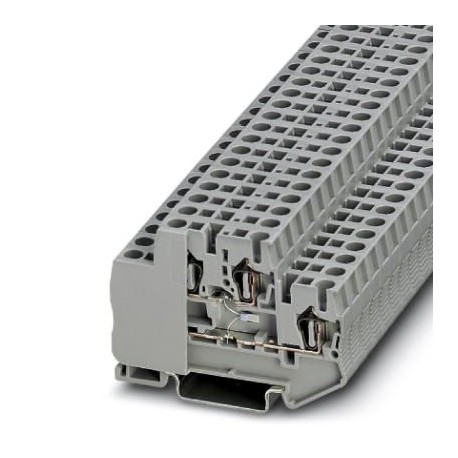

PHOENIX_CONTACT STTB 2,5-PT100 MD 3035564 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

STTB 2,5-PT100 MD 3035564 PHOENIX CONTACT Borne de resorte de doble piso, con sensor de temperatura, tipo de..

Referencia: STTB 2,5-PT100 MD

Código: 3035564

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de resorte de doble piso, con sensor de temperatura, tipo de conexión: Conexión por resorte, 1er y 2º piso, Sección de dimensionamiento: 2,5 mm², sección: 0,08 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Borne de resorte de doble piso, con sensor de temperatura, tensión nominal: 500 V, corriente nominal: 22 A, tipo de conexión: Conexión por resorte, 1er y 2º piso, Sección de dimensionamiento: 2,5 mm², sección: 0,08 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 639,18 €

Precio unitario: 12,7836 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3035564
Unidad de embalaje50 pcs
Clave de ventaBE2173 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 166 (C_1_2017)
EAN4046356344135
Peso por unidad (sin incluir el embalaje)14,050 g
Número de tarifa arancelaria85369010
País de origenPL (Polonia)

Generalidades

Número de pisos2
Número de conexiones4
Sección nominal2,5 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal0,77 W (al conectar varios pisos se reproduce el valor)
Conexión según normaIEC 60947-7-1
Corriente nominal IN22 A
Corriente de carga máxima26 A (con una sección de conductor de 4 mm²)
Tensión nominal UN500 V
Pared lateral abiertaNo
Índice de temperatura del material aislante relativo (Elec.; UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))125 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)27,5 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura7,4 mm
Longitud67,5 mm
Altura NS 35/7,547,5 mm
Altura NS 35/1555 mm

Datos de conexión

Tipo de conexiónConexión por resorte
Sección de conductor rígido mín.0,08 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor flexible mín.0,08 mm²
Sección de conductor flexible máx.2,5 mm²
Sección de conductor AWG mín.28
Sección de conductor AWG máx.12
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.0,5 mm²
Longitud de pelado8 mm ... 10 mm
Calibre machoA3

Normas y especificaciones

Conexión según normaIEC 60947-7-1
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3035564 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.08 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.08 mm²
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión de abrazadera con resorte
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión de abrazadera con resorte
CaracterísticaNúmero de pisos (EF002659)
Valor2
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor7.4 mm
CaracterísticaAltura (EF000040)
Valor67.5 mm
CaracterísticaProfundidad (EF000049)
Valor47.5 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorNo
CaracterísticaColor (EF000007)
ValorGris
CaracterísticaPisos puenteados internamente (EF002661)
ValorNo
