PHOENIX_CONTACTBornasSTS 4 RD 3037494 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión por resorte, número de conexiones..

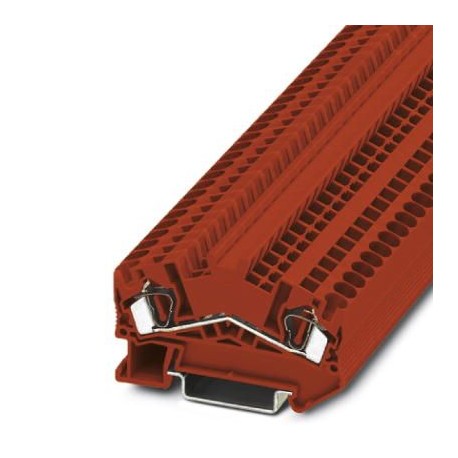

PHOENIX_CONTACT STS 4 RD 3037494 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

STS 4 RD 3037494 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión por resorte, número de conexiones..

Referencia: STS 4 RD

Código: 3037494

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de paso, tipo de conexión: Conexión por resorte, número de conexiones: 2, sección:0,08 mm² - 6 mm², AWG: 28 - 10, anchura: 6,2 mm, color: rojo, clase de montaje: NS 35/7,5,  NS 35/15
Borne de paso, tensión nominal: 800 V, corriente nominal: 32 A, número de conexiones: 2, tipo de conexión: Conexión por resorte, 1er piso, Sección de dimensionamiento: 4 mm², sección: 0,08 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: rojo

Categorías:

  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3037494
Unidad de embalaje50 pcs
Clave de ventaBE2111 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 269 (C_3_2013)
EAN4017918877033
Peso por unidad (sin incluir el embalaje)10,064 g
Número de tarifa arancelaria85369010
País de origenDE (Alemania)

Generalidades

Número de pisos1
Número de conexiones2
Potenciales1
Sección nominal4 mm²
Colorrojo
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal1,02 W
Corriente de carga máxima38 A (con una sección de conductor de 6 mm²)
Corriente nominal IN32 A
Tensión nominal UN800 V
Pared lateral abiertaSí

Dimensiones

Anchura6,2 mm
Ancho de tapa2,2 mm
Longitud64,5 mm
Altura NS 35/7,543 mm
Altura NS 35/1550,5 mm

Datos de conexión

Tipo de conexiónConexión por resorte
Longitud a desaislar10 mm
Conexión según normaIEC 60947-7-1
Sección de conductor rígido mín.0,08 mm²
Sección de conductor rígido máx.6 mm²
Sección de conductor AWG mín.28
Sección de conductor AWG máx.10
Sección de conductor flexible mín.0,08 mm²
Sección de conductor flexible máx.4 mm²
Sección del conductor flexible AWG mín.28
Sección del conductor flexible AWG máx.12
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.4 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.4 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.1 mm²
Conexión según normaIEC/EN 60079-7
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.6 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.10
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.4 mm²
Calibre machoA4

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-1
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3037494 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.08 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.08 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor32 A
CaracterísticaTensión nominal (EF000228)
Valor800 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión de abrazadera con resorte
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión de abrazadera con resorte
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaAltura (EF000040)
Valor64.5 mm
CaracterísticaProfundidad (EF000049)
Valor43 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorRojo
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí
