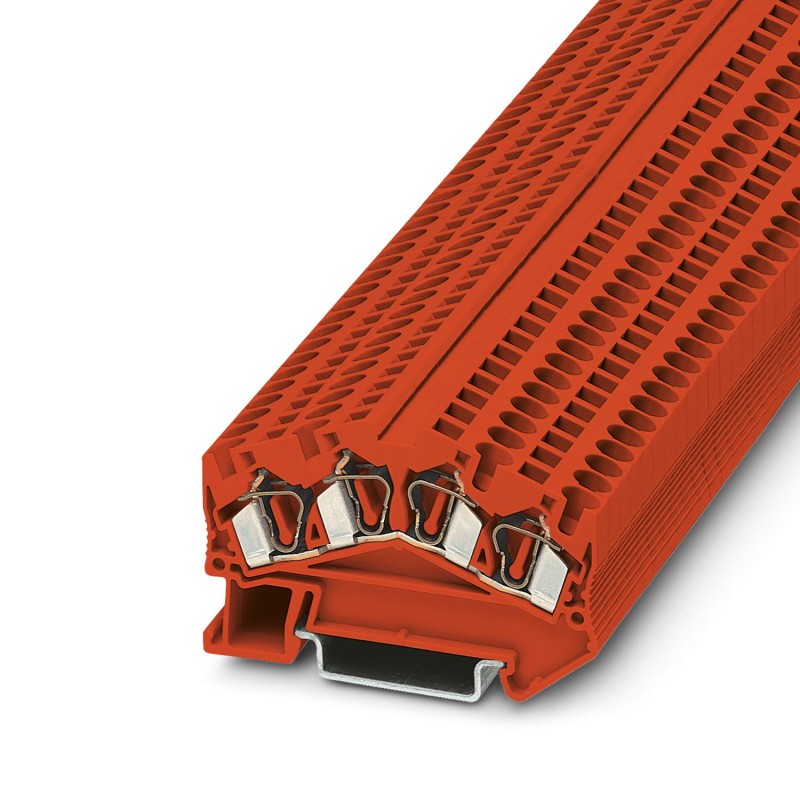

PHOENIX_CONTACT STS 4-QUATTRO RD 3037559 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

STS 4-QUATTRO RD 3037559 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión por resorte, número de co..

Referencia: STS 4-QUATTRO RD

Código: 3037559

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de paso, tipo de conexión: Conexión por resorte, número de conexiones: 4, sección:0,08 mm² - 6 mm², AWG: 28 - 10, anchura: 6,2 mm, color: rojo, clase de montaje: NS 35/7,5,  NS 35/15
Borne de paso, tensión nominal: 800 V, corriente nominal: 32 A, número de conexiones: 4, tipo de conexión: Conexión por resorte, 1er piso, Sección de dimensionamiento: 4 mm², sección: 0,08 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: rojo

Categorías:

  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Propiedades del artículo
Tipo de productoBorne multiconductor
Número de conexiones4
Número de filas1
Potenciales1
Estado de mantenimiento de datos
Revisión de artículo08
Propiedades de aislamiento
Categoría de sobretensiónIII

Propiedades eléctricas
Tensión transitoria de dimensionamiento8 kV
Potencia disipada máxima con condición nominal1,02 W

Datos de conexión
Número de conexiones por piso4
Sección nominal4 mm²
1er piso
Longitud a desaislar10 mm
Calibre machoA4
Conexión según normaIEC 60947-7-1
Sección de conductor rígido0,08 mm² ... 6 mm²
Sección de conductor AWG28 ... 10 (Convertido según IEC)
Sección de conductor flexible0,08 mm² ... 4 mm²
Sección de cable flexible [AWG]28 ... 12 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)0,14 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico)0,14 mm² ... 4 mm²
Corriente nominal32 A (con una sección de conductor de 6 mm²)
Corriente de carga máxima38 A (Con una conexión de conductores de 6 mm², la corriente de carga máxima no debe ser sobrepasada por la corriente suma de todos los conductores conectados.)
Tensión nominal800 V
Sección nominal4 mm²

Datos Ex
Datos de dimensionamiento (ATEX/IECEx)
Marcado II 2 G  Ex eb IIC Gb
Rango de temperatura de funcionamiento-60 °C ... 110 °C
Accesorios con certificado Ex3031704 D-STS 4
1204517 SZF 1-0,6X3,5
3022276 CLIPFIX 35-5
3022218 CLIPFIX 35
Incremento de temperatura Ex40 K (28,5 A / 4 mm²)
Tensión nominal550 V
Tensión de aislamiento de dimensionamiento500 V
analógica(permanente)
Planta Ex Generalidades
Corriente asignada28,5 A
Corriente de carga máxima35 A
Resistencia de contacto0,84 mΩ
Datos de conexión Ex Generalidades
Sección nominal4 mm²
Sección de dimensionamiento AWG12
Capacidad de conexión, cable rígido0,08 mm² ... 6 mm²
Capacidad de conexión AWG28 ... 10
Capacidad de conexión, cable flexible0,08 mm² ... 4 mm²
Capacidad de conexión AWG28 ... 12

Dimensiones
Anchura6,2 mm
Ancho de tapa2,2 mm
Altura64,5 mm
Profundidad en NS 35/7,543 mm
Profundidad en NS 35/1550,5 mm

Datos del material
Colorrojo (RAL 3001)
Clase de inflamabilidad según UL 94V0
Grupo material aislanteI
Material aislantePA

Propiedades mecánicas
Datos mecánicos
Pared lateral abiertaSí

Condiciones medioambientales y de vida útil
Condiciones ambientales
Temperatura ambiente (servicio)-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)-5 °C ... 70 °C
Temperatura ambiente (accionamiento)-5 °C ... 70 °C ()
Humedad de aire admisible (servicio)20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)30 % ... 70 %

Normas y especificaciones
Conexión según normaIEC 60947-7-1

Montaje
Tipo de montajeNS 35/7,5
NS 35/15

ETIM for 3037559 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.08 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.08 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor32 A
CaracterísticaTensión nominal (EF000228)
Valor800 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión de abrazadera con resorte
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión de abrazadera con resorte
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor4
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaAltura (EF000040)
Valor64.5 mm
CaracterísticaProfundidad (EF000049)
Valor43 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorRojo
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí
