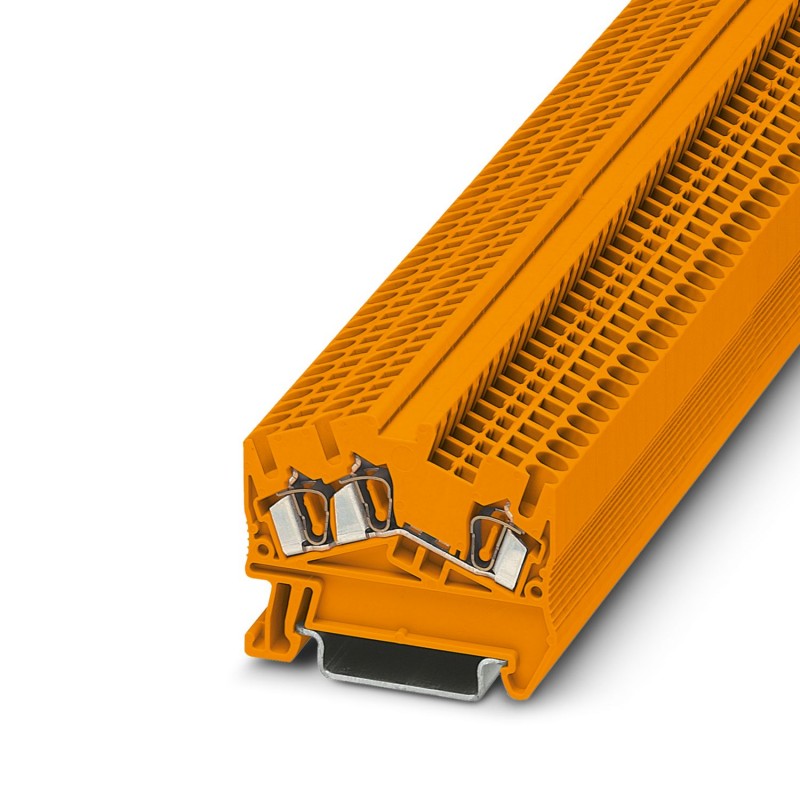

STS 2,5-TWIN OG 3037504 PHOENIX CONTACT Borne de paso
STS 2,5-TWIN OG
3037504
PHOENIX_CONTACT
50
Borne de paso, tipo de conexión: Conexión por resorte, número de conexiones: 3, sección:0,08 mm² - 4 mm², AWG: 28 - 12, anchura: 5,2 mm, color: naranja, clase de montaje: NS 35/7,5, NS 35/15
Borne de paso, tensión nominal: 800 V, corriente nominal: 24 A, número de conexiones: 3, tipo de conexión: Conexión por resorte, 1er piso, Sección de dimensionamiento: 2,5 mm², sección: 0,08 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: naranja
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3037504 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE2112 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 272 (C_3_2013) |
| EAN | 4017918812461 |
| Peso por unidad (sin incluir el embalaje) | 7,414 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 3 |
| Potenciales | 1 |
| Sección nominal | 2,5 mm² |
| Color | naranja |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 0,77 W |
| Corriente de carga máxima | 28 A (con una sección de conductor de 4 mm², la corriente de carga máxima no puede ser sobrepasada por la corriente suma de todos los conductores conectados.) |
| Corriente nominal IN | 24 A (con una sección de conductor de 4 mm²) |
| Tensión nominal UN | 800 V |
| Pared lateral abierta | Sí |
Dimensiones
| Anchura | 5,2 mm |
|---|---|
| Ancho de tapa | 2,2 mm |
| Longitud | 50,8 mm |
| Altura NS 35/7,5 | 43 mm |
| Altura NS 35/15 | 50,5 mm |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| Longitud a desaislar | 10 mm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 0,08 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 28 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,08 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección del conductor flexible AWG mín. | 28 |
| Sección del conductor flexible AWG máx. | 14 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
| Conexión según norma | IEC/EN 60079-7 |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Calibre macho | A3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3037504-STS 2,5-TWIN OG | 118 Kbytes |
|
