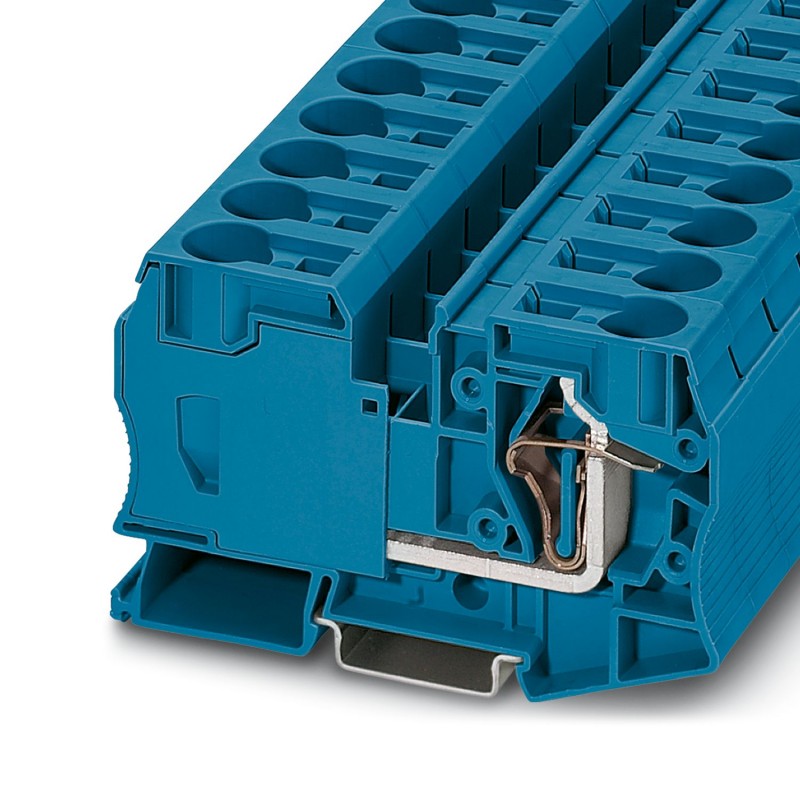

ST 35 BU 3036181 PHOENIX CONTACT Borne de paso, tensión nominal: 1000 V, corriente nominal: 125 A, número de..
ST 35 BU
3036181
PHOENIX_CONTACT
10
Borne de paso, tensión nominal: 1000 V, corriente nominal: 125 A, número de conexiones: 2, tipo de conexión: Conexión por resorte, Sección de dimensionamiento: 35 mm², 1er piso, sección: 2,5 mm² - 35 mm², clase de montaje: NS 35/7,5, NS 35/15, color: azul
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Borne de paso |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 14 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 4,06 W |
Datos de conexión
| Número de conexiones por piso | 2 |
| Sección nominal | 35 mm² |
| 1er piso | |
| Longitud a desaislar | 25 mm |
| Calibre macho | A8 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 2,5 mm² ... 35 mm² |
| Sección de conductor AWG | 12 ... 2 (Convertido según IEC) |
| Sección de conductor flexible | 2,5 mm² ... 35 mm² |
| Sección de cable flexible [AWG] | 12 ... 2 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 2,5 mm² ... 35 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 2,5 mm² ... 35 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 2,5 mm² ... 10 mm² |
| Corriente nominal | 125 A |
| Corriente de carga máxima | 125 A (con una sección de conductor de 35 mm²) |
| Tensión nominal | 1000 V |
| Observación | La alimentación del borne ST 35 sobre el borne ST 16-TWIN con el puente reductor RB-ST 35 solamente puede realizarse de manera unilateral. Con una alimentación intermedia la cubierta D-ST 16-TWIN no se puede sobrepuentear con un puente reductor. |
| Sección nominal | 35 mm² |
Datos Ex
| Datos de dimensionamiento (ATEX/IECEx) | |
| Marcado | II 2 GD Ex eb IIC Gb |
| Rango de temperatura de funcionamiento | -60 °C ... 110 °C |
| Accesorios con certificado Ex | 1206612 SZF 3-1,0X5,5 |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista puentes | Puente enchufable / FBS 2-16 / 3005963 |
| Datos puente | 85,5 A / 35 mm² |
| Incremento de temperatura Ex | 40 K (118,6 A / 35 mm²) |
| Tensión nominal | 690 V |
| para puentear con puente | 690 V |
| Tensión de aislamiento de dimensionamiento | 630 V |
| analógica | (permanente) |
| Planta Ex Generalidades | |
| Corriente asignada | 107,5 A |
| Corriente de carga máxima | 107,5 A |
| Resistencia de contacto | 0,21 mΩ |
| Datos de conexión Ex Generalidades | |
| Sección nominal | 35 mm² |
| Sección de dimensionamiento AWG | 2 |
| Capacidad de conexión, cable rígido | 2,5 mm² ... 35 mm² |
| Capacidad de conexión AWG | 14 ... 2 |
| Capacidad de conexión, cable flexible | 2,5 mm² ... 35 mm² |
| Capacidad de conexión AWG | 14 ... 2 |
Dimensiones
| Anchura | 16 mm |
| Altura | 100 mm |
| Profundidad en NS 35/7,5 | 59 mm |
| Profundidad en NS 35/15 | 66,5 mm |
Datos del material
| Color | azul (RAL 5015) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Ensayos eléctricos
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 9,8 kV |
| Resultado | Prueba aprobada |
| Verificación de calentamiento | |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 35 mm² | 4,2 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 2,2 kV |
| Resultado | Prueba aprobada |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | No |
Ensayos mecánicos
| Resistencia mecánica | |
| Resultado | Prueba aprobada |
| Fijación en el soporte | |
| Carril/superficie de fijación | NS 35 |
| Valor nominal Fuerza de ensayo | 10 N |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Velocidad de rotación | 10 r.p.m. |
| Rotaciones | 135 |
| Sección de conductor/Peso | 2,5 mm2/0,7 kg |
| 35 mm2/6,8 kg | |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Envejecimiento | |
| Ciclos de temperatura | 192 |
| Resultado | Prueba aprobada |
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro | Prueba de durabilidad categoría 2, en el bogie |
| Frecuencia | f1= 5 Hz hasta f2= 250 Hz |
| Nivel ASD | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
Montaje
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 2.5 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 2.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 2.5 mm² |
| Corriente nominal In (EF008250) | 125 A |
| Tensión nominal (EF000228) | 1000 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión de abrazadera con resorte |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión de abrazadera con resorte |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 16 mm |
| Altura (EF000040) | 100 mm |
| Profundidad (EF000049) | 59 mm |
| Ejecución a prueba de explosión "Ex e" (EF008498) | Sí |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Azul |
| Pisos puenteados internamente (EF002661) | Sí |
