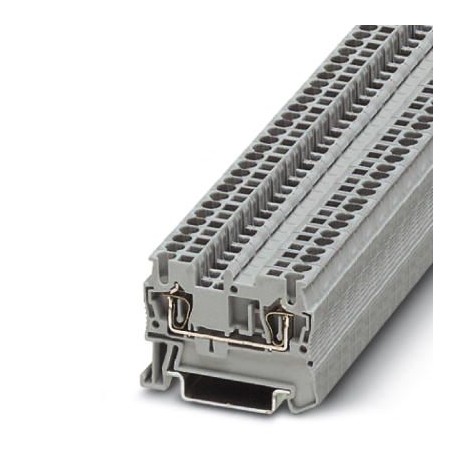

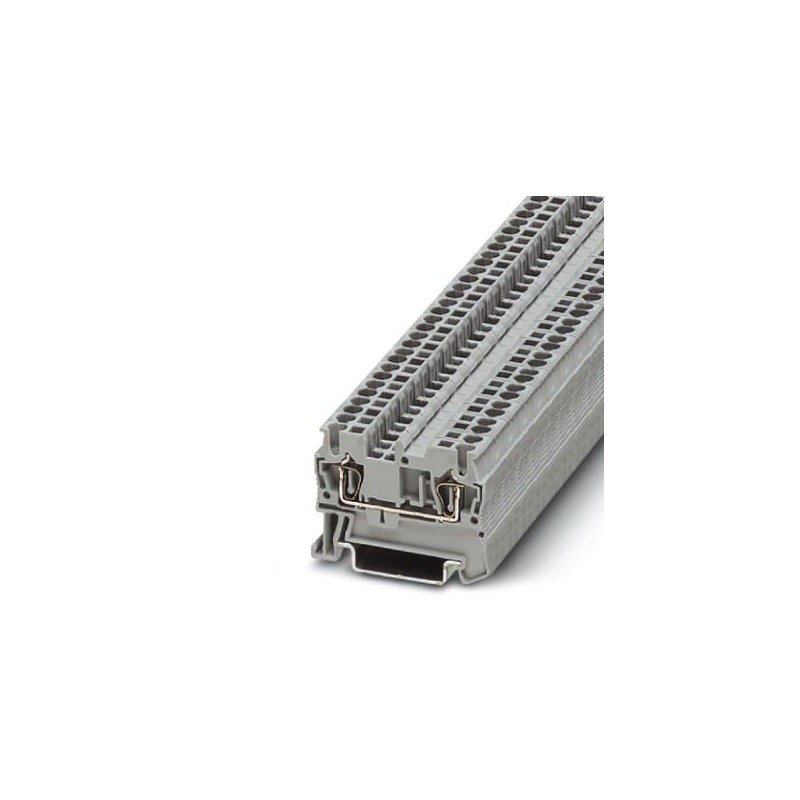

ST 2,5 3031212 PHOENIX CONTACT Borne de paso, Tipo de conexión: Conexión por resorte, Sección: 0,08 mm² 4 mm.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

ST 2,5 3031212 PHOENIX CONTACT Borne de paso, Tipo de conexión: Conexión por resorte, Sección: 0,08 mm² 4 mm..

ST 2,5

3031212

PHOENIX_CONTACT

50

Disponible Envío hoy

Borne de paso, Tipo de conexión: Conexión por resorte, Sección: 0,08 mm² - 4 mm², AWG: 28 - 12, Anchura: 5,2 mm, Color: gris, Tipo de montaje: NS 35/7,5, NS 35/15

Más detalles


Conexion Punteras Herramientas Terminales

CLIPLINE 1 Bornas para carril - PHOENIX CONTACT

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $39.31
Precio unitario: $0.79

Cantidad Precio
50+$0.79
250+$0.70
500+$0.68
750+$0.67
1000+$0.66
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Generalidades

Número de pisos1
Número de conexiones2
Sección nominal2,5 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V0
Campo de empleoIndustria ferroviaria
Construcción de maquinaria
Construcción de instalaciones
Industria de procesos

Generalidades

Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Conexión según normaIEC 60947-7-1
Corriente de carga máxima31 A (con una sección del conductor de 4 mm²)
Corriente nominal IN24 A (Con 2,5 mm²)
Tensión nominal UN800 V
Pared lateral abiertaja
Especificación de ensayo protección contra contactoDIN EN 50274 (VDE 0660-514):2002-11
Protección del dorso de la manoGarantizado
Seguridad ante contacto con los dedosGarantizado
Resultado ensayo de tensión transitoriaPrueba aprobada
Valor nominal ensayo de tensión transitoria9,8 kV
Resultado prueba de tensión alterna soportablePrueba aprobada
Valor nominal tensión alterna soportable2 kV
Result of the test for mechanical stability of terminal points (5 x conductor connection)Prueba aprobada
Resultado prueba de flexibilidadPrueba aprobada
Ensayo de flexión velocidad de rotación10 r.p.m.
Ensayo de flexión revoluciones135
Ensayo de flexión de sección de conductor/peso0,08 mm² / 0,1 kg
2,5 mm2/0,7 kg
4 mm2/0,9 kg
Result. prueba tracciónPrueba aprobada
Prueba de tracción sección del conductor0,08 mm²
Fuerza de tracción Valor nominal5 N
Prueba de tracción sección del conductor2,5 mm²
Fuerza de tracción Valor nominal50 N
Prueba de tracción sección del conductor4 mm²
Fuerza de tracción Valor nominal60 N
Result of tight fit on supportPrueba aprobada
Asiento fijo sobre superficie de fijaciónNS 35
Valor nominal1 N
Result of voltage-drop testPrueba aprobada
Exigencia Caída de tensión≤ 3,2 mV
Result of temperature-rise testPrueba aprobada
Result. ensayo corr. corta dur.Prueba aprobada
Ensayo de corriente de corta duración sección del conductor2,5 mm²
Corriente de corta duración0,3 kA
Ensayo de corriente de corta duración sección del conductor4 mm²
Corriente de corta duración0,48 kA
Resultado ensayo de envejecimientoPrueba aprobada
Ensayo de envejecimiento para bornes de carril sin tornillos ciclos de temperatura192
Resultado prueba térmicaPrueba aprobada
Comprobación de características térmicas (llama de aguja) tiempo de acción30 s
Resultado prueba oscilaciones, ruido de banda anchaPrueba aprobada
Especificación de ensayo, oscilaciones, ruido de banda anchaDIN EN 50155 (VDE 0115-200):2008-03
Espectro de ensayoPrueba de durabilidad categoría 2, en el bogie
Frecuencia de ensayof1 = 5 Hz hasta f2 = 250 Hz
Nivel ASD0,964 (m/s2)2/Hz
Aceleración4,25 g
Duración de ensayo por eje5 h
Direcciones de ensayoEjes X, Y y Z
Resultado prueba de choquePrueba aprobada
Especificación de ensayo, prueba de choqueDIN EN 50155 (VDE 0115-200):2008-03
Tipo de choqueSemisinusoide
Aceleración30g
Duración del choque18 ms
Número de choques por dirección3
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))125 °C
Utilización estática de material aislante en frío-60 °C

Dimensiones

Anchura5,2 mm
Ancho de tapa2,2 mm
Longitud48,5 mm
Altura NS 35/7,536,5 mm
Altura NS 35/1544 mm

Datos de conexión

Tipo de conexiónConexión por resorte
Conexión según normaIEC 60947-7-1
Sección de conductor rígido mín.0,08 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor AWG mín.28
Sección de conductor AWG máx.12
Sección de conductor flexible mín.0,08 mm²
Sección de conductor flexible máx.2,5 mm²
Sección del conductor flexible AWG mín.28
Sección del conductor flexible AWG máx.14
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.0,5 mm²
Conexión según normaIEC/EN 60079-7
Sección de conductor rígido mín.0,08 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor AWG mín.28
Sección de conductor AWG máx.12
Sección de conductor flexible mín.0,08 mm²
Sección de conductor flexible máx.2,5 mm²
Longitud de pelado8 mm ... 10 mm
Calibre machoA3

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
PHOENIX CONTACT-3031212-ST 2,5 English 125 Kbytes PHOENIX CONTACT-3031212-ST 2,5
