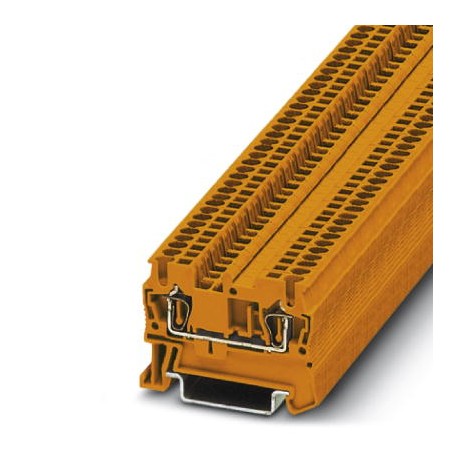

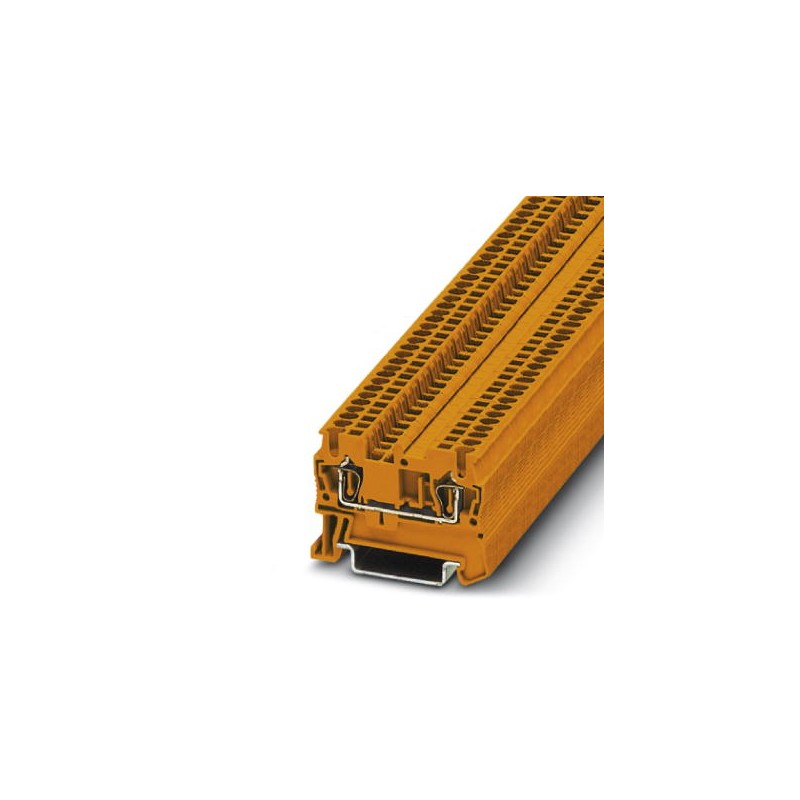

PHOENIX_CONTACT ST 1,5 OG 3037012 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

ST 1,5 OG 3037012 PHOENIX CONTACT Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, número d..

Referencia: ST 1,5 OG

Código: 3037012

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, número de conexiones: 2, tipo de conexión: Conexión por resorte, Sección de dimensionamiento: 1,5 mm², 1er piso, sección: 0,08 mm² - 1,5 mm², clase de montaje: NS 35/7,5, NS 35/15, color: naranja
Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, número de conexiones: 2, tipo de conexión: Conexión por resorte, 1er piso, Sección de dimensionamiento: 1,5 mm², sección: 0,08 mm² - 1,5 mm², clase de montaje: NS 35/7,5, NS 35/15, color: naranja

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 54,75 €

Precio unitario: 1,095 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3037012
Unidad de embalaje50 pcs
Clave de ventaBE2111 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 204 (C_3_2013)
EAN4017918599454
Peso por unidad (sin incluir el embalaje)5,000 g
Número de tarifa arancelaria85369010
País de origenDE (Alemania)

Generalidades

Número de pisos1
Número de conexiones2
Potenciales1
Sección nominal1,5 mm²
Colornaranja
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal0,56 W
Corriente de carga máxima17,5 A (con una sección de conductor de 1,5 mm²)
Corriente nominal IN17,5 A
Tensión nominal UN500 V
Pared lateral abiertaSí

Dimensiones

Anchura4,2 mm
Ancho de tapa2,2 mm
Longitud48,5 mm
Altura NS 35/7,536,5 mm
Altura NS 35/1544 mm

Datos de conexión

Tipo de conexiónConexión por resorte
Longitud de pelado8 mm ... 10 mm
Conexión según normaIEC 60947-7-1
Sección de conductor rígido mín.0,08 mm²
Sección de conductor rígido máx.1,5 mm²
Sección de conductor AWG mín.28
Sección de conductor AWG máx.16
Sección de conductor flexible mín.0,08 mm²
Sección de conductor flexible máx.1,5 mm²
Sección del conductor flexible AWG mín.28
Sección del conductor flexible AWG máx.16
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.1,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.0,5 mm²
Conexión según normaIEC/EN 60079-7
Sección de conductor rígido mín.0,08 mm²
Sección de conductor rígido máx.1,5 mm²
Sección de conductor AWG mín.28
Sección de conductor AWG máx.16
Sección de conductor flexible mín.0,08 mm²
Sección de conductor flexible máx.1,5 mm²
Calibre machoA1

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-1
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3037012 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.08 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.08 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor17.5 A
CaracterísticaTensión nominal (EF000228)
Valor500 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión de abrazadera con resorte
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión de abrazadera con resorte
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor4.2 mm
CaracterísticaAltura (EF000040)
Valor48.5 mm
CaracterísticaProfundidad (EF000049)
Valor36.5 mm
CaracterísticaEjecución a prueba de explosión "Ex e" (EF008498)
ValorSí
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorNaranja
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí

DATASHEET - PDF
