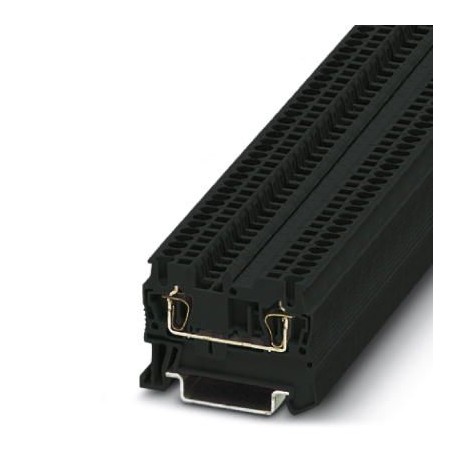

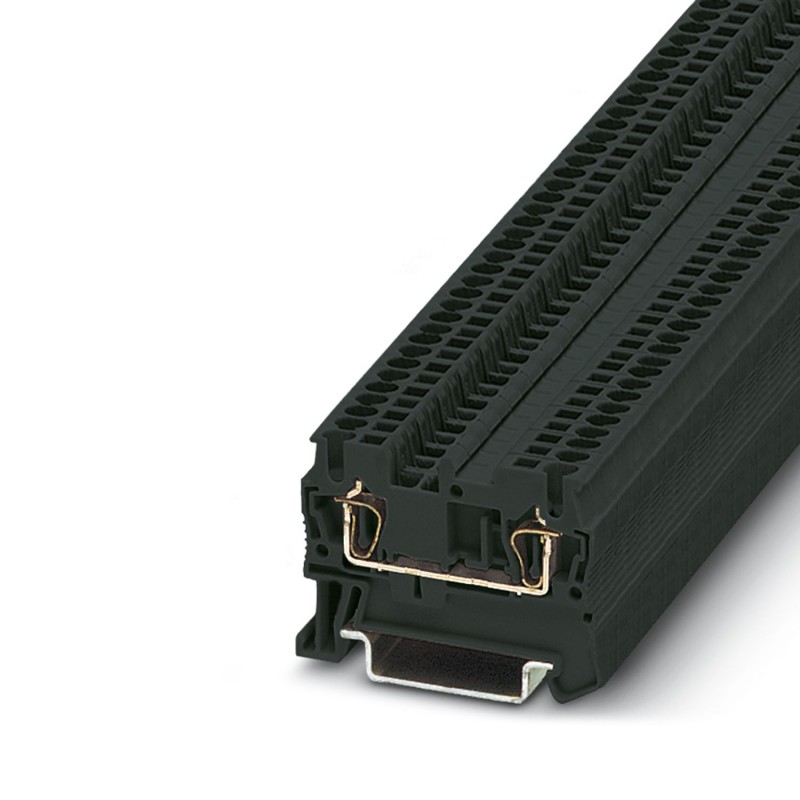

PHOENIX_CONTACT ST 1,5 BK 3037067 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

ST 1,5 BK 3037067 PHOENIX CONTACT Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, número d..

Referencia: ST 1,5 BK

Código: 3037067

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de paso, tensión nominal: 500 V, corriente nominal: 17,5 A, número de conexiones: 2, tipo de conexión: Conexión por resorte, 1er piso, Sección de dimensionamiento: 1,5 mm2, sección: 0,08 mm2 - 1,5 mm2, clase de montaje: NS 35/7,5, NS 35/15, color: negro

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Propiedades del artículo
Tipo de productoBorne de paso
Número de conexiones2
Número de filas1
Potenciales1
Estado de mantenimiento de datos
Revisión de artículo11
Propiedades de aislamiento
Categoría de sobretensiónIII
Grado de polución3

Propiedades eléctricas
Tensión transitoria de dimensionamiento6 kV
Potencia disipada máxima con condición nominal0,56 W

Datos de conexión
Número de conexiones por piso2
Sección nominal1,5 mm²
1er piso
Longitud de pelado8 mm ... 10 mm
Calibre machoA1
Conexión según normaIEC 60947-7-1
Sección de conductor rígido0,08 mm² ... 1,5 mm²
Sección de conductor AWG28 ... 16 (Convertido según IEC)
Sección de conductor flexible0,08 mm² ... 1,5 mm²
Sección de cable flexible [AWG]28 ... 16 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)0,14 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico)0,14 mm² ... 1,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico0,5 mm²
Corriente nominal17,5 A
Corriente de carga máxima17,5 A (con una sección de conductor de 1,5 mm²)
Tensión nominal500 V
Sección nominal1,5 mm²

Datos Ex
Datos de dimensionamiento (ATEX/IECEx)
Marcado II 2 GD  Ex eb IIC Gb
Rango de temperatura de funcionamiento-60 °C ... 110 °C
Accesorios con certificado Ex3030417 D-ST 2,5
3030721 ATP-ST 4
1204504 SZF 0-0,4X2,5
3022276 CLIPFIX 35-5
3022218 CLIPFIX 35
Lista puentesPuente enchufable / FBS 2-4 / 3030116
Puente enchufable / FBS 3-4 / 3030129
Puente enchufable / FBS 4-4 / 3030132
Puente enchufable / FBS 5-4 / 3030145
Puente enchufable / FBS 10-4 / 3030158
Puente enchufable / FBS 20-4 / 3030352
Datos puente16,5 A / 1,5 mm²
Incremento de temperatura Ex40 K (19,4 A / 1,5 mm²)
Tensión nominal440 V
para puentear con puente440 V
- en puenteado no contiguo352 V
- en puenteado no contiguo mediante borne PE352 V
- en puenteado de la longitud necesaria con tapa220 V
- en puenteado de la longitud necesaria con placa separadora275 V
Tensión de aislamiento de dimensionamiento400 V
analógica(permanente)
Planta Ex Generalidades
Corriente asignada17,5 A
Corriente de carga máxima17,5 A
Resistencia de contacto1,43 mΩ
Datos de conexión Ex Generalidades
Sección nominal1,5 mm²
Sección de dimensionamiento AWG16
Capacidad de conexión, cable rígido0,08 mm² ... 1,5 mm²
Capacidad de conexión AWG28 ... 16
Capacidad de conexión, cable flexible0,08 mm² ... 1,5 mm²
Capacidad de conexión AWG28 ... 16

Dimensiones
Anchura4,2 mm
Ancho de tapa2,2 mm
Altura48,5 mm
Profundidad en NS 35/7,536,5 mm
Profundidad en NS 35/1544 mm

Datos del material
Colornegro (RAL 9005)
Clase de inflamabilidad según UL 94V0
Grupo material aislanteI
Material aislantePA
Utilización estática de material aislante en frío-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)28 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado

Propiedades mecánicas
Datos mecánicos
Pared lateral abiertaSí

Condiciones medioambientales y de vida útil
Condiciones ambientales
Temperatura ambiente (servicio)-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)-5 °C ... 70 °C
Temperatura ambiente (accionamiento)-5 °C ... 70 °C
Humedad de aire admisible (servicio)20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)30 % ... 70 %

Normas y especificaciones
Conexión según normaIEC 60947-7-1

Montaje
Tipo de montajeNS 35/7,5
NS 35/15

ETIM for 3037067 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.08 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.08 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor17.5 A
CaracterísticaTensión nominal (EF000228)
Valor500 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión de abrazadera con resorte
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión de abrazadera con resorte
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor4.2 mm
CaracterísticaAltura (EF000040)
Valor48.5 mm
CaracterísticaProfundidad (EF000049)
Valor36.5 mm
CaracterísticaEjecución a prueba de explosión "Ex e" (EF008498)
ValorSí
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorNegro
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí
