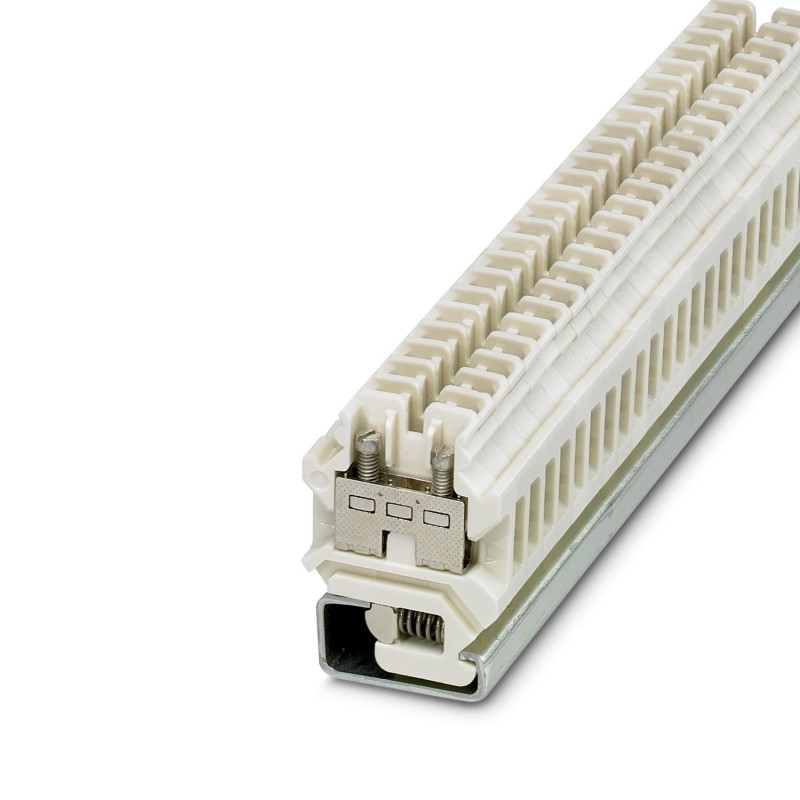

SSK 110 KER-EX 0502058 PHOENIX CONTACT Borne de paso, tipo de conexión: conexión por tornillo, sección: 0,5 ..
SSK 110 KER-EX
0502058
PHOENIX_CONTACT
50
Borne de paso, tipo de conexión: conexión por tornillo, sección: 0,5 mm² - 10 mm², AWG 20 - 8, ancho: 8,4 mm, color: blanco, tipo de montaje: NS 32, material de aislamiento: cerámica
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Borne de alta temperatura |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 05 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 1,31 W |
| Número de conexiones por piso | 2 |
| Sección nominal | 6 mm² |
| Piso 1 arriba 1 abajo 1 | |
| Rosca de tornillo | M4 |
| Par de apriete | 1,5 ... 1,8 Nm |
| Longitud a desaislar | 10 mm |
| Calibre macho | A4 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,5 mm² ... 10 mm² |
| Sección de conductor AWG | 20 ... 8 (Convertido según IEC) |
| Sección de conductor flexible | 0,5 mm² ... 6 mm² |
| Sección de cable flexible [AWG] | 20 ... 10 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,5 mm² ... 6 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 4 mm² |
| 2 conductores con la misma sección, rígidos | 0,5 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,5 mm² ... 2,5 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,5 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 2,5 mm² |
| Corriente nominal | 41 A |
| Corriente de carga máxima | 57 A (con una sección de conductor de 10 mm²) |
| Tensión nominal | 800 V |
| Sección nominal | 6 mm² |
| Datos de dimensionamiento (ATEX/IECEx) | |
| Marcado | II 2 GD Ex eb IIC Gb |
| Rango de temperatura de funcionamiento | -60 °C ... 180 °C |
| Accesorios con certificado Ex | 0202060 D-SSK 110 KER |
| 1201044 E/1 | |
| Lista puentes | Puente en cadena / KB- 8 / 0202206 |
| Datos puente | 49 A / 10 mm² |
| Incremento de temperatura Ex | 40 K (40,3 A / 6 mm²) |
| Tensión nominal | 440 V |
| para puentear con puente | 440 V |
| Tensión de aislamiento de dimensionamiento | 400 V |
| analógica | (permanente) |
| Planta Ex Generalidades | |
| Corriente asignada | 36,5 A |
| Corriente de carga máxima | 49 A |
| Resistencia de contacto | 0,74 mΩ |
| Datos de conexión Ex Generalidades | |
| Ámbito del par de apriete | 1,5 Nm ... 1,8 Nm |
| Sección nominal | 6 mm² |
| Sección de dimensionamiento AWG | 10 |
| Capacidad de conexión, cable rígido | 0,5 mm² ... 10 mm² |
| Capacidad de conexión AWG | 20 ... 8 |
| Capacidad de conexión, cable flexible | 0,5 mm² ... 6 mm² |
| Capacidad de conexión AWG | 20 ... 10 |
| Anchura | 8 mm |
| Ancho de tapa | 4 mm |
| Altura | 38,4 mm |
| Profundidad | 47,3 mm |
| Profundidad en NS 32 | 50,2 mm |
| Color | marfil (RAL 1014) |
| Material | Cerámica |
| Grupo material aislante | I |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 1000 °C |
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 9,8 kV |
| Resultado | Prueba aprobada |
| Verificación de calentamiento | |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 6 mm² | 0,72 kA |
| Corriente admisible de corta duración 10 mm² | 1,2 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 2 kV |
| Resultado | Prueba aprobada |
| Datos mecánicos | |
| Pared lateral abierta | Sí |
| Resistencia mecánica | |
| Resultado | Prueba aprobada |
| Fijación en el soporte | |
| Carril/superficie de fijación | NS 32 |
| Valor nominal Fuerza de ensayo | 5 N |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Velocidad de rotación | 10 r.p.m. |
| Rotaciones | 135 |
| Sección de conductor/Peso | 0,5 mm2/0,3 kg |
| 6 mm2/1,4 kg | |
| 10 mm2/2 kg | |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 180 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Conexión según norma | IEC 60947-7-1 |
| Tipo de montaje | NS 32 |
