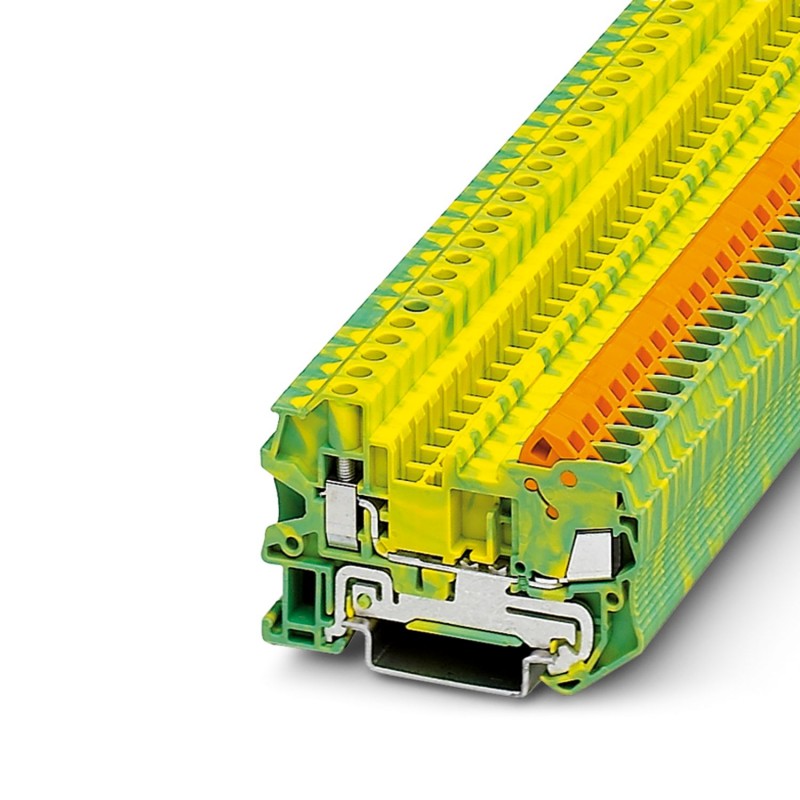

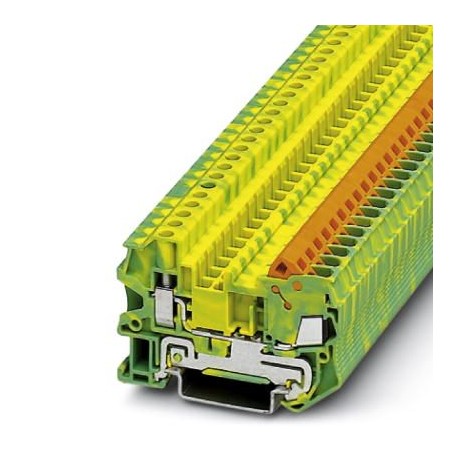

QTCU 2,5-PE 3206555 PHOENIX CONTACT Borne de tierra para carril, tipo de conexión: Conexión rápida, Conexión..
QTCU 2,5-PE
3206555
PHOENIX_CONTACT
50
Borne de tierra para carril, tipo de conexión: Conexión rápida, Conexión por tornillo, sección: 0,5 mm² - 2,5 mm², AWG: 20 - 14, anchura: 6,2 mm, color: amarillo-verde, montaje: NS 35/7,5, NS 35/15
Borna de tierra, tipo de conexión: Conexión rápida, sección: 0,5 mm² - 2,5 mm², tipo de conexión: Conexión por tornillo, sección: 0,14 mm² - 6 mm², montaje: NS 35/7,5, NS 35/15, color: amarillo-verde
Bloques de terminales > Bloque de terminales para conductor de protección
Conectividad armarios industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Borne de conexión a tierra |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 13 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 0,77 W |
| Pie de conexión a tierra | Sí |
| Número de conexiones por piso | 2 |
| Frecuencia de conexión con la misma sección | 100 |
| Sección nominal | 2,5 mm² |
| Observación | Observe la capacidad de corriente de los carriles. |
| Material Aislamiento de conductor | PVC / PE |
| Conexión según norma | IEC 60947-7-2 |
| Sección de conductor rígido | 0,5 mm² ... 2,5 mm² |
| Sección de conductor AWG | 20 ... 14 (Convertido según IEC) |
| Sección de conductor flexible | 0,5 mm² ... 2,5 mm² |
| Sección de cable flexible [AWG] | 20 ... 14 (Convertido según IEC) |
| Rosca de tornillo | M3 |
| Par de apriete | 0,6 ... 0,8 Nm |
| Longitud a desaislar | 9 mm |
| Conexión según norma | IEC 60947-7-2 |
| Sección de conductor rígido | 0,14 mm² ... 6 mm² |
| Sección de conductor AWG | 26 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,14 mm² ... 4 mm² |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 4 mm² |
| Datos de dimensionamiento (ATEX/IECEx) | |
| Marcado | II 2 GD Ex eb IIC Gb |
| Rango de temperatura de funcionamiento | -45 °C ... 90 °C |
| Accesorios con certificado Ex | 3206597 D-QTCU 2,5 |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| analógica | (permanente) |
| Datos de conexión Ex Conexión rápida | |
| Sección nominal | 2,5 mm² |
| Sección de dimensionamiento AWG | 14 |
| Capacidad de conexión, cable rígido | 0,5 mm² ... 2,5 mm² |
| Capacidad de conexión AWG | 20 ... 14 |
| Capacidad de conexión, cable flexible | 0,5 mm² ... 2,5 mm² |
| Capacidad de conexión AWG | 20 ... 14 |
| Frecuencia de conexión con la misma sección | 100 |
| Datos de conexión Ex Conexión por tornillo | |
| Longitud a desaislar | 9 mm |
| Ámbito del par de apriete | 0,6 Nm ... 0,8 Nm |
| Sección nominal | 2,5 mm² |
| Sección de dimensionamiento AWG | 14 |
| Capacidad de conexión, cable rígido | 0,14 mm² ... 6 mm² |
| Capacidad de conexión AWG | 26 ... 10 |
| Capacidad de conexión, cable flexible | 0,14 mm² ... 4 mm² |
| Capacidad de conexión AWG | 26 ... 12 |
| Anchura | 6,2 mm |
| Ancho de tapa | 2,2 mm |
| Altura | 62,6 mm |
| Profundidad en NS 35/7,5 | 42,8 mm |
| Profundidad en NS 35/15 | 50,3 mm |
| Color | verde-amarillo |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Diámetro de conductor incl. aislamiento | 3,8 mm |
| Datos mecánicos | |
| Pared lateral abierta | Sí |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Conexión según norma | IEC 60947-7-2 |
| IEC 60947-7-2 |
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
