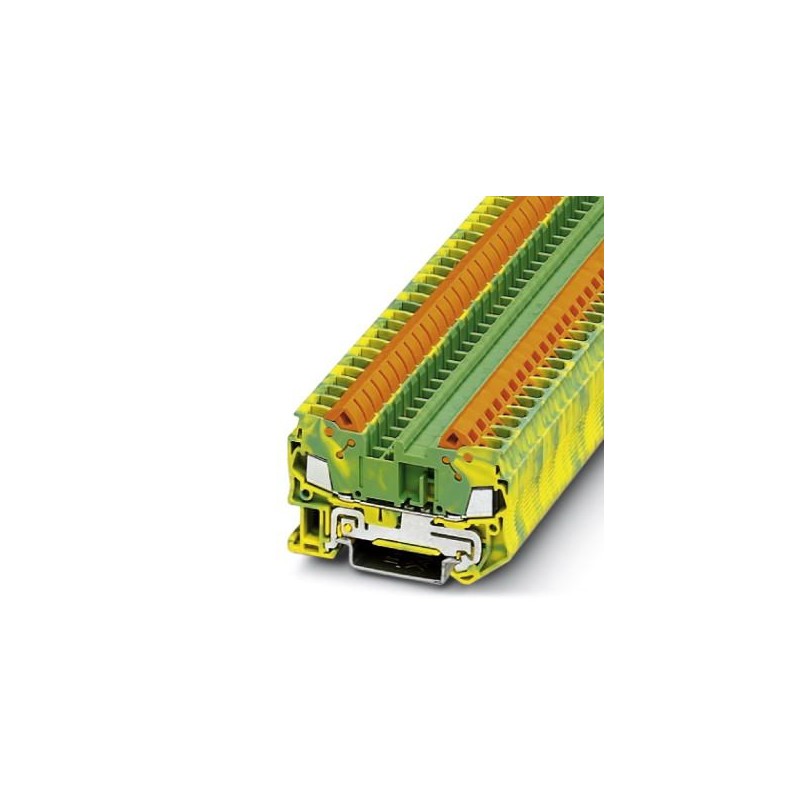

PHOENIX_CONTACT QTC 2,5-PE 3206432 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

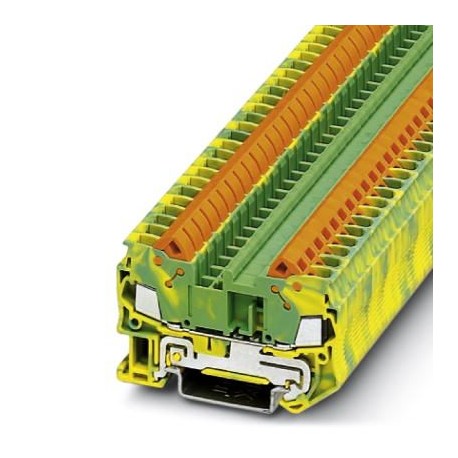

QTC 2,5-PE 3206432 PHOENIX CONTACT Borna de tierra, número de conexiones: 2, número de polos: 1, tipo de con..

Referencia: QTC 2,5-PE

Código: 3206432

Fabricante: PHOENIX_CONTACT

Descripción:

Borna de tierra, número de conexiones: 2, número de polos: 1, tipo de conexión: Conexión rápida, 1er piso, sección: 0,5 mm² - 2,5 mm², clase de montaje: NS 35/7,5, NS 35/15, color: amarillo-verde

Categorías:

  • Bloques de terminales > Bloque de terminales para conductor de protección
  • PHOENIX_CONTACT > Conectividad armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 245,66 €

Precio unitario: 4,9133 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3206432
Unidad de embalaje50 pcs
Clave de ventaBE3121 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 209 (C_1_2017)
EAN4017918976057
Peso por unidad (sin incluir el embalaje)11,988 g
Número de tarifa arancelaria85369010
País de origenCN (China)

Generalidades

Número de pisos1
Número de conexiones2
Sección nominal2,5 mm²
Coloramarillo-verde
AislamientoPA
Clase de combustibilidad según UL 94V0
Campo de empleoIndustria ferroviaria
Construcción de maquinaria
Construcción de instalaciones
Industria de procesos
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Temperatura ambiente (accionamiento)-10 °C ... 90 °C
Pared lateral abiertaSí
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)28 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura6,2 mm
Ancho de tapa2,2 mm
Longitud62,6 mm
Altura NS 35/7,539,3 mm
Altura NS 35/1546,8 mm

Datos de conexión

ObservaciónObserve la capacidad de corriente de los carriles.
Tipo de conexiónConexión rápida
Conexión según normaIEC 60947-7-2
Sección de conductor rígido mín.0,5 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor AWG mín.20
Sección de conductor AWG máx.14
Sección de conductor flexible mín.0,5 mm²
Sección de conductor flexible máx.2,5 mm²
Sección del conductor flexible AWG mín.20
Sección del conductor flexible AWG máx.14
Conexión según normaIEC/EN 60079-7
Sección de conductor rígido mín.0,5 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor AWG mín.20
Sección de conductor AWG máx.14
Sección de conductor flexible mín.0,5 mm²
Sección de conductor flexible máx.2,5 mm²
Material Aislamiento de conductorPVC / PE
Construcción del conductor según VDE 0295 / diámetro mínimo de hilosVDE 0295 cl. 1-5
Diámetro de los conductores, incl. aislamiento máx.3,8 mm

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-2
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3206432 Bloques de terminales (EC000901)

CaracterísticaFunción PEN posible (EF002544)
ValorNo
CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.5 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.5 mm²
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorOtros
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorOtros
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaAltura (EF000040)
Valor62.6 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorVerde/amarillo

DATASHEET - PDF
