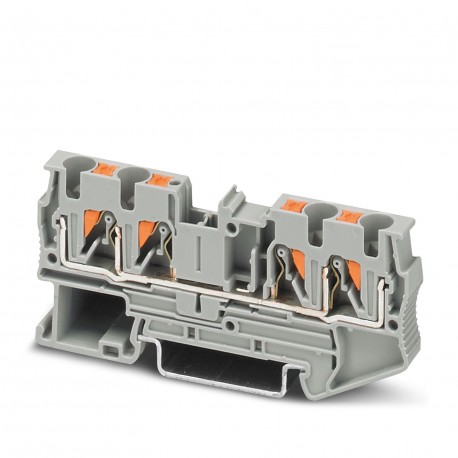

PT 4-QUATTRO 3211797 PHOENIX CONTACT Borne de paso, tensión nominal: 800 V, corriente nominal: 32 A, número ..
PT 4-QUATTRO
3211797
PHOENIX_CONTACT
50
Borne de paso, tensión nominal: 800 V, corriente nominal: 32 A, número de conexiones: 4, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Borne multiconductor |
| Familia de productos | PT |
| Campo de empleo | Industria ferroviaria |
| Construcción de maquinaria | |
| Construcción de instalaciones | |
| Industria de procesos | |
| Número de conexiones | 4 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 18 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 1,02 W |
Datos de conexión
| Número de conexiones por piso | 4 |
| Sección nominal | 4 mm² |
| Longitud de pelado | 10 mm ... 12 mm |
| Calibre macho | A4 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor AWG | 24 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,2 mm² ... 6 mm² |
| Sección de cable flexible [AWG] | 24 ... 10 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 4 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1 mm² |
| Corriente nominal | 32 A |
| Corriente de carga máxima | 36 A (con sección de cable de 6 mm² rígida) |
| Tensión nominal | 800 V |
| Sección nominal | 4 mm² |
| Sección de conexión directamente enchufable | |
| Sección de conductor rígido | 0,5 mm² ... 6 mm² |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,75 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 4 mm² |
Datos Ex
| Datos de dimensionamiento (ATEX/IECEx) | |
| Marcado | II 2 G Ex eb IIC Gb |
| Rango de temperatura de funcionamiento | -60 °C ... 110 °C |
| Accesorios con certificado Ex | 3208979 D-PT 4-QUATTRO |
| 3030815 ATP-ST QUATTRO | |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Lista puentes | Puente enchufable / FBS 2-6 / 3030336 |
| Puente enchufable / FBS 3-6 / 3030242 | |
| Puente enchufable / FBS 4-6 / 3030255 | |
| Puente enchufable / FBS 5-6 / 3030349 | |
| Puente enchufable / FBS 10-6 / 3030271 | |
| Puente enchufable / FBS 20-6 / 3030365 | |
| Datos puente | 25 A / 4 mm² |
| Incremento de temperatura Ex | 40 K (26 A / 4 mm²) |
| Tensión nominal | 550 V |
| para puentear con puente | 550 V |
| - en puenteado no contiguo | 352 V |
| - en puenteado no contiguo mediante borne PE | 352 V |
| - en puenteado de la longitud necesaria | 220 V |
| - en puenteado de la longitud necesaria con tapa | 275 V |
| - en puenteado de la longitud necesaria con placa separadora | 550 V |
| Tensión de aislamiento de dimensionamiento | 500 V |
| analógica | (permanente) |
| Planta Ex Generalidades | |
| Corriente asignada | 26 A (4 mm²) |
| Corriente de carga máxima | 30 A (6 mm²) |
| Resistencia de contacto | 0,69 mΩ |
| Datos de conexión Ex Generalidades | |
| Sección nominal | 4 mm² |
| Sección de dimensionamiento AWG | 12 |
| Capacidad de conexión, cable rígido | 0,2 mm² ... 6 mm² |
| Capacidad de conexión AWG | 24 ... 10 |
| Capacidad de conexión, cable flexible | 0,2 mm² ... 4 mm² |
| Capacidad de conexión AWG | 24 ... 12 |
Dimensiones
| Anchura | 6,2 mm |
| Ancho de tapa | 2,2 mm |
| Altura | 77 mm |
| Profundidad | 35,3 mm |
| Profundidad en NS 35/7,5 | 36,5 mm |
| Profundidad en NS 35/15 | 44 mm |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Ensayos eléctricos
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 9,8 kV |
| Resultado | Prueba aprobada |
| Verificación de calentamiento | |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 4 mm² | 0,48 kA |
| Corriente admisible de corta duración 6 mm² | 0,72 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 2 kV |
| Resultado | Prueba aprobada |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | Sí |
Ensayos mecánicos
| Resistencia mecánica | |
| Resultado | Prueba aprobada |
| Fijación en el soporte | |
| Carril/superficie de fijación | NS 35 |
| Valor nominal Fuerza de ensayo | 1 N |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Velocidad de rotación | 10 r.p.m. |
| Rotaciones | 135 |
| Sección de conductor/Peso | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Envejecimiento | |
| Ciclos de temperatura | 192 |
| Resultado | Prueba aprobada |
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Espectro | Prueba de durabilidad categoría 2, en el bogie |
| Frecuencia | f1= 5 Hz hasta f2= 250 Hz |
| Nivel ASD | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Tipo de choque | Semisinusoide |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
Montaje
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
