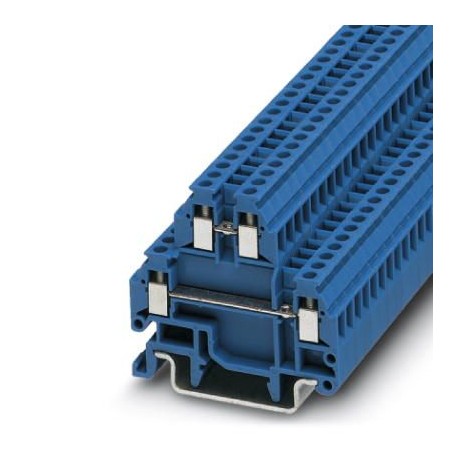

PHOENIX_CONTACT MTTB 1,5 BU 3000926 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MTTB 1,5 BU 3000926 PHOENIX CONTACT Microborna, tensión nominal: 400 V, corriente nominal: 17,5 A, tipo de c..

Referencia: MTTB 1,5 BU

Código: 3000926

Fabricante: PHOENIX_CONTACT

Descripción:

Microborna, tensión nominal: 400 V, corriente nominal: 17,5 A, tipo de conexión: Conexión por tornillo, 1er y 2º piso, Sección de dimensionamiento: 1,5 mm², sección: 0,14 mm² - 1,5 mm², clase de montaje: NS 15, NS 35/7,5, NS 35/15, color: azul

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 214,31 €

Precio unitario: 4,2863 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3000926
Unidad de embalaje50 pcs
Clave de ventaBE1264 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 525 (C_1_2017)
EAN4017918104368
Peso por unidad (sin incluir el embalaje)5,610 g
Número de tarifa arancelaria85369010
País de origenTR (Turquía)

Generalidades

Número de pisos2
Número de conexiones4
Sección nominal1,5 mm²
Colorazul
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento4 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal0,56 W (al conectar varios pisos se reproduce el valor)
Conexión según normaIEC 60947-7-1
Corriente nominal IN17,5 A
Corriente de carga máxima17,5 A (con una sección de conductor de 1,5 mm²)
Tensión nominal UN400 V
Pared lateral abiertaSí
Índice de temperatura del material aislante relativo (Elec.; UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)28 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura4,2 mm
Longitud44 mm
Altura NS 1541 mm
Altura NS 35/7,541 mm
Altura NS 35/1548,5 mm

Datos de conexión

Tipo de conexiónConexión por tornillo
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.1,5 mm²
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.1,5 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.16
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.0,75 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.0,75 mm²
2 conductores con la misma sección, rígidos mín.0,14 mm²
2 conductores con la misma sección, rígidos máx.0,5 mm²
2 conductores con la misma sección, flexibles mín.0,14 mm²
2 conductores con la misma sección, flexibles máx.0,5 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.0,25 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.0,34 mm²
Longitud a desaislar6 mm
Calibre machoA1
Rosca de tornilloM2
Par de apriete mín.0,22 Nm
Par de apriete máx.0,25 Nm

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-1
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 3000926 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.14 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.25 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.14 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.14 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor17.5 A
CaracterísticaTensión nominal (EF000228)
Valor400 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de pisos (EF002659)
Valor2
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril DIN (carril superior) 15 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor4.2 mm
CaracterísticaAltura (EF000040)
Valor44 mm
CaracterísticaProfundidad (EF000049)
Valor41 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorAzul
CaracterísticaPisos puenteados internamente (EF002661)
ValorNo

DATASHEET - PDF
