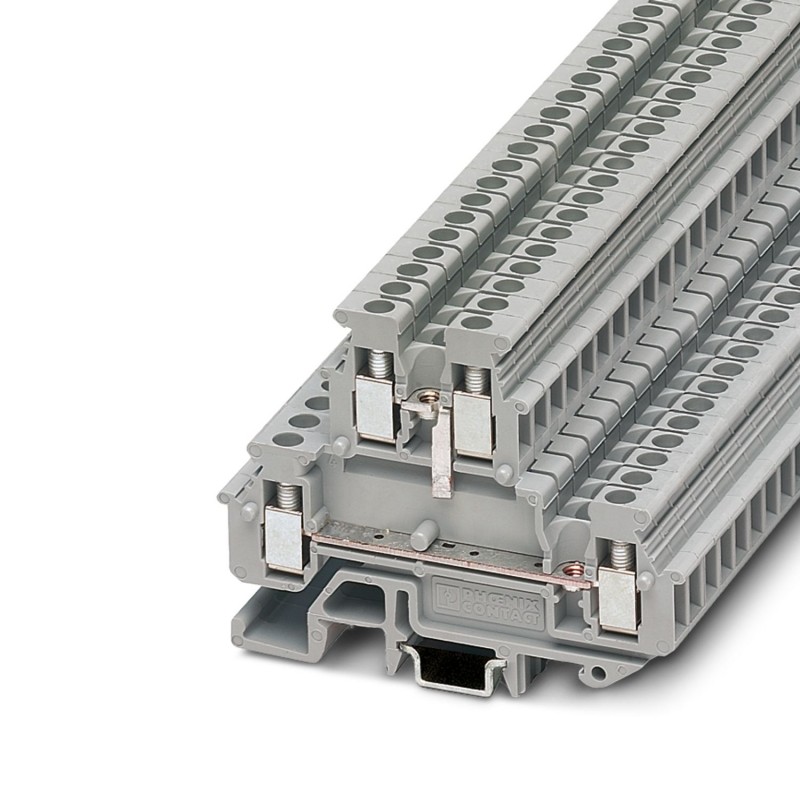

PHOENIX_CONTACT MBKKB 2,5-BE 1414103 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MBKKB 2,5-BE 1414103 PHOENIX CONTACT Miniborna de paso, Anchura máxima de los componentes a soldar: 4 mm, pa..

Referencia: MBKKB 2,5-BE

Código: 1414103

Fabricante: PHOENIX_CONTACT

Descripción:

Miniborna de paso, Anchura máxima de los componentes a soldar: 4 mm, para el montaje de componentes autoseleccionables, tensión nominal: 500 V, corriente nominal: 24 A, 1er y 2º piso, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 2,5 mm², sección: 0,2 mm² - 4 mm², montaje: NS 15, NS 35/7,5, NS 35/15, color: gris

Categorías:

  • Bloques de terminales > Bloque de terminales para componente
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 264,03 €

Precio unitario: 5,2806 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Notas
Observación referente al funcionamientoAnchura máxima de los componentes a soldar: 4 mm

Propiedades del artículo
Tipo de productoMiniborne
Número de polos2
Número de conexiones4
Número de filas2
Estado de mantenimiento de datos
Revisión de artículo08
Propiedades de aislamiento
Categoría de sobretensiónIII
Grado de polución3

Propiedades eléctricas
Tensión transitoria de dimensionamiento6 kV
Potencia disipada máxima con condición nominal0,77 W

Datos de conexión
Número de conexiones por piso2
Sección nominal2,5 mm²
1er y 2º piso
Rosca de tornilloM3
Par de apriete0,5 ... 0,6 Nm
Longitud a desaislar7 mm
Calibre machoA3
Conexión según normaIEC 60947-7-1
Sección de conductor rígido0,2 mm² ... 4 mm²
Sección de conductor AWG24 ... 12 (Convertido según IEC)
Sección de conductor flexible0,2 mm² ... 2,5 mm²
Sección de cable flexible [AWG]24 ... 14 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)0,25 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)0,25 mm² ... 2,5 mm²
Sección con peine puenteador rígido2,5 mm²
Sección con peine puenteador flexible2,5 mm²
2 conductores con la misma sección, rígidos0,2 mm² ... 1 mm²
2 conductores con la misma sección, flexibles0,2 mm² ... 1,5 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico0,25 mm² ... 1,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico0,5 mm² ... 1,5 mm²
Corriente nominal24 A
Corriente de carga máxima24 A (con una sección del conductor de 2,5 mm²)
Tensión nominal500 V (La indicación se refiere a la resistencia a tensiones eléctricas respecto a los bornes contiguos o al carril.)
Sección nominal2,5 mm²

Dimensiones
Anchura5,2 mm
Ancho de tapa2,5 mm
Altura62 mm
Profundidad en NS 1547,5 mm
Profundidad en NS 35/7,548 mm
Profundidad en NS 35/1555,5 mm

Datos del material
Colorgris (RAL 7042)
Clase de inflamabilidad según UL 94V2
Grupo material aislanteI
Material aislantePA

Propiedades mecánicas
Datos mecánicos
Pared lateral abiertaSí

Condiciones medioambientales y de vida útil
Condiciones ambientales
Temperatura ambiente (servicio)-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)-5 °C ... 70 °C
Temperatura ambiente (accionamiento)-5 °C ... 70 °C
Humedad de aire admisible (servicio)20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)30 % ... 70 %

Normas y especificaciones
Conexión según normaIEC 60947-7-1

Montaje
Tipo de montajeNS 15
NS 35/7,5
NS 35/15

ETIM for 1414103 Bloques de terminales (EC000903)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.2 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.25 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.2 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.2 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor24 A
CaracterísticaTensión nominal (EF000228)
Valor500 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de pisos (EF002659)
Valor2
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaPisos puenteados internamente (EF002661)
ValorNo
CaracterísticaMétodo de montaje (EF000003)
ValorCarril DIN (carril superior) 15 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV2
CaracterísticaAnchura (EF000008)
Valor5.2 mm
CaracterísticaAltura (EF000040)
Valor62 mm
CaracterísticaProfundidad (EF000049)
Valor47.5 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorGris
