PHOENIX_CONTACTBornasMBK 6/E 0552024 PHOENIX CONTACT Miniborne de paso, tipo de conexión: Conexión por tornillo, número de conexi..

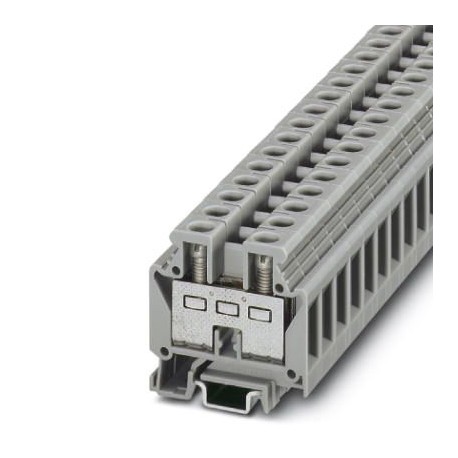

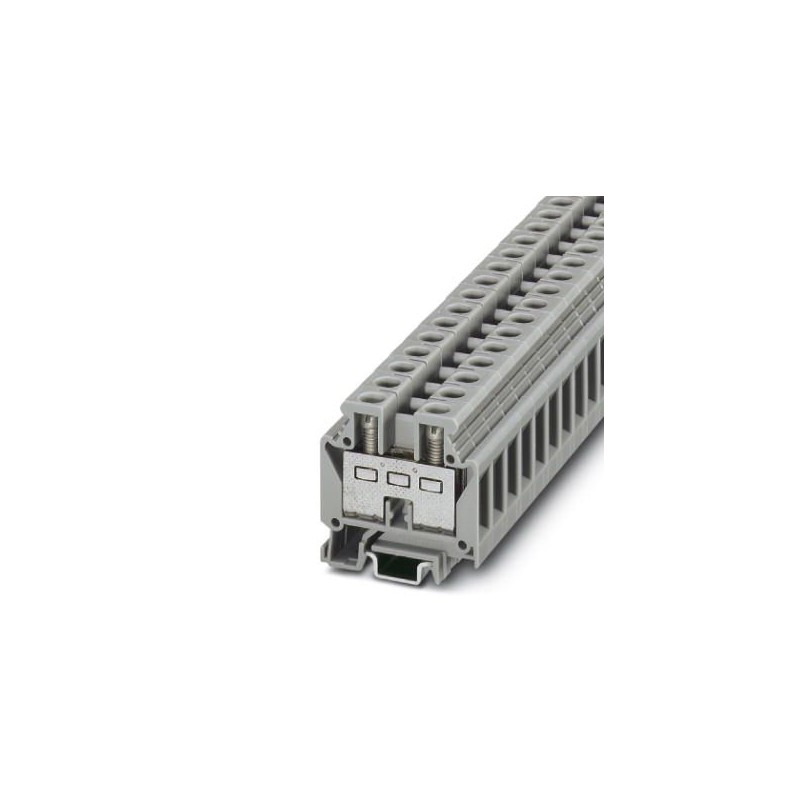

PHOENIX_CONTACT MBK 6/E 0552024 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MBK 6/E 0552024 PHOENIX CONTACT Miniborne de paso, tipo de conexión: Conexión por tornillo, número de conexi..

Referencia: MBK 6/E

Código: 0552024

Fabricante: PHOENIX_CONTACT

Descripción:

Miniborne de paso, tipo de conexión: Conexión por tornillo, número de conexiones: 2, sección:0,5 mm² - 10 mm², AWG: 20 - 8, anchura: 8,2 mm, color: gris, clase de montaje: NS 15
Miniborna de paso, tensión nominal: 500 V, corriente nominal: 41 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, 1er piso, Sección de dimensionamiento: 6 mm², sección: 0,5 mm² - 10 mm², clase de montaje: NS 15, color: gris

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

MÁS INFORMACIÓN

Generalidades

Número de pisos 1
Número de conexiones 2
Sección nominal 6 mm²
Color gris
Aislamiento PA
Clase de combustibilidad según UL 94 V2

Generalidades

Tensión transitoria de dimensionamiento 6 kV
Grado de polución 3
Categoría de sobretensiones III
Grupo material aislante I
Conexión según norma IEC 60947-7-1
Corriente de carga máxima 57 A (con una sección de conductor de 10 mm²)
Corriente nominal IN 41 A
Tensión nominal UN 500 V
Pared lateral abierta ja

Dimensiones

Anchura 8,2 mm
Ancho de tapa 1,5 mm
Longitud 35 mm
Altura NS 15 36 mm

Datos de conexión

Tipo de conexión Conexión por tornillo
Conexión según norma IEC 60947-7-1
Sección de conductor rígido mín. 0,5 mm²
Sección de conductor rígido máx. 10 mm²
Sección de conductor AWG mín. 20
Sección de conductor AWG máx. 8
Sección de conductor flexible mín. 0,5 mm²
Sección de conductor flexible máx. 6 mm²
Sección del conductor flexible AWG mín. 20
Sección del conductor flexible AWG máx. 10
Sección de conductor flexible con puntera, sin manguito de plástico mín. 0,25 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx. 6 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín. 0,25 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx. 6 mm²
Sección con peine puenteador rígido máx. 6 mm²
Sección con peine puenteador flexible máx. 4 mm²
2 conductores con la misma sección, rígidos mín. 0,5 mm²
2 conductores con la misma sección, rígidos máx. 2,5 mm²
2 conductores con la misma sección, flexibles mín. 0,5 mm²
2 conductores con la misma sección, flexibles máx. 2,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. 0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. 2,5 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. 0,5 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. 2,5 mm²
Sección con peine puenteador rígido máx. 6 mm²
Sección con peine puenteador flexible máx. 4 mm²
Conexión según norma IEC/EN 60079-7
Sección de conductor rígido mín. 0,5 mm²
Sección de conductor rígido máx. 10 mm²
Sección de conductor AWG mín. 20
Sección de conductor AWG máx. 8
Sección de conductor flexible mín. 0,5 mm²
Sección de conductor flexible máx. 6 mm²
Longitud a desaislar 10 mm
Calibre macho A5
Rosca de tornillo M4
Par de apriete mín. 1,5 Nm
Par de apriete máx. 1,8 Nm

DATASHEET - PDF

Título
Tamaño
Tipo
PHOENIX CONTACT-0552024-MBK 6/E
113 Kbytes
PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES
13 Mbytes
