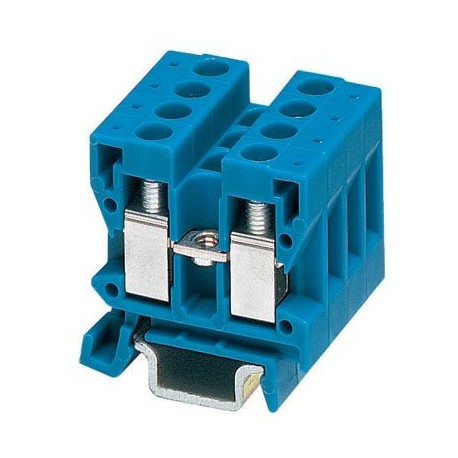

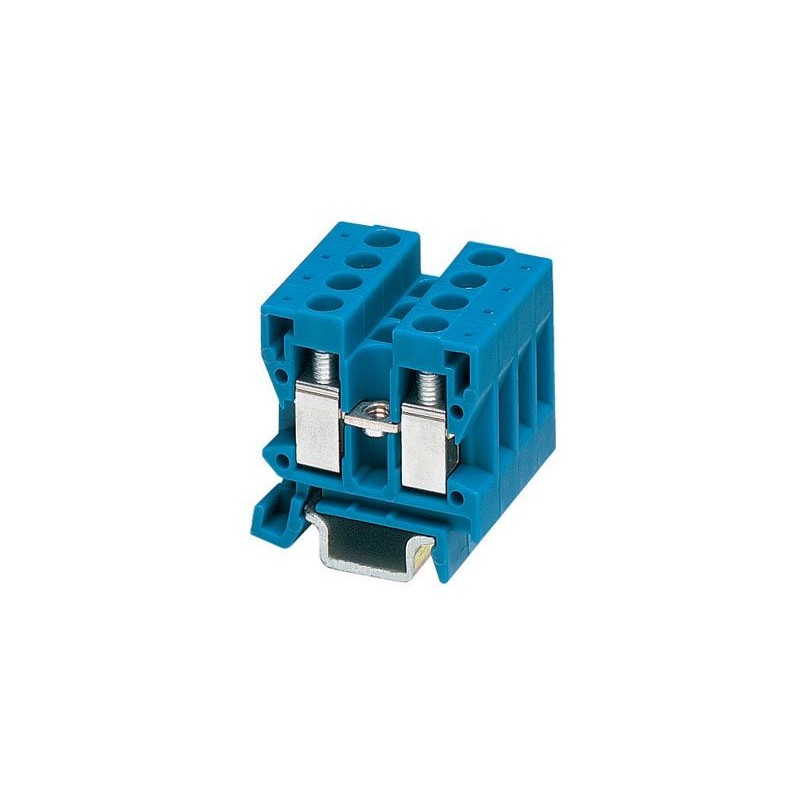

MBK 2,5/E BU 1414019 PHOENIX CONTACT Miniborne de paso
MBK 2,5/E BU
1414019
PHOENIX_CONTACT
50
Miniborne de paso, tipo de conexión: Conexión por tornillo, número de conexiones: 2, sección:0,2 mm² - 2,5 mm², AWG: 24 - 14, anchura: 5,2 mm, color: azul, clase de montaje: NS 15
Miniborna de paso, tensión nominal: 250 V, corriente nominal: 24 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, 1er piso, Sección de dimensionamiento: 2,5 mm², sección: 0,2 mm² - 2,5 mm², clase de montaje: NS 15, color: azul
Bloques de terminales > Terminal de conexión de paso
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1414019 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1261 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 516 (CL1_2011) |
| EAN | 4017918021276 |
| Peso por unidad (sin incluir el embalaje) | 4,020 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | IN (India) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Potenciales | 1 |
| Sección nominal | 2,5 mm² |
| Color | azul |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V2 |
| Tensión transitoria de dimensionamiento | 4 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 0,77 W |
| Corriente de carga máxima | 24 A (con una sección del conductor de 2,5 mm²) |
| Corriente nominal IN | 24 A |
| Tensión nominal UN | 250 V |
| Pared lateral abierta | Sí |
| Especificación de ensayo protección contra contacto | DIN EN 60529 (VDE 0470-1):2000-09 |
| Protección del dorso de la mano | Garantizado |
| Seguridad ante contacto con los dedos | Garantizado |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Valor nominal ensayo de tensión transitoria | 4,8 kV |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Valor nominal tensión alterna soportable | 1,5 kV |
| Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
| Resultado prueba de flexibilidad | Prueba aprobada |
| Ensayo de flexión velocidad de rotación | 10 r.p.m. |
| Ensayo de flexión revoluciones | 135 |
| Ensayo de flexión de sección de conductor/peso | 0,2 mm2/0,2 kg |
| 2,5 mm2/0,7 kg | |
| Result. prueba tracción | Prueba aprobada |
| Prueba de tracción sección del conductor | 0,2 mm² |
| Fuerza de tracción Valor nominal | 10 N |
| Prueba de tracción sección del conductor | 2,5 mm² |
| Fuerza de tracción Valor nominal | 50 N |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Asiento fijo sobre superficie de fijación | NS 15 |
| Valor nominal | 1 N |
| Resultado de la comprobación de caída de tensión | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 3,2 mV |
| Resultado de la verificación de calentamiento | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 2,5 mm² |
| Corriente de corta duración | 0,3 kA |
| Resultado prueba térmica | Prueba aprobada |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 125 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Utilización estática de material aislante en frío | -40 °C |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección del conductor flexible AWG mín. | 24 |
| Sección del conductor flexible AWG máx. | 14 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| Sección con peine puenteador rígido máx. | 2,5 mm² |
| Sección con peine puenteador flexible máx. | 2,5 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 0,75 mm² |
| Conexión según norma | IEC/EN 60079-7 |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 7 mm |
| Calibre macho | A3 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,6 Nm |
| Par de apriete máx. | 0,8 Nm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141123eCl@ss 4.127141123eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
