PHOENIX_CONTACTBornasMBK 2,5/E 1414006 PHOENIX CONTACT Miniborna de paso, tensión nominal: 250 V, corriente nominal: 24 A, número..

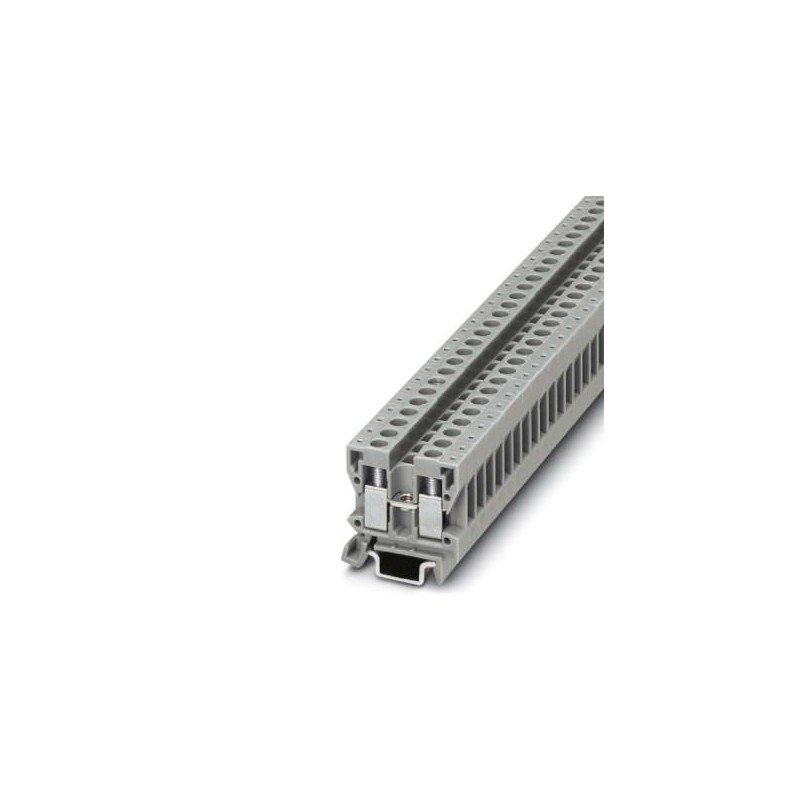

PHOENIX_CONTACT MBK 2,5/E 1414006 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

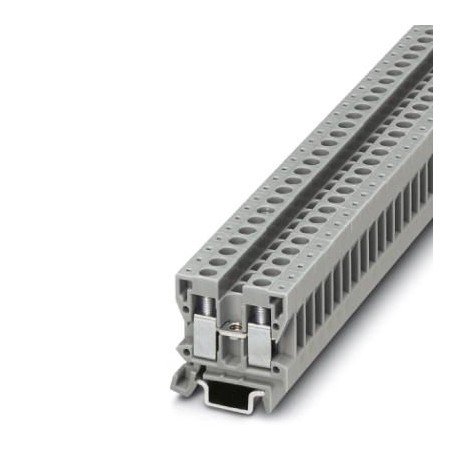

MBK 2,5/E 1414006 PHOENIX CONTACT Miniborna de paso, tensión nominal: 250 V, corriente nominal: 24 A, número..

Referencia: MBK 2,5/E

Código: 1414006

Fabricante: PHOENIX_CONTACT

Descripción:

Miniborna de paso, tensión nominal: 250 V, corriente nominal: 24 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, 1er piso, Sección de dimensionamiento: 2,5 mm², sección: 0,2 mm² - 2,5 mm², clase de montaje: NS 15, color: gris

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido1414006
Unidad de embalaje50 pcs
Clave de ventaBE1261 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 516 (CL1_2011)
EAN4017918021269
Peso por unidad (sin incluir el embalaje)3,958 g
Número de tarifa arancelaria85369010
País de origenIN (India)

Generalidades

Número de pisos1
Número de conexiones2
Potenciales1
Sección nominal2,5 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V2
Tensión transitoria de dimensionamiento4 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal0,77 W
Corriente de carga máxima24 A (con una sección del conductor de 2,5 mm²)
Corriente nominal IN24 A
Tensión nominal UN250 V
Pared lateral abiertaSí
Especificación de ensayo protección contra contactoDIN EN 60529 (VDE 0470-1):2000-09
Protección del dorso de la manoGarantizado
Seguridad ante contacto con los dedosGarantizado
Resultado ensayo de tensión transitoriaPrueba aprobada
Valor nominal ensayo de tensión transitoria4,8 kV
Resultado prueba de tensión alterna soportablePrueba aprobada
Valor nominal tensión alterna soportable1,5 kV
Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple)Prueba aprobada
Resultado prueba de flexibilidadPrueba aprobada
Ensayo de flexión velocidad de rotación10 r.p.m.
Ensayo de flexión revoluciones135
Ensayo de flexión de sección de conductor/peso0,2 mm2/0,2 kg
2,5 mm2/0,7 kg
Result. prueba tracciónPrueba aprobada
Prueba de tracción sección del conductor0,2 mm²
Fuerza de tracción Valor nominal10 N
Prueba de tracción sección del conductor2,5 mm²
Fuerza de tracción Valor nominal50 N
Resultado del asiento fijo en el soporte de fijaciónPrueba aprobada
Asiento fijo sobre superficie de fijaciónNS 15
Valor nominal1 N
Resultado de la comprobación de caída de tensiónPrueba aprobada
Exigencia Caída de tensión≤ 3,2 mV
Resultado de la verificación de calentamientoPrueba aprobada
Result. ensayo corr. corta dur.Prueba aprobada
Ensayo de corriente de corta duración sección del conductor2,5 mm²
Corriente de corta duración0,3 kA
Resultado prueba térmicaPrueba aprobada
Comprobación de características térmicas (llama de aguja) tiempo de acción30 s
Índice de temperatura del material aislante relativo (Elec., UL 746 B)125 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))125 °C
Utilización estática de material aislante en frío-40 °C

Dimensiones

Anchura5,2 mm
Ancho de tapa1 mm
Longitud24,5 mm
Altura NS 1526,5 mm

Datos de conexión

Tipo de conexiónConexión por tornillo
Conexión según normaIEC 60947-7-1
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.14
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Sección del conductor flexible AWG mín.24
Sección del conductor flexible AWG máx.14
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
Sección con peine puenteador rígido máx.2,5 mm²
Sección con peine puenteador flexible máx.2,5 mm²
2 conductores con la misma sección, rígidos mín.0,2 mm²
2 conductores con la misma sección, rígidos máx.0,75 mm²
2 conductores con la misma sección, flexibles mín.0,2 mm²
2 conductores con la misma sección, flexibles máx.0,75 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.1,5 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.0,25 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.0,75 mm²
Conexión según normaIEC/EN 60079-7
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.14
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Longitud a desaislar7 mm
Calibre machoA3
Rosca de tornilloM3
Par de apriete mín.0,6 Nm
Par de apriete máx.0,8 Nm

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-1
Clase de combustibilidad según UL 94V2

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 1414006 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.25 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.25 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.2 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.2 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor24 A
CaracterísticaTensión nominal (EF000228)
Valor250 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril DIN (carril superior) 15 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-40 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV2
CaracterísticaAnchura (EF000008)
Valor5.2 mm
CaracterísticaAltura (EF000040)
Valor24.5 mm
CaracterísticaProfundidad (EF000049)
Valor20.9 mm
CaracterísticaEjecución a prueba de explosión "Ex e" (EF008498)
ValorSí
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorGris
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí
