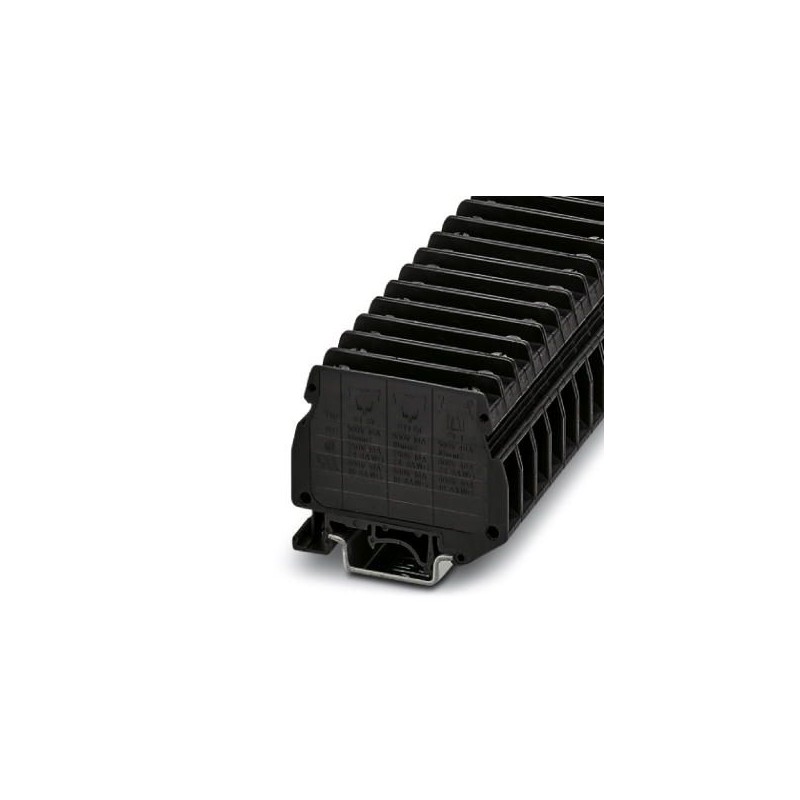

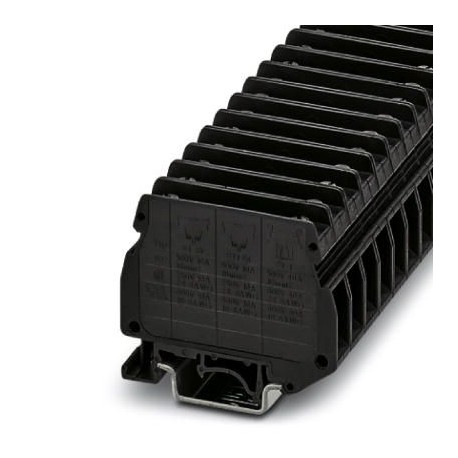

USIG 0920083 PHOENIX CONTACT Borne de carril para fusible
USIG
0920083
PHOENIX_CONTACT
Borne de carril para fusible, sin cabeza portafusible, tipo de fusible: Vidrio/cerámica/..., tipo de conexión: Conexión por tornillo, sección: 0,5 mm²- 16 mm², AWG: 20 - 6, corriente nominal: 10 A, tensión nominal: 500 V, anchura: 10,2 mm, tipo de fusible: G / 5 x 20 / 5 x 25 / 5 x 30 / 6,3 x 32, clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: negro
Borne de carril para fusible, sin cabeza portafusible, tensión nominal: 500 V, corriente nominal: 10 A, 1er piso, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 1,5 mm², sección:0,5 mm² - 16 mm², montaje: NS 35/7,5, NS 35/15, NS 32, color: negro
Bloques de terminales > Boque de terminales para fusible
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 0920083 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1234 - |
| Página del catálogo | Página 460 (C_1_2017) |
| EAN | 4017918010133 |
| Peso por unidad (sin incluir el embalaje) | 26,802 g |
| Número de tarifa arancelaria | 85369095 |
| País de origen | DE (Alemania) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 16 mm² |
| Color | negro |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Potencia disipada máxima con condición nominal | 2,43 W |
| Fusible | G / 5 x 20 / 5 x 25 / 5 x 30 / 6,3 x 32 |
| Tipo de fusible | Vidrio/cerámica/... |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Conexión según norma | IEC 60947-7-3 |
| Corriente de carga máxima | 40 A (Es determinado por el fusible empleado) |
| Corriente nominal IN | 10 A |
| Tensión nominal UN | 500 V (Como borne para fusible) |
| 500 V (Como borne interrumpible) | |
| Pared lateral abierta | No |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensiones
| Anchura | 10,2 mm |
|---|---|
| Longitud | 61 mm |
| Altura NS 35/7,5 | 51,6 mm |
| Altura NS 35/15 | 59,1 mm |
| Altura NS 32 | 56,6 mm |
Datos de conexión
| Sección de conductor rígido mín. | 0,5 mm² |
|---|---|
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 6 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 10 mm² |
| Sección con peine puenteador rígido máx. | 16 mm² |
| Sección con peine puenteador flexible máx. | 16 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 6 mm² |
| Sección con peine puenteador rígido máx. | 16 mm² |
| Sección con peine puenteador flexible máx. | 16 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 13 mm |
| Calibre macho | A5 |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,5 Nm |
| Par de apriete máx. | 1,8 Nm |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| IEC 60947-7-3 | |
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
