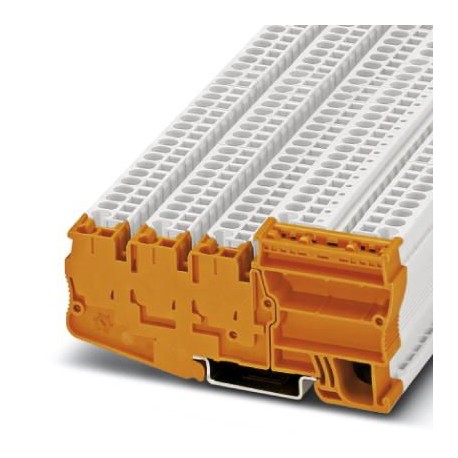

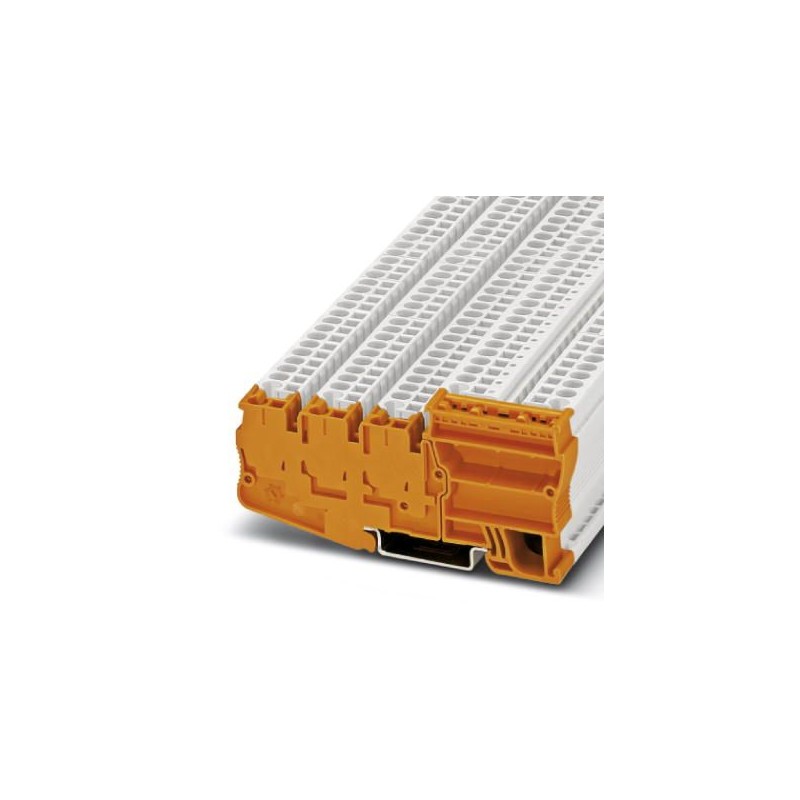

STIO-IN 2,5/4 OG 3209206 PHOENIX CONTACT Borne de alimentación, tensión nominal: 250 V, corriente nominal: 3..
STIO-IN 2,5/4 OG
3209206
PHOENIX_CONTACT
25
Borne de alimentación, tensión nominal: 250 V, corriente nominal: 30 A, número de conexiones: 5, tipo de conexión: Conexión por resorte, Sección de dimensionamiento: 2,5 mm², sección: 0,08 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: naranja
Bloques de terminales > Bloque de terminales para iniciador/actuador
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3209206 |
|---|---|
| Unidad de embalaje | 25 pcs |
| Clave de venta | BE2118 - |
| Cantidad de pedido mínima | 25 pcs |
| Página del catálogo | Página 161 (C_1_2017) |
| EAN | 4046356182836 |
| Peso por unidad (sin incluir el embalaje) | 15,069 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | TR (Turquía) |
Generalidades
| Número de pisos | 3 |
|---|---|
| Número de conexiones | 5 |
| Sección nominal | 2,5 mm² |
| Color | naranja |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 4 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 0,77 W (al conectar varios pisos se reproduce el valor) |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 30 A (en caso de alimentación central y una sección de conductor de 4 mm²) |
| 18 A (en caso de alimentación unilateral y una sección de conductor de 2,5 mm²) | |
| Corriente de carga máxima | 30 A (con una sección de conductor de 4 mm²) |
| Tensión nominal UN | 250 V |
| Pared lateral abierta | No |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| Sección de conductor rígido mín. | 0,08 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor flexible mín. | 0,08 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 28 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
| Longitud de pelado | 8 mm ... 10 mm |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141128eCl@ss 8.027141128eCl@ss 9.027141128
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.08 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.08 mm² |
| Corriente nominal In (EF008250) | 30 A |
| Tensión nominal (EF000228) | 250 V |
| Número de pisos (EF002659) | 3 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Pisos puenteados internamente (EF002661) | No |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión mediante grapa |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión de abrazadera con resorte |
| Método de montaje (EF000003) | Otros |
| Conectable transversalmente (EF005717) | Sí |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 10.4 mm |
| Altura (EF000040) | 92.3 mm |
| Profundidad (EF000049) | 44.5 mm |
| Color (EF000007) | Naranja |
| Con terminal de tierra (EF002534) | No |
| Con conexión apantallada (EF002535) | No |
| Función de separación (EF006183) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3209206-STIO-IN 2,5/4 OG | 108 Kbytes |
|
