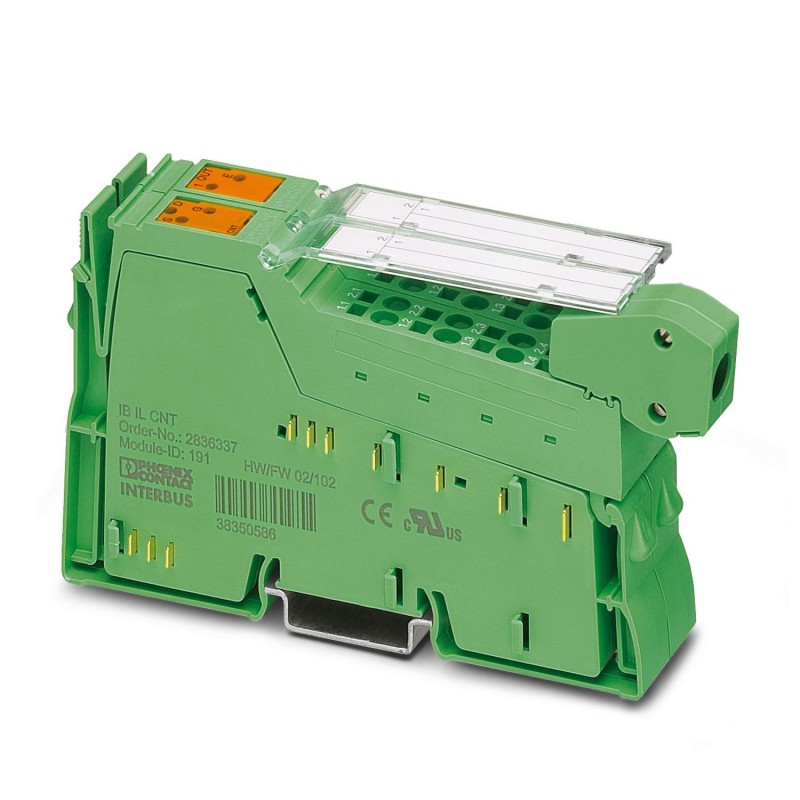

IB IL CNT-PAC 2861852 PHOENIX CONTACT Borne contador Inline, completo con accesorios (conectores y superfici..
IB IL CNT-PAC
2861852
PHOENIX_CONTACT
Borne contador Inline, completo con accesorios (conectores y superficies de rotulación), 1 entrada de contador, 1 entrada de mando, 1 salida, 24 V DC, 500 mA, técnica de conexión de 3 conductores
Terminal contador en línea, completo con accesorios (conector y campos de marcado), 1 entrada de contador, 1 entrada de control, 1 salida, tecnología de conexión de 3 conductores de 24 V CC, 500 mA.
Controladores industriales (PLC) > Módulo de función/tecnología de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2861852 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI163 - |
| Página del catálogo | Página 179 (C_6_2017) |
| EAN | 4017918894559 |
| Peso por unidad (sin incluir el embalaje) | 130,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 130 g |
| Observación acerca de las indicaciones de peso | con conectores |
| Modo operativo | Servicio de datos de proceso con dos palabras |
| Mensajes de diagnóstico | Cortocircuito de la alimentación de sensores |
| Sobrecarga de la alimentación de sensores |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 40 mA |
| máx. 50 mA | |
| Consumo de potencia | máx. 0,375 W (a UL) |
| Denominación | Alimentación del circuito de segmento (US) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 1 A |
| 0 A (sin periferia conectada) |
Entradas de contador
| Denominación Entrada | Entrada de contador para señales de 24 V |
|---|---|
| Número de entradas | 1 (solo puede utilizarse una entrada de contador, ya sea para señales de 24 V o para 5 V) |
| Tipo de conexión | Conexión por resorte |
| Modo operativo | Contaje de eventos, medición de frecuencia/tiempo |
| Tensión de entrada | 24 V DC (Tensión nominal) |
| 30 V DC (máximo) | |
| Margen de tensión de entrada Señal "0" | 0 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC |
| Frecuencia de entrada | máx. 100 kHz |
| Corriente de entrada | típ. 5 mA |
| Denominación Entrada | Entrada de contador para señales de 5 V |
| Número de entradas | 1 (solo puede utilizarse una entrada de contador, ya sea para señales de 24 V o para 5 V) |
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 2 cables (apantallados), alimentación externa de 5 V |
| Modo operativo | Contaje de eventos, medición de frecuencia/tiempo |
| Tensión de entrada | 5 V DC (Tensión nominal) |
| 8 V DC (máximo) | |
| Margen de tensión de entrada Señal "0" | 0 V ... 1,5 V |
| Margen de tensión de entrada Señal "1" | 3,5 V ... 8 V |
| Frecuencia de entrada | máx. 100 kHz |
| Corriente de entrada | típ. 5 mA |
| Resistencia de entrada | aprox. 1,7 kΩ |
Salidas digitales
| Denominación Salida | Salida de conmutación |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 2 conductores |
| Número de salidas | 1 |
| Denominación de la protección | Protección contra cortocircuito |
| Protección contra sobrecarga | |
| Tensión de salida | 24 V DC (Tensión nominal) |
| Corriente de salida | máx. 0,5 A (Corriente nominal) |
| Carga nominal inductiva | máx. 12 VA (1,2 H, 48 Ω) |
| Carga nominal de lámparas | máx. 12 W |
| Carga nominal resistiva | máx. 12 W (48 Ω) |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250304eCl@ss 4.127250304eCl@ss 5.027250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242605eCl@ss 8.027242605eCl@ss 9.027242605
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861852-IB IL CNT-PAC | 142 Kbytes |
|
