PHOENIX_CONTACTI/OIB IL RS UNI-PAC 2700893 PHOENIX CONTACT Inline, Módulo de comunicación, interfaz RS-232, RS-485, RS-422, in..

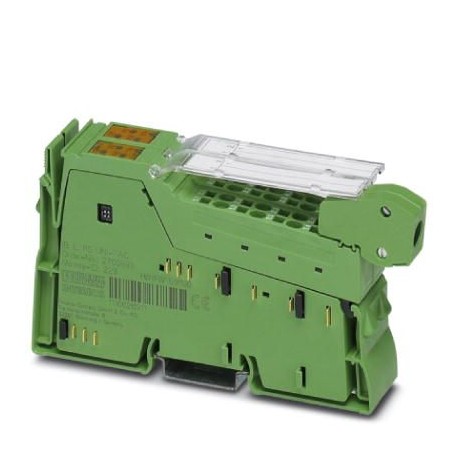

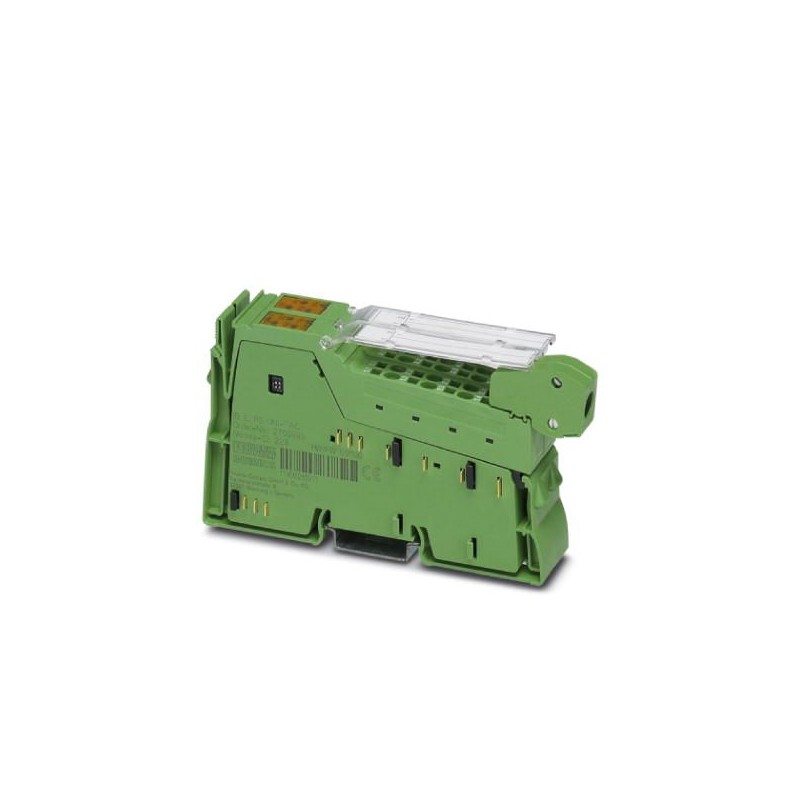

PHOENIX_CONTACT IB IL RS UNI-PAC 2700893 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

IB IL RS UNI-PAC 2700893 PHOENIX CONTACT Inline, Módulo de comunicación, interfaz RS-232, RS-485, RS-422, in..

Referencia: IB IL RS UNI-PAC

Código: 2700893

Fabricante: PHOENIX_CONTACT

Descripción:

Inline, Módulo de comunicación, interfaz RS-232, RS-485, RS-422, incluidos conectores Inline y campos de rotulación
Inline, Módulo de comunicación, interfaz RS-232, RS-485, RS-422: 1 (con funcionamiento alternativo), velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación

Categorías:

  • Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
  • PHOENIX_CONTACT > I/O

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 328,11 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2700893
Unidad de embalaje1 pcs
Clave de ventaDRI151 -
Página del catálogoPágina 172 (C_6_2017)
EAN4046356657129
Peso por unidad (sin incluir el embalaje)135,000 g
Número de tarifa arancelaria85389091
País de origenDE (Alemania)

Observación

Restricción de uso1

Medidas

Esquema de dimensiones
Anchura24,4 mm
Altura135 mm
Profundidad71,5 mm

Datos de conexión

DenominaciónConectores Inline
Tipo de conexiónConexión por resorte
Sección de conductor rígido mín.0,08 mm²
Sección de conductor rígido máx.1,5 mm²
Sección de conductor flexible mín.0,08 mm²
Sección de conductor flexible máx.1,5 mm²
Sección de conductor AWG mín.28
Sección de conductor AWG máx.16
Longitud a desaislar8 mm

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 55 °C
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 85 °C
Humedad de aire admisible (servicio)10 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte)10 % ... 95 % (sin condensación)
Presión de aire (servicio)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
80 kPa ... 106 kPa (hasta 3000 m por encima del nivel del mar, en zona ATEX 2)
Presión de aire (almacenamiento / transporte)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Índice de protecciónIP20

Generalidades

Tipo de montajeCarril
Peso neto135 g
Observación acerca de las indicaciones de pesocon conectores

Interfaces

DenominaciónBus local Inline
Número de canales2
Tipo de conexiónManiobra de datos Inline
Velocidad de transmisión500 kBit/s
InterfazRS-232, RS-485, RS-422
Tipo de conexiónConexión por resorte
Física de transmisiónCobre
Bits de datos5 ... 8
Bits de parada1 ó 2
Memoria de entrada4 kByte
Memoria de salida1 kByte

Potenciales Inline

DenominaciónSuministro de la lógica (UL)
Tensión de alimentación7,5 V DC (a través de maniobra de potencial)
Absorción de corrientetíp. 78 mA
máx. 90 mA (todas las conexiones de la interfaz serial puestas en cortocircuito)
Consumo de potenciatíp. 585 mW (a UL)
Tensión de alimentación24 V DC (a través de maniobra de potencial)
Absorción de corrientetíp. 15 mA
máx. 25 mA

Canal serie de entrada/salida

ParidadEven, Odd o No Parity
Tipo de transmisiónModo transparente, modo final-final XON/XOFF

Separación de potencial

Trayecto de comprobaciónInterfaz de serie / alimentación 7,5-V (lógica de bus) 500 V AC 50 Hz 1 min.
Interfaz de serie / alimentación 24-V UM500 V AC 50 Hz 1 min.
Interfaz serie / tierra funcional 500 V AC 50 Hz 1 min.
Alimentación de 7,5 V (lógica de bus) / tierra funcional 500 V AC 50 Hz 1 min.
Alimentación 24-V (UM) / tierra funcional 500 V AC 50 Hz 1 min.

Normas y especificaciones

Clase de protecciónIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 2700893 Controladores lógicos programables PLC (EC001604)

CaracterísticaTensión de alimentación CC (EF007534)
Valor24 V
CaracterísticaSoporta el protocolo EtherCAT (EF017564)
ValorNo
CaracterísticaSoporta el protocolo Ethernet/IP (EF007521)
ValorNo
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaCon aislamiento galvánico (EF003272)
ValorSí
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorNo
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor24.3 mm
CaracterísticaAltura (EF000040)
Valor136.044074 mm
CaracterísticaProfundidad (EF000049)
Valor70.510188 mm
