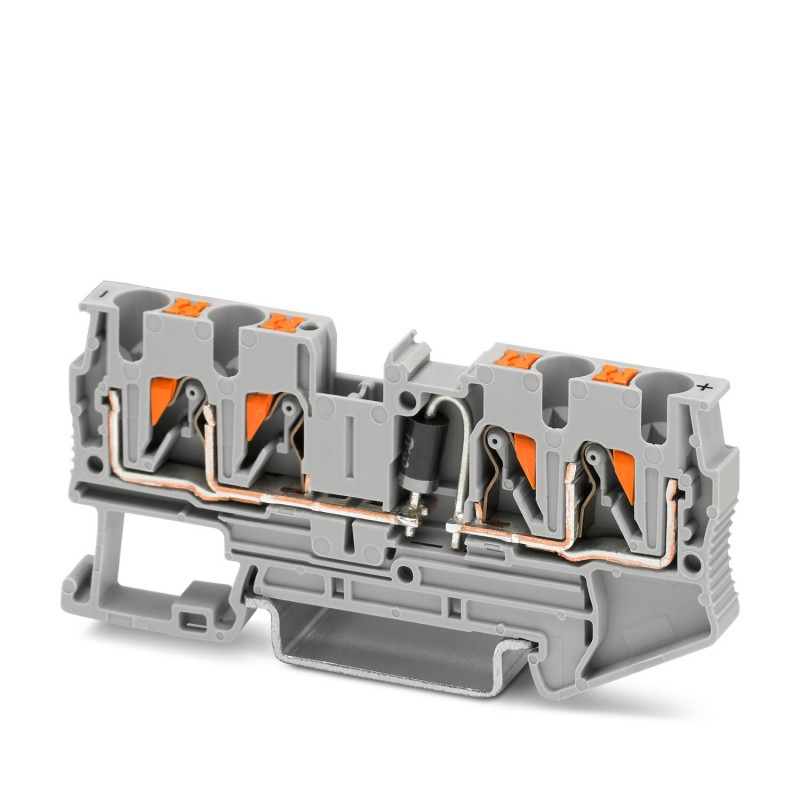

PT 4-QUATTRO-DIO 1N 5408/R-L 3211921 PHOENIX CONTACT Borne para componentes, con diodo integrado 1N5408, cor..
PT 4-QUATTRO-DIO 1N 5408/R-L
3211921
PHOENIX_CONTACT
50
Borne para componentes, con diodo integrado 1N5408, corriente nominal: 1,5 A, número de conexiones: 4, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Bloque de terminales para componente
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | La corriente máx. queda determinada por el diodo. Montado: diodo 1N 5408, tensión inversa: 1000 V, corriente límite constante: 1,5 A. |
Propiedades del artículo
| Tipo de producto | Borne para componentes |
| Número de conexiones | 4 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 11 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión de aislamiento de dimensionamiento | 800 V |
| Tensión transitoria de dimensionamiento | 8 kV |
Datos de conexión
| Número de conexiones por piso | 4 |
| Sección nominal | 4 mm² |
| Longitud de pelado | 10 mm ... 12 mm |
| Calibre macho | A4 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor AWG | 24 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,2 mm² ... 6 mm² |
| Sección de cable flexible [AWG] | 24 ... 10 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 4 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1 mm² |
| Corriente nominal | 1,5 A |
| Corriente de carga máxima | 1,5 A |
| Sección nominal | 4 mm² |
| Tipo de componente | Diode 1N 5408 |
| Tensión inversa | 1000 V |
| Sección de conexión directamente enchufable | |
| Sección de conductor rígido | 0,5 mm² ... 6 mm² |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,75 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 4 mm² |
Dimensiones
| Anchura | 6,2 mm |
| Ancho de tapa | 2,2 mm |
| Altura | 77 mm |
| Profundidad en NS 35/7,5 | 36,5 mm |
| Profundidad en NS 35/15 | 44 mm |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Ensayos eléctricos
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 9,8 kV |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 2 kV |
| Resultado | Prueba aprobada |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | Sí |
Ensayos mecánicos
| Fijación en el soporte | |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2022-06 |
| Espectro | Prueba de durabilidad categoría 2, en el bogie |
| Frecuencia | f1= 5 Hz hasta f2= 250 Hz |
| Nivel ASD | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2022-06 |
| Tipo de choque | Semisinusoide |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Montaje
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Corriente nominal In (EF008250) | 1.5 A |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de pisos (EF002659) | 1 |
| Número de puntos de sujeción por piso (EF002660) | 4 |
| Pisos puenteados internamente (EF002661) | Sí |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 77 mm |
| Profundidad (EF000049) | 36.5 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Gris |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3211921-PT 4-QUATTRO-DIO 1N 5408/R-L | 113 Kbytes |
|
