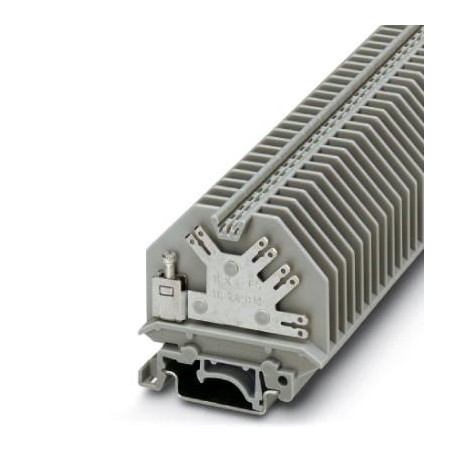

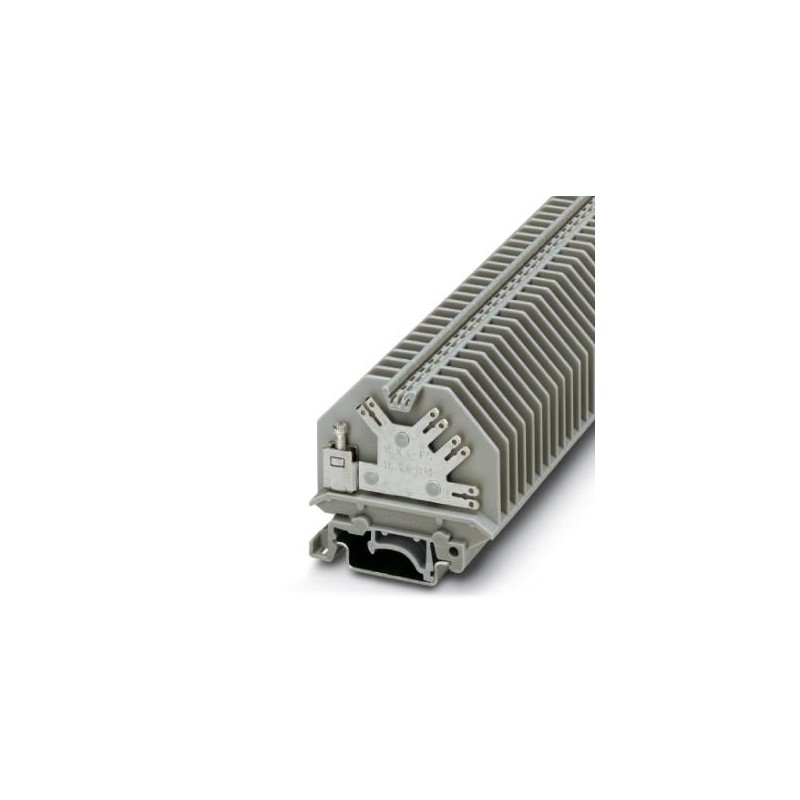

PHOENIX_CONTACT UHK 4-FS(8-2,8-0,8) 2017237 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UHK 4-FS(8-2,8-0,8) 2017237 PHOENIX CONTACT Borne de paso, tensión nominal: 800 V, corriente nominal: 32 A, ..

Referencia: UHK 4-FS(8-2,8-0,8)

Código: 2017237

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de paso, tensión nominal: 800 V, corriente nominal: 32 A, 1er piso, conexión a la izquierda, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 4 mm², tipo de conexión: Conexión de enchufe plano, montaje: NS 35/7,5, NS 35/15, NS 32, color: gris

Categorías:

  • Bloques de terminales > Terminal de conexión de paso
  • PHOENIX_CONTACT > Conectividad armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 287,44 €

Precio unitario: 5,749 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2017237
Unidad de embalaje50 pcs
Clave de ventaBE511X -
Página del catálogoPágina 499 (C_1_2017)
EAN4017918052690
Peso por unidad (sin incluir el embalaje)10,899 g
Número de tarifa arancelaria85369010
País de origenPL (Polonia)

Generalidades

Número de pisos1
Número de conexiones2
Sección nominal4 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V2
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal1,02 W
Tipo de conexiónConexión por tornillo
Corriente de carga máxima40 A (con una sección de conductor de 4 mm²)
Corriente nominal IN32 A
Tensión nominal UN800 V
Tipo de conexiónConexión de enchufe plano
Pared lateral abiertaSí
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)28 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura6,2 mm
Longitud54 mm
Altura NS 35/7,551,5 mm
Altura NS 35/1559 mm
Altura NS 3256,5 mm
Ancho de tapa2,3 mm

Datos de conexión

Tipo de conexiónConexión por tornillo
Rosca de tornilloM3
Par de apriete mín.0,6 Nm
Par de apriete máx.0,8 Nm
Longitud a desaislar9 mm
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.12
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.4 mm²
Sección del conductor flexible AWG mín.24
Sección del conductor flexible AWG máx.14
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.4 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
Sección con peine puenteador rígido máx.4 mm²
Sección con peine puenteador flexible máx.4 mm²
2 conductores con la misma sección, rígidos mín.0,2 mm²
2 conductores con la misma sección, rígidos máx.1,5 mm²
2 conductores con la misma sección, flexibles mín.0,2 mm²
2 conductores con la misma sección, flexibles máx.1,5 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.0,25 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.1,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.2,5 mm²
Calibre machoA3
Tipo de conexiónConexión de enchufe plano

Normas y especificaciones

Conexión según normaCSA
Clase de combustibilidad según UL 94V2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 2017237 Bloques de terminales (EC000897)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.2 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.25 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.2 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.2 mm²
CaracterísticaCorriente nominal In (EF008250)
Valor32 A
CaracterísticaTensión nominal (EF000228)
Valor800 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaApto para material del conductor (EF012572)
ValorAluminio/cobre
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV2
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaAltura (EF000040)
Valor54 mm
CaracterísticaProfundidad (EF000049)
Valor51.5 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorGris
CaracterísticaPisos puenteados internamente (EF002661)
ValorSí
