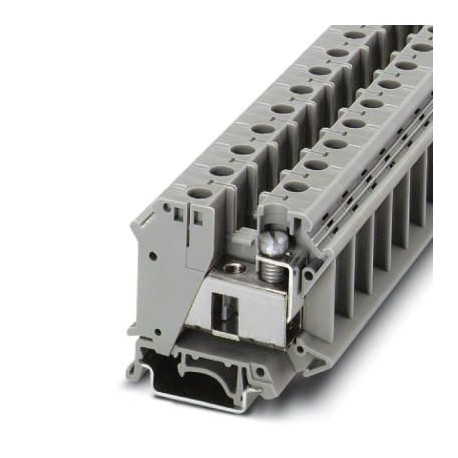

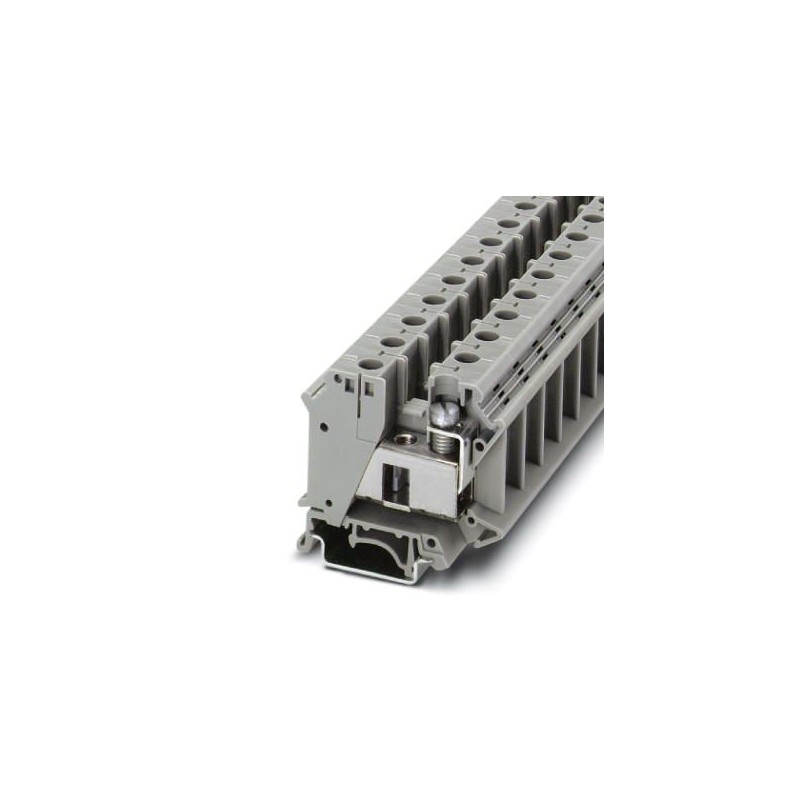

UTI 35 3074088 PHOENIX CONTACT Borne de instalación
UTI 35
3074088
PHOENIX_CONTACT
Borne de instalación, Conexión por tornillo, sección: 0,75 mm² - 35 mm², AWG: 18 - 2, anchura: 15,2 mm, color: gris, clase de montaje: NS 35/7,5, NS 35/15
Borna de instalación, tensión nominal: 800 V, corriente nominal: 125 A, Conexión por tornillo, Sección de dimensionamiento: 35 mm², sección: 0,75 mm² - 35 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Instalación de terminales de nivel
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3074088 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1151 - |
| Página del catálogo | Página 255 (C_1_2017) |
| EAN | 4046356347266 |
| Peso por unidad (sin incluir el embalaje) | 44,260 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | CN (China) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Potenciales | 1 |
| Sección nominal | 35 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V2 |
| Corriente de carga máxima | 125 A (con una sección de conductor de 35 mm²) |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 4,06 W |
| Corriente de carga máxima | 125 A (con una sección de conductor de 35 mm²) |
| Corriente nominal IN | 125 A |
| Tensión nominal UN | 800 V |
| Pared lateral abierta | No |
| Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protección del dorso de la mano | Garantizado |
| Seguridad ante contacto con los dedos | Garantizado |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Valor nominal ensayo de tensión transitoria | 9,8 kV |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Valor nominal tensión alterna soportable | 3,5 kV |
| Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
| Resultado prueba de flexibilidad | Prueba aprobada |
| Ensayo de flexión velocidad de rotación | 10 r.p.m. |
| Ensayo de flexión revoluciones | 135 |
| Ensayo de flexión de sección de conductor/peso | 0,75 mm² / 0,4 kg |
| 35 mm2/6,8 kg | |
| Result. prueba tracción | Prueba aprobada |
| Prueba de tracción sección del conductor | 0,75 mm² |
| Fuerza de tracción Valor nominal | 30 N |
| Prueba de tracción sección del conductor | 35 mm² |
| Fuerza de tracción Valor nominal | 190 N |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Asiento fijo sobre superficie de fijación | NS 32/NS 35 |
| Valor nominal | 10 N |
| Resultado de la comprobación de caída de tensión | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 3,2 mV |
| Resultado de la verificación de calentamiento | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 35 mm² |
| Corriente de corta duración | 4,2 kA |
| Resultado prueba térmica | Prueba aprobada |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 125 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 115 °C |
Datos de conexión
| Observación | Punto de embornaje |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M6 |
| Longitud a desaislar | 16 mm |
| Par de apriete mín. | 3,2 Nm |
| Par de apriete máx. | 3,7 Nm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 0,75 mm² |
| Sección de conductor rígido máx. | 35 mm² |
| Sección de conductor AWG mín. | 18 |
| Sección de conductor AWG máx. | 2 |
| Sección de conductor flexible mín. | 0,75 mm² |
| Sección de conductor flexible máx. | 35 mm² |
| Sección del conductor flexible AWG mín. | 18 |
| Sección del conductor flexible AWG máx. | 2 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 35 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 35 mm² |
| Sección con peine puenteador rígido máx. | 35 mm² |
| Sección con peine puenteador flexible máx. | 35 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,75 mm² |
| 2 conductores con la misma sección, rígidos máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 10 mm² |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141111eCl@ss 4.127141111eCl@ss 5.027141138eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141125eCl@ss 8.027141125eCl@ss 9.027141125
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3074088-UTI 35 | 133 Kbytes |
|
