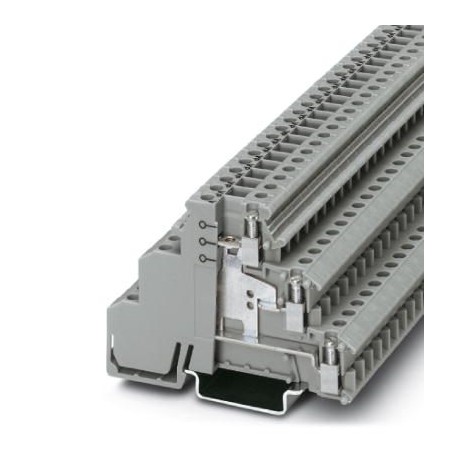

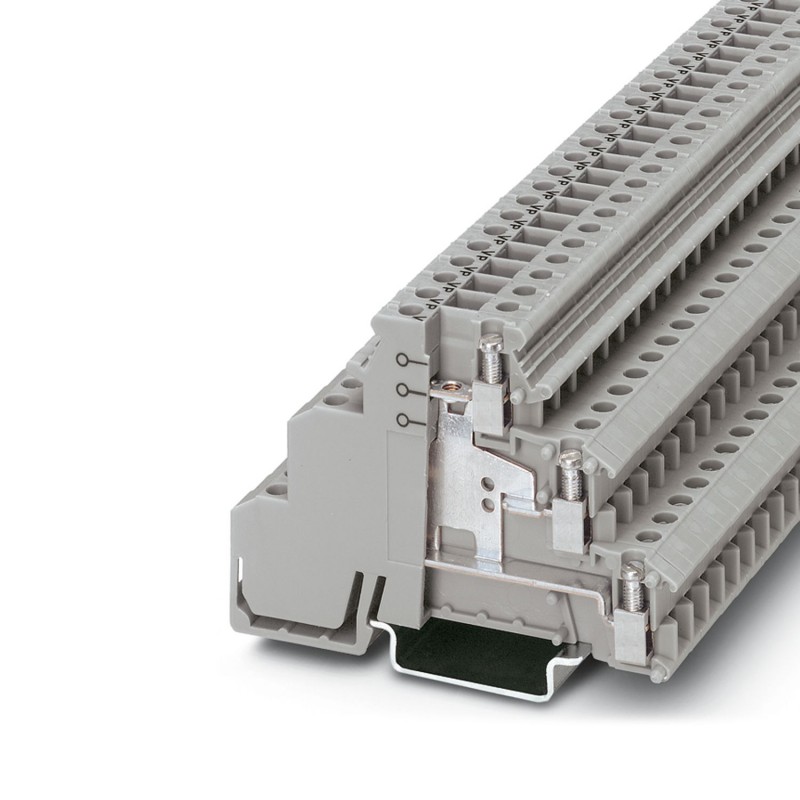

DIKD 1,5-PV 2715092 PHOENIX CONTACT Borna de actuador/sensor de proximidad, con empalmadores de potencial, t..
DIKD 1,5-PV
2715092
PHOENIX_CONTACT
50
Borna de actuador/sensor de proximidad, con empalmadores de potencial, tensión nominal: 250 V, corriente nominal: 24 A, tipo de conexión: Conexión por tornillo, 1., 2. y 3er piso, Sección de dimensionamiento: 2,5 mm², sección: 0,2 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Bloque de terminales para iniciador/actuador
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Borne sensor/actuador |
| Número de conexiones | 6 |
| Número de filas | 3 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 4 kV |
| Potencia disipada máxima con condición nominal | 0,77 W |
Datos de conexión
| Número de conexiones por piso | 2 |
| Sección nominal | 2,5 mm² |
| 1., 2. y 3er piso | |
| Rosca de tornillo | M3 |
| Par de apriete | 0,5 ... 0,6 Nm |
| Longitud a desaislar | 8 mm |
| Calibre macho | A3 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 (Convertido según IEC) |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de cable flexible [AWG] | 24 ... 14 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 2,5 mm² |
| Sección con peine puenteador rígido | 4 mm² |
| Sección con peine puenteador flexible | 2,5 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 mm² ... 1 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 1 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,25 mm² ... 1 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1 mm² |
| Corriente nominal | 24 A |
| Corriente de carga máxima | 32 A (con una sección de conductor de 4 mm², la corriente de carga máxima no puede ser sobrepasada por la corriente suma de todos los conductores conectados.) |
| Tensión nominal | 250 V |
| Sección nominal | 2,5 mm² |
Dimensiones
| Anchura | 6,2 mm |
| Altura | 72,5 mm |
| Profundidad en NS 35/7,5 | 54,5 mm |
| Profundidad en NS 35/15 | 62 mm |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V2 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -40 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 125 °C |
Ensayos eléctricos
| Prueba con tensión de impulso | |
| Resultado | Prueba aprobada |
| Verificación de calentamiento | |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba aprobada |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 1,5 kV |
| Resultado | Prueba aprobada |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | No |
Ensayos mecánicos
| Resistencia mecánica | |
| Resultado | Prueba aprobada |
| Fijación en el soporte | |
| Carril/superficie de fijación | NS 35 |
| Valor nominal Fuerza de ensayo | 1 N |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Velocidad de rotación | 10 (+/- 2) r.p.m. |
| Rotaciones | 135 |
| Sección de conductor/Peso | 0,2 mm2/0,2 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Choque | |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
Montaje
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.2 mm² |
| Corriente nominal In (EF008250) | 24 A |
| Tensión nominal (EF000228) | 250 V |
| Número de pisos (EF002659) | 3 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Pisos puenteados internamente (EF002661) | Sí |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Método de montaje (EF000003) | Otros |
| Conectable transversalmente (EF005717) | Sí |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V2 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 72.5 mm |
| Profundidad (EF000049) | 54.5 mm |
| Color (EF000007) | Gris |
| Con terminal de tierra (EF002534) | No |
| Con conexión apantallada (EF002535) | No |
| Función de separación (EF006183) | No |
