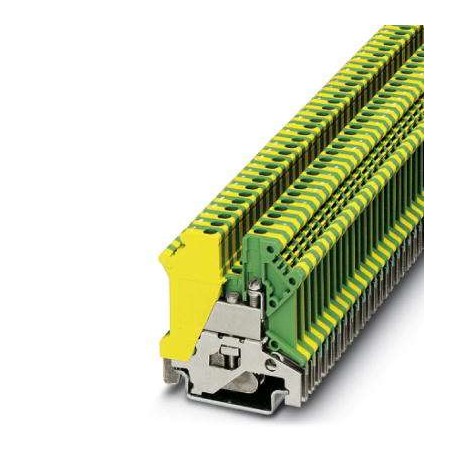

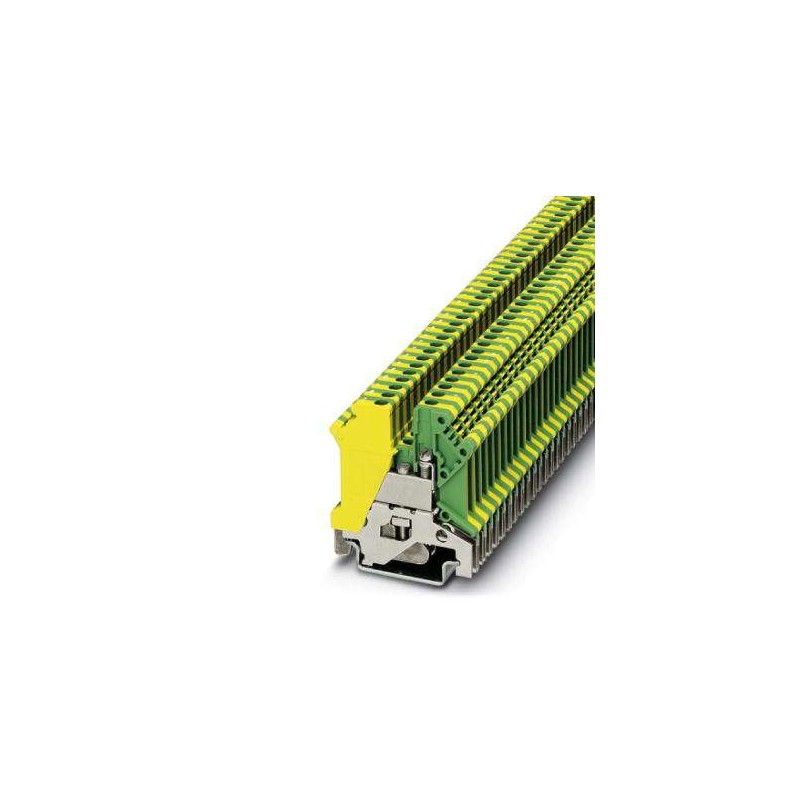

PHOENIX_CONTACT USLKG 3 0441083 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

USLKG 3 0441083 PHOENIX CONTACT Borne de tierra para carril, tipo de conexión: Conexión por tornillo, número..

Referencia: USLKG 3

Código: 0441083

Fabricante: PHOENIX_CONTACT

Descripción:

Borna de tierra, En una alineación conjunta con bornes de paso de igual contorno, hay que insertar una tapa para tensiones de aislamiento > 690 V., número de conexiones: 2, número de polos: 1, tipo de conexión: Conexión por tornillo, sección: 0,2 mm² - 4 mm², tipo de sujeción: Pie PE con tornillo de fijación, M2,5, clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: amarillo-verde
Borna de tierra, En una alineación conjunta con bornes de paso de igual contorno, hay que insertar una tapa para tensiones de aislamiento > 690 V., número de conexiones: 2, número de polos: 1, tipo de conexión: Conexión por tornillo, sección: 0,2 mm² - 4 mm², tipo de sujeción: Pie PE con tornillo de fijación, M2,5, clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: amarillo-verde

Categorías:

  • Bloques de terminales > Bloque de terminales para conductor de protección
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 443,11 €

Precio unitario: 8,8622 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Generalidades

Observación En una alineación conjunta con bornes de paso de igual contorno, hay que insertar una tapa para tensiones de aislamiento > 690 V.
Número de pisos 1
Número de conexiones 2
Sección nominal 2,5 mm²
Color amarillo-verde
Aislamiento PA
Clase de combustibilidad según UL 94 V0

Generalidades

Tensión transitoria de dimensionamiento 8 kV
Grado de polución 3
Categoría de sobretensiones III
Grupo material aislante I
Conexión según norma IEC 60947-7-2
Pared lateral abierta nein
Número de polos 1

Dimensiones

Anchura 5,2 mm
Longitud 42,5 mm
Altura NS 35/7,5 47 mm
Altura NS 35/15 54,5 mm
Altura NS 32 52 mm

Datos de conexión

Observación Observe la capacidad de corriente de los carriles.
Tipo de conexión Conexión por tornillo
Conexión según norma IEC 60947-7-2
Sección de conductor rígido mín. 0,2 mm²
Sección de conductor rígido máx. 4 mm²
Sección de conductor AWG mín. 24
Sección de conductor AWG máx. 12
Sección de conductor flexible mín. 0,2 mm²
Sección de conductor flexible máx. 2,5 mm²
Sección del conductor flexible AWG mín. 24
Sección del conductor flexible AWG máx. 14
Sección de conductor flexible con puntera, sin manguito de plástico mín. 0,25 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx. 2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín. 0,25 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx. 1,5 mm²
2 conductores con la misma sección, rígidos mín. 0,2 mm²
2 conductores con la misma sección, rígidos máx. 1,5 mm²
2 conductores con la misma sección, flexibles mín. 0,2 mm²
2 conductores con la misma sección, flexibles máx. 1,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. 0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. 1,5 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. 0,25 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. 1,5 mm²
Conexión según norma IEC/EN 60079-7
Sección de conductor rígido mín. 0,2 mm²
Sección de conductor rígido máx. 4 mm²
Sección de conductor AWG mín. 24
Sección de conductor AWG máx. 12
Sección de conductor flexible mín. 0,2 mm²
Sección de conductor flexible máx. 2,5 mm²
Longitud a desaislar 8 mm
Rosca de tornillo M3
Par de apriete mín. 0,6 Nm
Par de apriete máx. 0,8 Nm

DATASHEET - PDF
