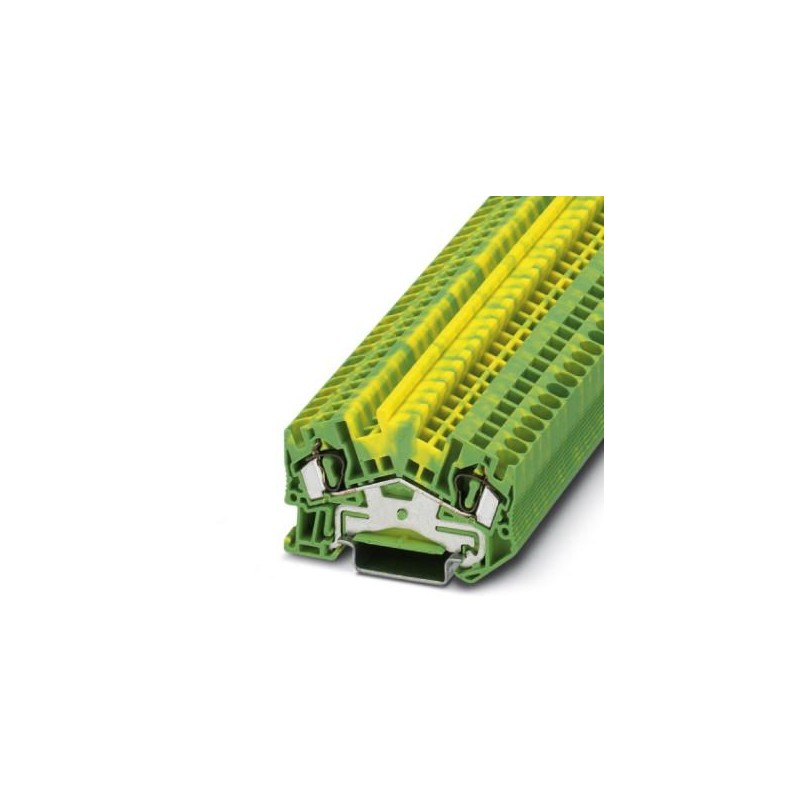

PHOENIX_CONTACT STS 4-PE 3036440 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

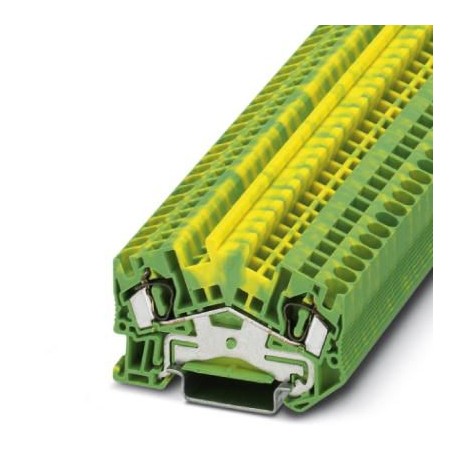

STS 4-PE 3036440 PHOENIX CONTACT Borne de tierra de conexión por resorte, tipo de conexión: Conexión por res..

Referencia: STS 4-PE

Código: 3036440

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de tierra de conexión por resorte, tipo de conexión: Conexión por resorte, número de conexiones: 2, sección:0,08 mm² - 6 mm², AWG: 28 - 10, anchura: 6,2 mm, color: amarillo-verde, clase de montaje: NS 35/7,5,  NS 35/15
Borne de tierra de conexión por resorte, número de conexiones: 2, tipo de conexión: Conexión por resorte, 1er piso, sección: 0,08 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: amarillo-verde

Categorías:

  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3036440
Unidad de embalaje50 pcs
Clave de ventaBE2121 -
Página del catálogoPágina 179 (C_1_2017)
EAN4017918876999
Peso por unidad (sin incluir el embalaje)14,740 g
Número de tarifa arancelaria85369010
País de origenDE (Alemania)

Generalidades

Número de pisos1
Número de conexiones2
Sección nominal4 mm²
Coloramarillo-verde
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Pared lateral abiertaSí
Especificación de ensayo protección contra contactoDIN EN 50274 (VDE 0660-514):2002-11
Protección del dorso de la manoGarantizado
Seguridad ante contacto con los dedosGarantizado
Resultado prueba oscilaciones, ruido de banda anchaPrueba aprobada
Especificación de ensayo, oscilaciones, ruido de banda anchaDIN EN 50155 (VDE 0115-200):2008-03
Espectro de ensayoPrueba de durabilidad categoría 2, en el bogie
Frecuencia de ensayof1= 5 Hz hasta f2= 250 Hz
Nivel ASD6,12 (m/s2)2/Hz
Aceleración3,12 g
Duración de ensayo por eje5 h
Direcciones de ensayoEjes X, Y y Z
Resultado prueba de choquePrueba aprobada
Especificación de ensayo, prueba de choqueDIN EN 50155 (VDE 0115-200):2008-03
Tipo de choqueSemisinusoide
Aceleración30g
Duración del choque18 ms
Número de choques por dirección3
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))125 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)27,5 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura6,2 mm
Ancho de tapa2,2 mm
Longitud64,5 mm
Altura NS 35/7,543 mm
Altura NS 35/1550,5 mm

Datos de conexión

ObservaciónObserve la capacidad de corriente de los carriles.
Tipo de conexiónConexión por resorte
Longitud de pelado8 mm ... 10 mm
Conexión según normaIEC 60947-7-2
Sección de conductor rígido mín.0,08 mm²
Sección de conductor rígido máx.6 mm²
Sección de conductor AWG mín.28
Sección de conductor AWG máx.10
Sección de conductor flexible mín.0,08 mm²
Sección de conductor flexible máx.4 mm²
Sección del conductor flexible AWG mín.28
Sección del conductor flexible AWG máx.12
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.4 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.4 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.1 mm²
Conexión según normaIEC/EN 60079-7
Sección de conductor rígido mín.0,08 mm²
Sección de conductor rígido máx.6 mm²
Sección de conductor AWG mín.28
Sección de conductor AWG máx.10
Sección de conductor flexible mín.0,08 mm²
Sección de conductor flexible máx.4 mm²
Calibre machoA4

Normas y especificaciones

Conexión según normaCSA
IEC 60947-7-2
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 3036440 Bloques de terminales (EC000901)

CaracterísticaFunción PEN posible (EF002544)
ValorNo
CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.08 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.14 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.08 mm²
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión de abrazadera con resorte
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión mediante grapa
CaracterísticaNúmero de puntos de sujeción por piso (EF002660)
Valor2
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaTemperatura de operatividad (EF002393)
Valor-60 °C
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaAnchura (EF000008)
Valor6.2 mm
CaracterísticaAltura (EF000040)
Valor64.5 mm
CaracterísticaPlaca de cierre necesaria (EF002525)
ValorSí
CaracterísticaColor (EF000007)
ValorVerde/amarillo

DATASHEET - PDF
