> >>UTTB 2,5-LA 24 RD 3046692 PHOENIX CONTACT Borne para componentes
Anterior producto Siguiente producto

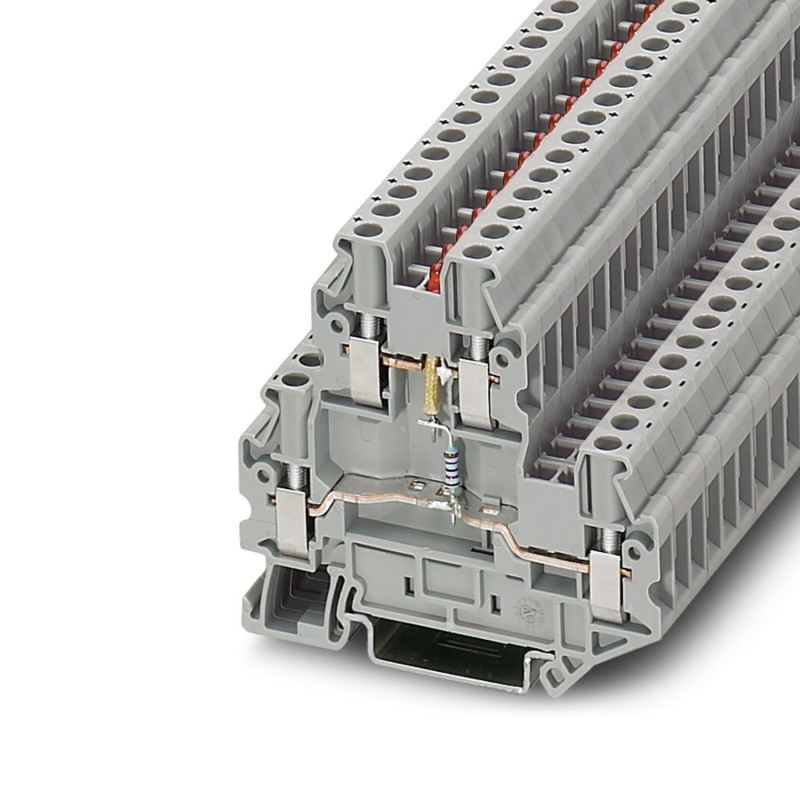

UTTB 2,5-LA 24 RD 3046692 PHOENIX CONTACT Borne para componentes Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UTTB 2,5-LA 24 RD 3046692 PHOENIX CONTACT Borne para componentes

UTTB 2,5-LA 24 RD

3046692

PHOENIX_CONTACT

50

Borne para componentes, tipo de conexión: Conexión por tornillo, sección: 0,14 mm² - 4 mm², AWG: 26 - 12, anchura: 5,2 mm, color: gris, clase de montaje: NS 35/7,5,  NS 35/15

Borne para componentes, La tensión se determina mediante la variante de indicación luminosa elegida., tensión nominal: 24 V, corriente nominal: 24 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris

Más detalles


Bornas

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $408.69
Precio unitario: $8.17

Cantidad Precio
50+$8.17
100+$7.57
150+$7.49
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Datos mercantiles

Clave de pedido3046692
Unidad de embalaje50 pcs
Clave de ventaBE1174 -
Página del catálogoPágina 224 (C_1_2017)
EAN4017918997229
Peso por unidad (sin incluir el embalaje)16,370 g
Número de tarifa arancelaria85369010
País de origenPL (Polonia)

Generalidades

ObservaciónLa tensión se determina mediante la variante de indicación luminosa elegida.
Número de pisos2
Número de conexiones4
Sección nominal2,5 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Corriente nominal IN24 A
Corriente de carga máxima28 A (con una sección de conductor de 4 mm²)
Tensión nominal UN24 V
Pared lateral abiertaSí
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))125 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)27,5 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura5,2 mm
Longitud69,9 mm
Altura NS 35/7,565 mm
Altura NS 35/1572,5 mm

Datos de conexión

Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.4 mm²
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.4 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.12
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
2 conductores con la misma sección, rígidos mín.0,14 mm²
2 conductores con la misma sección, rígidos máx.1,5 mm²
2 conductores con la misma sección, flexibles mín.0,14 mm²
2 conductores con la misma sección, flexibles máx.1,5 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.0,14 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.1,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.1,5 mm²
Tipo de conexiónConexión por tornillo
Longitud a desaislar9 mm
Calibre machoA3
Rosca de tornilloM3
Par de apriete mín.0,5 Nm
Par de apriete máx.0,6 Nm

Normas y especificaciones

Conexión según normaCSA
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf 68 Mbytes
PHOENIX CONTACT-3046692-UTTB 2,5-LA 24 RD 111 Kbytes PHOENIX CONTACT-3046692-UTTB 2,5-LA 24 RD
