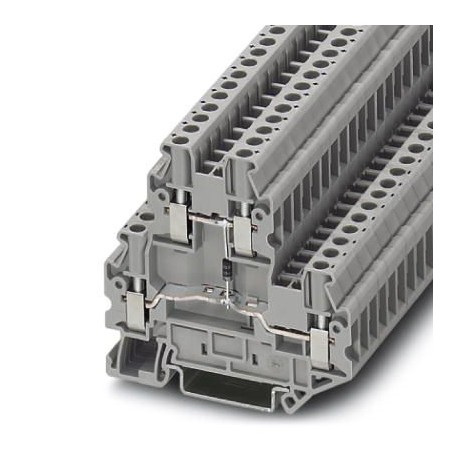

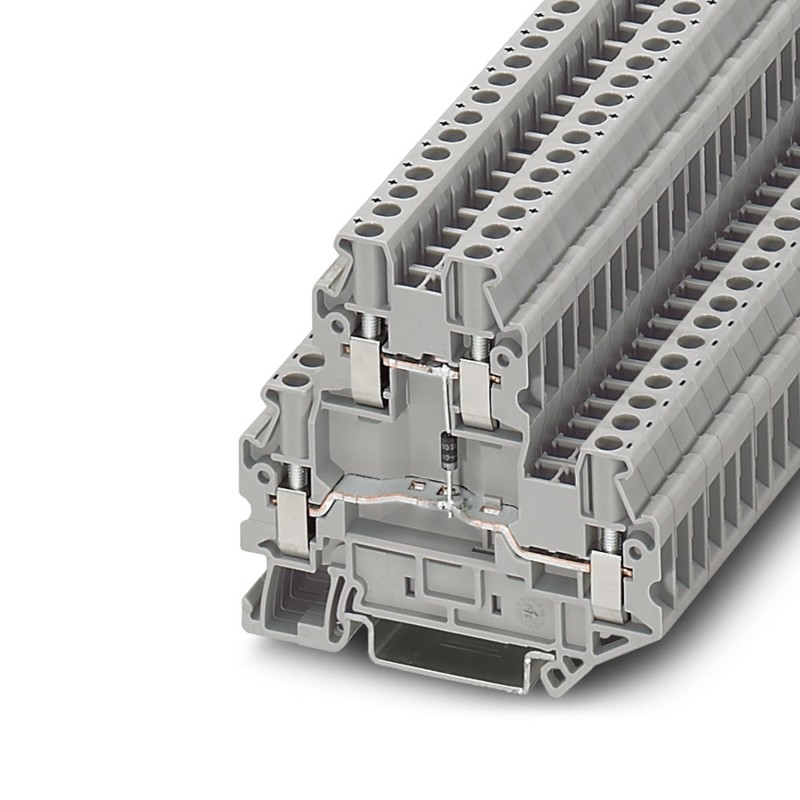

UTTB 2,5-DIO/O-U 3046650 PHOENIX CONTACT Borne para componentes, La corriente máx. queda determinada por el ..
UTTB 2,5-DIO/O-U
3046650
PHOENIX_CONTACT
50
Borne para componentes, La corriente máx. queda determinada por el diodo. Montado: diodo 1N 4007, tensión inversa: 1300 V, corriente límite constante: 0,5 A., con diodo integrado, corriente nominal: 0,5 A, tipo de conexión: Conexión por tornillo, 1er y 2º piso, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Bloque de terminales para componente
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | La corriente máx. queda determinada por el diodo. Montado: diodo 1N 4007, tensión inversa: 1300 V, corriente límite constante: 0,5 A. |
| Tipo de producto | Borne para componentes |
| Número de conexiones | 4 |
| Número de filas | 2 |
| Potenciales | 2 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 10 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión de aislamiento de dimensionamiento | 500 V |
| Tensión transitoria de dimensionamiento | 6 kV |
| Número de conexiones por piso | 2 |
| Sección nominal | 2,5 mm² |
| 1er y 2º piso | |
| Rosca de tornillo | M3 |
| Par de apriete | 0,5 ... 0,6 Nm |
| Longitud a desaislar | 9 mm |
| Calibre macho | A3 |
| Sección de conductor rígido | 0,14 mm² ... 4 mm² |
| Sección de conductor AWG | 26 ... 12 (Convertido según IEC) |
| Sección de conductor flexible | 0,14 mm² ... 4 mm² |
| Sección de cable flexible [AWG] | 26 ... 12 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, rígidos | 0,14 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,14 mm² ... 1,5 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,14 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1,5 mm² |
| Corriente nominal | 0,5 A |
| Corriente de carga máxima | 0,5 A |
| Sección nominal | 2,5 mm² |
| Tipo de componente | Diodo 1N4007 |
| Tensión inversa | 1300 V |
| Anchura | 5,2 mm |
| Ancho de tapa | 2,2 mm |
| Altura | 69,9 mm |
| Profundidad | 64,4 mm |
| Profundidad en NS 35/7,5 | 65 mm |
| Profundidad en NS 35/15 | 72,5 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Datos mecánicos | |
| Pared lateral abierta | Sí |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Corriente nominal In (EF008250) | 0.5 A |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de pisos (EF002659) | 2 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Pisos puenteados internamente (EF002661) | No |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 5.2 mm |
| Altura (EF000040) | 69.9 mm |
| Profundidad (EF000049) | 64.4 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Gris |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3046650-UTTB 2,5-DIO/O-U | 116 Kbytes |
|
