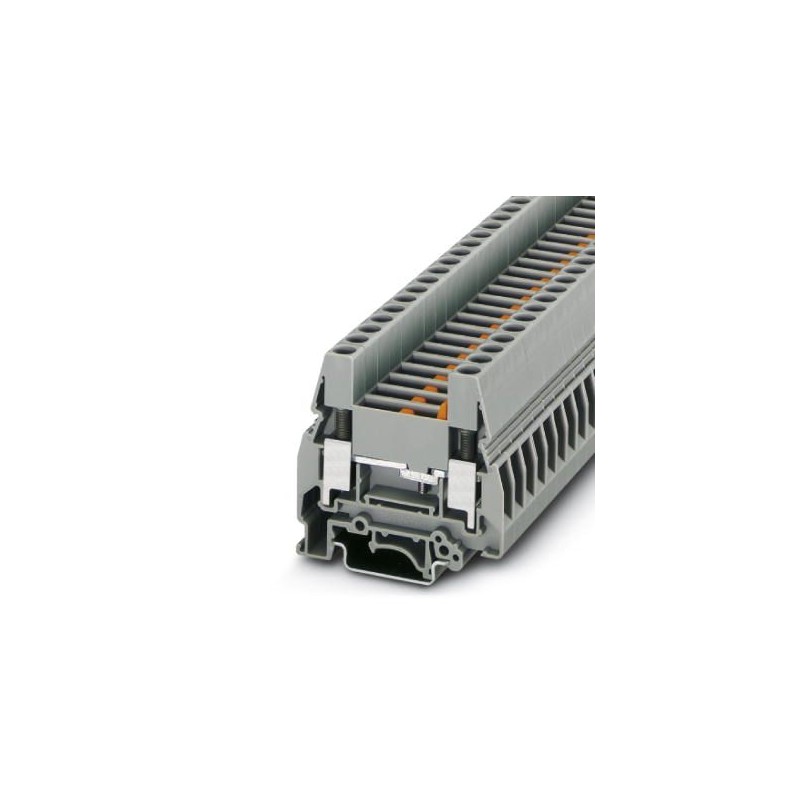

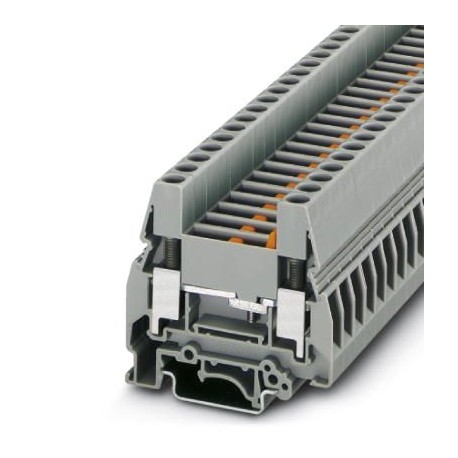

URTK/S-BEN 10 0309109 PHOENIX CONTACT Borne interrump. para circ. medida, con eslabón deslizante, tipo de co..
URTK/S-BEN 10
0309109
PHOENIX_CONTACT
Borne interrump. para circ. medida, tensión nominal: 500 V, corriente nominal: 57 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 10 mm², sección: 0,5 mm² - 16 mm² , clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: gris
Bloques de terminales > Bloque de terminales para separación y medida
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 10 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
Generalidades
| Tensión transitoria de dimensionamiento | 6 kV |
|---|---|
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 57 A |
| Corriente de carga máxima | 76 A (con una sección de conductor de 16 mm²) |
| Tensión nominal UN | 500 V |
| Pared lateral abierta | ja |
Dimensiones
| Longitud | 61 mm |
|---|---|
| Anchura | 8,2 mm |
| Altura NS 35/7,5 | 58,5 mm |
| Altura NS 35/15 | 66 mm |
| Altura NS 32 | 63,5 mm |
Datos de conexión
| Observación | Punto de embornaje |
|---|---|
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 6 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 10 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 4 mm² |
| Sección con peine puenteador rígido máx. | 10 mm² |
| Sección con peine puenteador flexible máx. | 10 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 11 mm |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,5 Nm |
| Par de apriete máx. | 1,8 Nm |
| Seccionador | M3 0,6 Nm 0,8 Nm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-0309109-URTK/S-BEN 10 | 165 Kbytes |
|
