PHOENIX_CONTACTI/OIB IL IFS-MA-PAC 2692720 PHOENIX CONTACT Maestro de bus de sistema Inline, para la conexión del bus de siste..

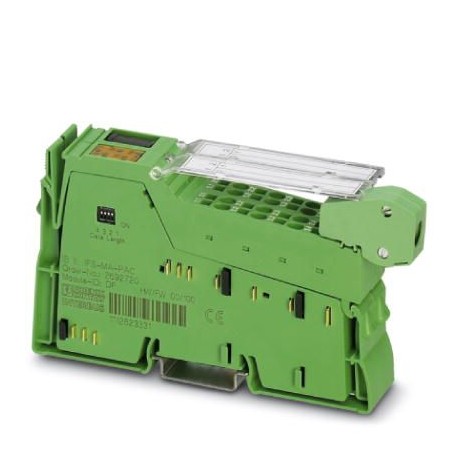

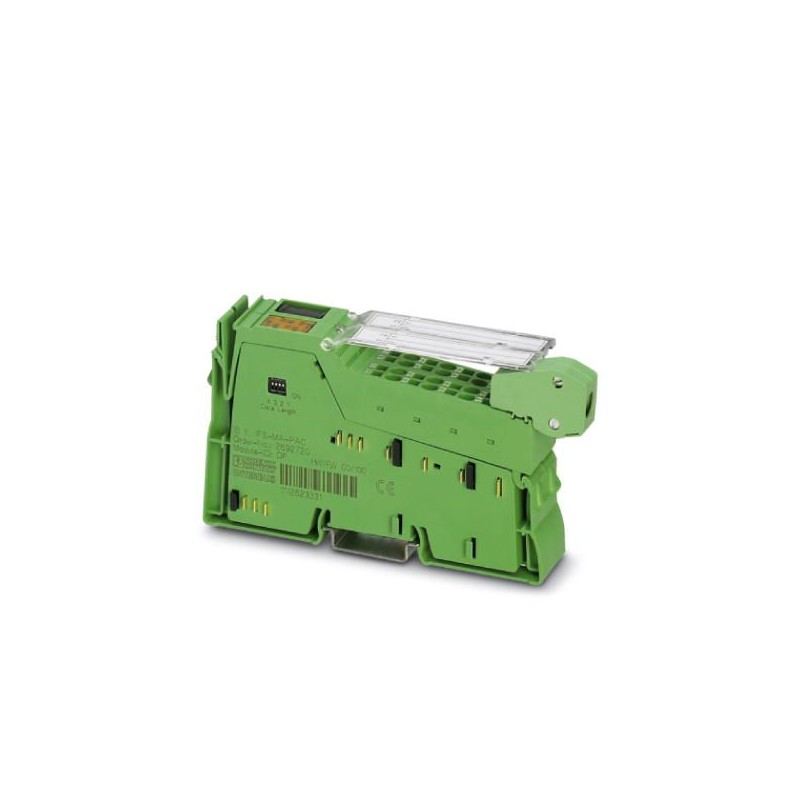

PHOENIX_CONTACT IB IL IFS-MA-PAC 2692720 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

IB IL IFS-MA-PAC 2692720 PHOENIX CONTACT Maestro de bus de sistema Inline, para la conexión del bus de siste..

Referencia: IB IL IFS-MA-PAC

Código: 2692720

Fabricante: PHOENIX_CONTACT

Descripción:

Maestro de bus de sistema Inline, para la conexión del bus de sistema de interfaz, completo con accesorios (conector macho y campo de rotulación)

Categorías:

  • Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
  • PHOENIX_CONTACT > I/O

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 235,07 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2692720
Unidad de embalaje1 pcs
Clave de ventaDRI153 -
Página del catálogoPágina 173 (C_6_2017)
EAN4046356448932
Peso por unidad (sin incluir el embalaje)171,700 g
Número de tarifa arancelaria85371091
País de origenDE (Alemania)

Observación

Restricción de uso1

Medidas

Esquema de dimensiones
Anchura24,4 mm
Altura135 mm
Profundidad71,5 mm

Datos de conexión

DenominaciónConectores Inline
Tipo de conexiónConexión por resorte
Sección de conductor rígido mín.0,08 mm²
Sección de conductor rígido máx.1,5 mm²
Sección de conductor flexible mín.0,08 mm²
Sección de conductor flexible máx.1,5 mm²
Sección de conductor AWG mín.28
Sección de conductor AWG máx.16
Longitud a desaislar8 mm

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 55 °C
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 85 °C
Humedad de aire admisible (servicio)10 % ... 95 % (según DIN EN 61131-2)
Humedad de aire admisible (almacenamiento / transporte)10 % ... 95 % (según DIN EN 61131-2)
Presión de aire (servicio)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte)70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Índice de protecciónIP20

Generalidades

Tipo de montajeCarril
Peso neto130 g

Interfaces

DenominaciónBus local Inline
Tipo de conexiónMódulo de zócalo de bus
Velocidad de transmisión500 kBit/s
InterfazBus de sistema INTERFACE
Tipo de conexiónConector apantallado Inline
Física de transmisiónSingle wire
Número de canales1
Protocolos soportadosCAN
InterfazInterfaz de programación (puerto S)
Número de canales1
Protocolos soportadosSerie

Potenciales Inline

DenominaciónSuministro de la lógica (UL)
Tensión de alimentación7,5 V DC (a través de maniobra de potencial)
Absorción de corrientetíp. 66 mA
máx. 78 mA
DenominaciónAlimentación del circuito principal (UM)
Tensión de alimentación24 V DC (a través de maniobra de potencial)
19,2 V DC ... 30 V DC
Absorción de corrientetíp. 141 mA
máx. 300 mA

Separación de potencial

Trayecto de comprobaciónAlimentación 24 V UM, bus, lógica / interfaz INTERFACE 500 V AC 50 Hz 1 min.
Alimentación 24 V UM, bus, lógica / tierra funcional 500 V AC 50 Hz 1 min.
Interfaz INTERFACE / tierra funcional 500 V AC 50 Hz 1 min.

Normas y especificaciones

Clase de protecciónIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 2692720 Controladores lógicos programables PLC (EC001604)

CaracterísticaTensión de alimentación CC (EF007534)
Valor19.2 V
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCC
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaCon aislamiento galvánico (EF003272)
ValorSí
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorNo
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor24.3 mm
CaracterísticaAltura (EF000040)
Valor136.161275 mm
CaracterísticaProfundidad (EF000049)
Valor71.44238 mm
