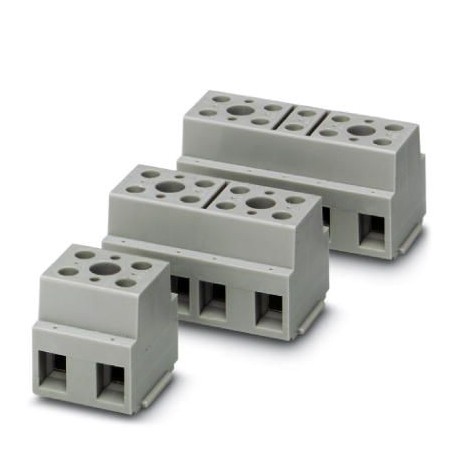

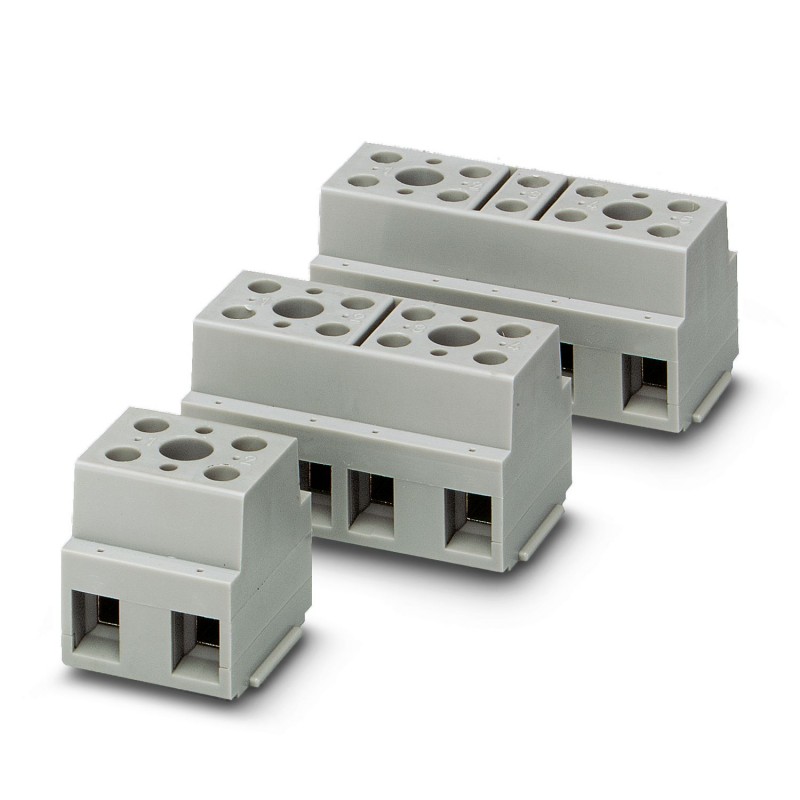

G 10/ 2 2716703 PHOENIX CONTACT Terminal de aparato, tensión nominal: 800 V, corriente nominal: 57 A, número..
G 10/ 2
2716703
PHOENIX_CONTACT
10
Terminal de aparato, tensión nominal: 800 V, corriente nominal: 57 A, número de conexiones: 4, número de polos: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 10 mm², sección: 0,5 mm² - 16 mm², clase de montaje: atornillado directo, color: gris
Bloques de terminales > Bloque de terminales monopolar y multipolar
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Borne de paso |
| Familia de productos | G |
| Número de polos | 2 |
| Número de conexiones | 4 |
| Número de filas | 1 |
| Potenciales | 2 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 10 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 1,82 W |
| Número de conexiones por piso | 4 |
| Sección nominal | 10 mm² |
| Rosca de tornillo | M4 |
| Par de apriete | 1,5 ... 1,8 Nm |
| Longitud a desaislar | 12 mm |
| Calibre macho | A3 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,5 mm² ... 16 mm² |
| Sección de conductor AWG | 20 ... 6 (Convertido según IEC) |
| Sección de conductor flexible | 0,5 mm² ... 10 mm² |
| Sección de cable flexible [AWG] | 20 ... 8 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,5 mm² ... 16 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 16 mm² |
| 2 conductores con la misma sección, rígidos | 0,5 mm² ... 6 mm² |
| 2 conductores con la misma sección, flexibles | 0,5 mm² ... 6 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,5 mm² ... 6 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 6 mm² |
| Corriente nominal | 57 A |
| Corriente de carga máxima | 76 A (con una sección de conductor de 16 mm²) |
| Tensión nominal | 800 V |
| Sección nominal | 10 mm² |
| Esquema de dimensiones |  |
| Anchura | 29 mm |
| Altura | 33 mm |
| Profundidad | 31 mm |
| Diámetro de taladro | 4,2 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V2 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -40 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 125 °C |
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 9,8 kV |
| Resultado | Prueba aprobada |
| Verificación de calentamiento | |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 10 mm² | 1,2 kA |
| Corriente admisible de corta duración 16 mm² | 1,92 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 2 kV |
| Resultado | Prueba aprobada |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Resistencia mecánica | |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Velocidad de rotación | 10 r.p.m. |
| Rotaciones | 135 |
| Sección de conductor/Peso | 0,5 mm2/0,3 kg |
| 10 mm2/2 kg | |
| 16 mm2/2,9 kg | |
| Resultado | Prueba aprobada |
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Conexión según norma | IEC 60947-7-1 |
| Tipo de montaje | atornillado directo |
| Característica | Valor |
|---|---|
| Ejecución a prueba de explosión "Ex e" (EF008498) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.5 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Número de polos (EF001391) | 2 |
| Método de montaje (EF000003) | Otros |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Gris |
