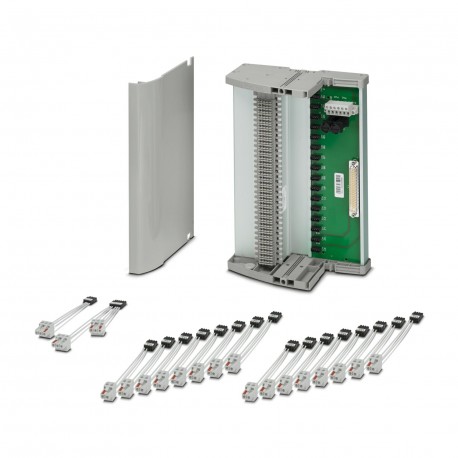

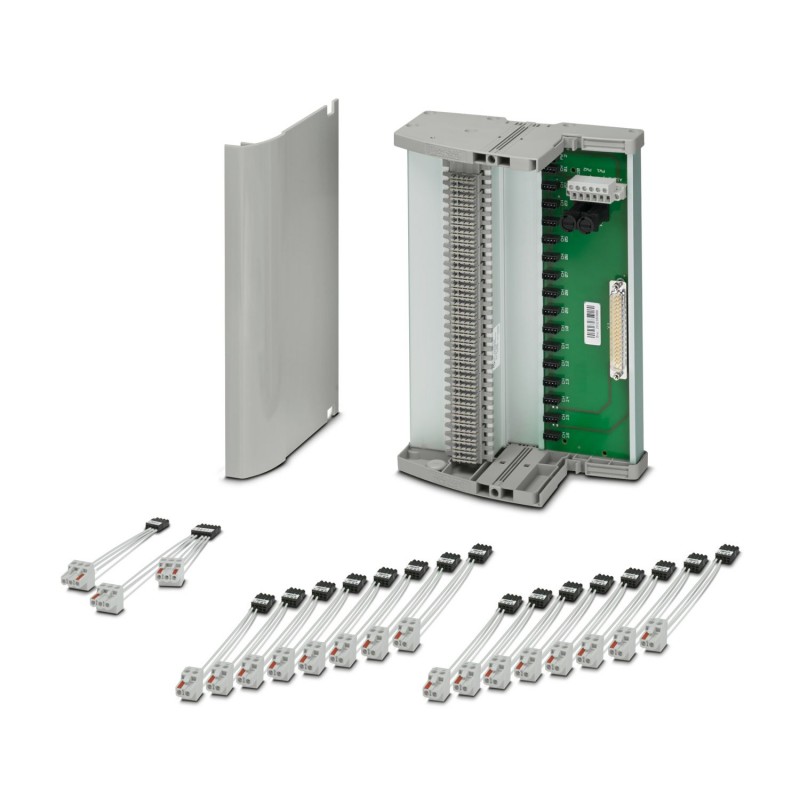

TC-D37SUB-ADIO16-EX-P-UNI 2924854 PHOENIX CONTACT Termination Carrier universal para conectar 16 amplificado..
TC-D37SUB-ADIO16-EX-P-UNI
2924854
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Termination Carrier universal para conectar 16 amplificadores de separación MACX Analog Ex i a tarjetas de entrada/salida digitales o analógicas, a través de conectores enchufables D-SUB, 37 polos (conexión 1:1)
Controladores industriales (PLC) > Módulo de transferencia
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
| Tipo de producto | Soportes modulares |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Propiedades de aislamiento: Líneas de fuga y espacios de aire | |
| Aislamiento | Aislamiento básico |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Corriente máx. admisible | 1 A (Señal/canal) |
| Tensión nominal UN | < 30 V DC (por señal/canal) |
| Líneas de fuga y espacios de aire | |
| Tensión de aislamiento de dimensionamiento | 50 V |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Sistema de control compatible universal | |
| Tarjeta de E/S adecuada | universal |
| Alimentación | |
| Denominación | Módulo de alimentación |
| Observación | Alimentación a través de módulo de alimentación y señalización de errores 2904673 TC-MACX-MCR-PTB. |
| Fusible | 2x 2,5 A En placa de circuito impreso, lento (sustituible) |
| Tensión de entrada | 24 V DC |
| Rango de tensión de entrada | 19,2 V DC ... 30 V DC |
| Corriente de entrada | ≤ 2 A |
| Alimentación redundante | sí, desacoplado por diodo |
| Protección contra inversión de polaridad y protección contra sobretensiones | sí |
| Denominación Salida | Salida de conmutación |
| Tipo de conmutación del contacto | 1 contacto normalmente cerrado (alarma = abierto) |
| Tensión de conmutación máxima | 50 V DC (0,3 A) |
| 30 V DC (2 A) | |
| 33 V AC (2 A) | |
| Alimentación de tensión | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 7 mm |
| Número de conexiones | 1 |
| Número de polos | 6 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Nivel de control | |
| Tipo de conexión | Conector macho D-SUB |
| Número de conexiones | 1 |
| Número de polos | 37 |
| Indicación de estado | 1 LED rojo (error) |
| 2 LED verdes (PWR1 y PWR2) |
| Anchura | 242 mm |
| Altura | 170 mm |
| Profundidad | 159,5 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Condiciones ambientales | |
| Índice de protección | IP00 |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C (Tener en cuenta las especificaciones de los módulos) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Choque | 15g, según IEC 60068-2-27 |
| Vibración (servicio) | 2g, según IEC 60068-2-6 |
| ATEX | |
| Marcado | II 3 G Ex nA IIC T4 Gc X |
| UKCA Ex (UKEX) | |
| Marcado | II 3 G Ex nA IIC T4 Gc |
| Certificado | PxCIF21UKEX2924854X |
| UL, EE. UU. / Canadá | |
| Marcado | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC | |
| Líneas de fuga y espacios de aire | |
| Normas/especificaciones | EN 60664-1 |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | sin soporte final |
| Posición para el montaje | vertical, horizontal |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica, control lateral (EF008549) | D-Sub |
| Número de polos (EF001391) | 37 |
| Tensión nominal (EF000228) | 30 V |
| Corriente nominal (EF000227) | 1 A |
| Profundidad (EF000049) | 159.5 mm |
| Anchura (EF000008) | 242 mm |
| Altura (EF000040) | 170 mm |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2924854-TC-D37SUB-ADIO16-EX-P-UNI | 123 Kbytes |
|
