PHOENIX_CONTACTInterfaceTC-2D37SUB-DO16-ESD-AR-UNI 2902913 PHOENIX CONTACT Termination Carrier universal para conexión redundante de..

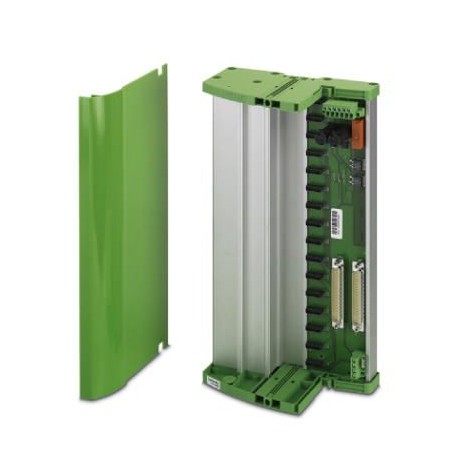

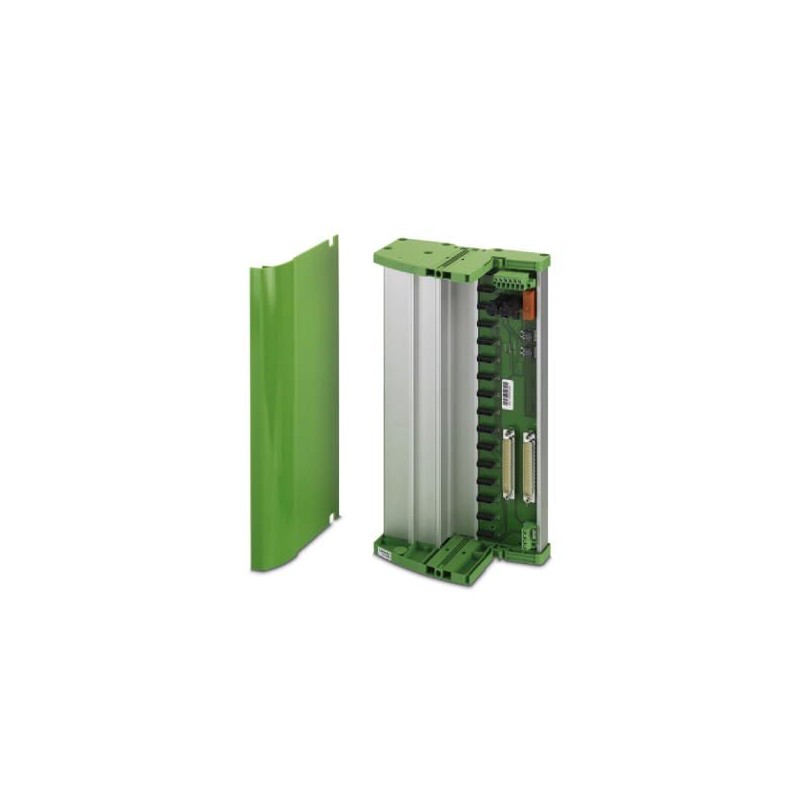

PHOENIX_CONTACT TC-2D37SUB-DO16-ESD-AR-UNI 2902913 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

TC-2D37SUB-DO16-ESD-AR-UNI 2902913 PHOENIX CONTACT Termination Carrier universal para conexión redundante de..

Referencia: TC-2D37SUB-DO16-ESD-AR-UNI

Código: 2902913

Fabricante: PHOENIX_CONTACT

Producto bajo demanda, no admite devolución.

Descripción:

Termination Carrier universal para conexión redundante de 16 módulos PSR-FSP a tarjetas de salida digitales a través de dos conectores enchufables D-SUB, 37 polos (conexión 1:1). Solución para aplicaciones de parada de emergencia (Emergency Shut Down, ESD).

Categorías:

  • Controladores industriales (PLC) > Módulo de transferencia
  • PHOENIX_CONTACT > Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 487,47 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2902913
Unidad de embalaje1 pcs
Clave de ventaCK274W -
Página del catálogoPágina 289 (C_6_2017)
EAN4046356703703
Peso por unidad (sin incluir el embalaje)1.521,000 g
Número de tarifa arancelaria85369010
País de origenDE (Alemania)

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Generalidades

Tensión nominal UN< 50 V DC (por señal/canal)
Corriente máx. admisible1 A (Señal/canal)
Índice de protecciónIP00

Alimentación

DenominaciónAlimentación del aparato
Rango de tensión de entrada21,1 V DC ... 26,4 V DC
Corriente de entrada≤ 2 A
Alimentación redundantesí, desacoplado por diodo
Protección contra inversión de polaridad y protección contra sobretensionessí
Denominación SalidaSalida de conmutación
Tipo de contacto1 contacto normalmente cerrado (alarma = abierto)
Fusible2,5 A En placa de circuito impreso, lento (sustituible)
Indicación de estado2 LED rojos (error)
2 LED verdes (PWR1 y PWR2)

Conexión 1

Denominación ConexiónAlimentación de tensión
Tipo de conexiónConexión por tornillo
Longitud a desaislar7 mm
Número de conexiones1
Número de polos6
Sección de conductor rígido0,14 mm² ... 2,5 mm²
Sección de conductor flexible0,14 mm² ... 2,5 mm²
Sección de conductor AWG24 ... 12

Conexión 2

Denominación ConexiónNivel de control
Tipo de conexiónConector macho D-SUB
Número de conexiones2
Número de polos37

Condiciones ambientales

Temperatura ambiente (servicio)-20 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 80 °C
Humedad de aire admisible (servicio)5 % ... 95 % (sin condensación)
Choque15g, según IEC 60068-2-27
Vibración (servicio)2g, según IEC 60068-2-6
Altura de fijación≤ 2000 m

Dimensiones

Anchura304 mm
Altura170 mm
Profundidad160 mm

Normas y especificaciones

DenominaciónLíneas de fuga y espacios de aire
Normas/especificacionesDIN EN 50178
Tensión de aislamiento de dimensionamiento50 V
Tensión transitoria de dimensionamiento0,5 kV
AislamientoAislamiento básico
Clase de combustibilidad según UL 94V0
Choque15g, según IEC 60068-2-27
Vibración (servicio)2g, según IEC 60068-2-6
UL, EE.UU. / CanadáUL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T4
Class I, Zone 2, Group IIC

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2902913 Controladores lógicos programables PLC (EC002780)

CaracterísticaEjecución de la conexión eléctrica, control lateral (EF008549)
ValorD-Sub
CaracterísticaNúmero de polos (EF001391)
Valor37
CaracterísticaTensión nominal (EF000228)
Valor50 V
CaracterísticaCorriente nominal (EF000227)
Valor1 A
CaracterísticaProfundidad (EF000049)
Valor159.5 mm
CaracterísticaAnchura (EF000008)
Valor304 mm
CaracterísticaAltura (EF000040)
Valor170 mm
CaracterísticaMétodo de montaje (EF000003)
ValorCarril de perfil de sombrero 35 mm
