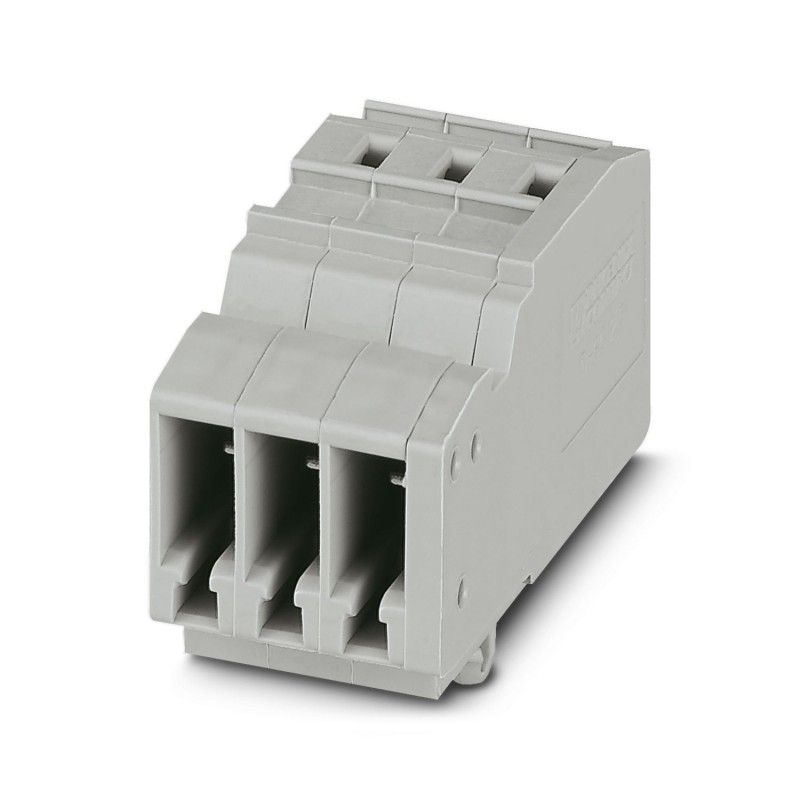

SC 2,5-RZ/ 3 3041529 PHOENIX CONTACT Acoplamiento COMBI, tensión nominal: 500 V, corriente nominal: 24 A, nú..
SC 2,5-RZ/ 3
3041529
PHOENIX_CONTACT
50
Acoplamiento COMBI, tensión nominal: 500 V, corriente nominal: 24 A, número de conexiones: 1, número de polos: 3, tipo de conexión: Conexión por resorte, Sección de dimensionamiento: 2,5 mm², sección: 0,08 mm² - 4 mm², clase de montaje: En placa de montaje, color: gris
Bloques de terminales > Adaptador de enchufe para bloques de terminales
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Acoplamiento de bornes |
| Número de polos | 3 |
| Paso | 5,2 mm |
| Número de conexiones | 1 |
| Número de filas | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 03 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Potencia disipada máxima con condición nominal | 0,77 W |
| Sección nominal | 2,5 mm² |
| Longitud de pelado | 8 mm ... 10 mm |
| Calibre macho | A3 |
| Conexión según norma | IEC 61984 |
| Sección de conductor rígido | 0,08 mm² ... 4 mm² |
| Sección de conductor AWG | 28 ... 12 (Convertido según IEC) |
| Sección de conductor flexible | 0,08 mm² ... 2,5 mm² |
| Sección de cable flexible [AWG] | 28 ... 14 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² |
| Corriente nominal | 24 A |
| Corriente de carga máxima | 24 A (con una sección de conductor de 4 mm²) |
| Tensión nominal | 500 V |
| Sección nominal | 2,5 mm² |
| Anchura | 15,6 mm |
| Ancho de tapa | 2,2 mm |
| Altura | 37,2 mm |
| Profundidad | 21,8 mm |
| Distancia entre taladros | 5,2 mm |
| Diámetro de taladro | 3,5 mm |
| Paso | 5,2 mm |
| Grosor de chapa | 0,8 mm ... 1,5 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 7,3 kV |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 2,5 mm² | 0,3 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 1,89 kV |
| Resultado | Prueba aprobada |
| Datos mecánicos | |
| Pared lateral abierta | Sí |
| Datos técnicos | |
| Distancia entre taladros | 5,2 mm |
| Fijación en el soporte | |
| Carril/superficie de fijación | Pared metálica de 1 mm |
| Valor nominal Fuerza de ensayo | 1 N |
| Resultado | Prueba aprobada |
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
| Frecuencia | f1= 5 Hz hasta f2= 150 Hz |
| Nivel ASD | 0,964 (m/s²)²/Hz |
| Aceleración | 0,58g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C (para la temperatura de servicio máx. véase la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Conexión según norma | IEC 61984 |
| Tipo de montaje | En placa de montaje |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.08 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.08 mm² |
| Sección de conductor conectable (EF007343) | 0.08 mm² |
| Número total de polos sin contacto de puesta a tierra (EF006240) | 1 |
| Anchura (EF000008) | 17.65 mm |
| Apilamiento (EF006169) | No |
| Número de polos (EF001391) | 3 |
