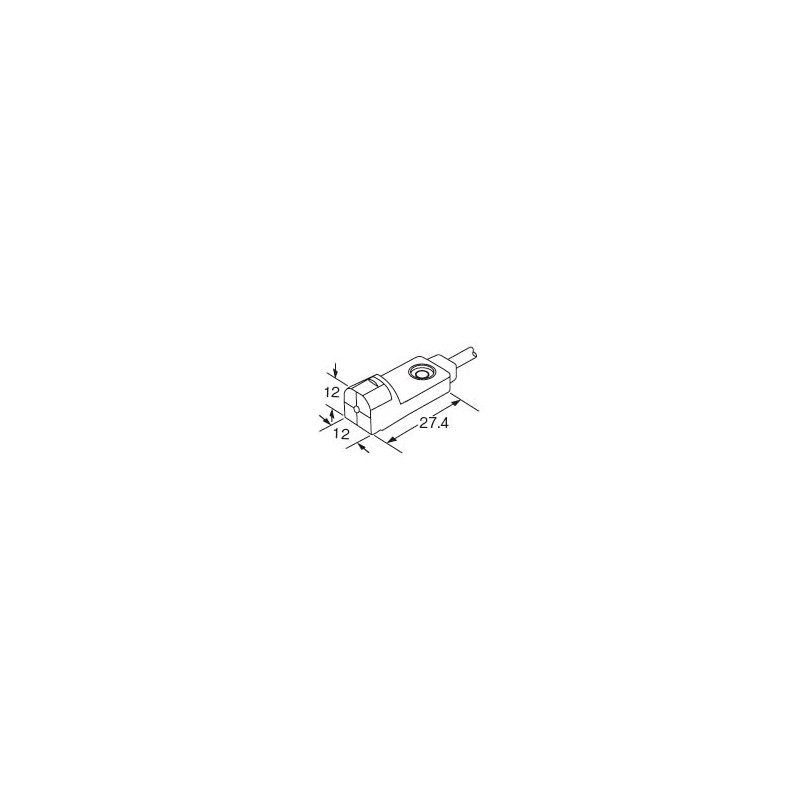

UGXH12A GX-H12A PANASONIC Detector de proximidad rectangular, detección frontal, 4,0 mm. NA, NPN
UGXH12A
GX-H12A
PANASONIC
GX-H12A: Detector inductivo rectangular, detección frontal, 4,0 mm. NA, NPN
Detector de proximidad rectangular, detección frontal, 4,0 mm. NA, NPN
Sensor de proximidad inductivo en forma de H12A_Rectangular GX Salida Sensor_Rectangular sensor de proximidad inductivo GX-F/H_NPN
Detectores de Proximidad Inductivos - PANASONIC > GX-F/H Detector de proximidad inductivo rectangular - PANASONIC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC
Más vendidos
▲Más Información
▲| Número De Producto | GX-H12A |
| Número De Parte | GX-H12A |
| Producto | De forma Rectangular Inductivo Sensor de Proximidad |
| Detalles | NPN salida |
| Nombre del producto | De forma Rectangular Inductivo Sensor de Proximidad GX-F/H |
| Elemento | Especificaciones |
|---|---|
| Número De Producto | GX-H12A |
| Número De Parte | GX-H12A |
| Marcado CE de la directiva de cumplimiento | La Directiva de EMC, Directiva RoHS |
| Max. operación de distancia | 4.0 mm0.158 enmás o menos el 8 % (Nota) La operación de máxima distancia representa la distancia máxima para la que el sensor puede detectar el estándar de detección de objetos. |
| Estable rango de detección | De 0 a 3.3 mm0 a 0.130 en (Nota) La estable rango de detección representa el rango de detección para que el sensor puede detectar de forma estable el estándar de detección de objetos incluso si hay un ambiente derivación de la temperatura compensada y/o suministro de la fluctuación de voltaje. |
| Estándar de detección de objetos | La hoja de hierro de 20 × 20 × t 1 mm0.787 × 0.787 × t 0.039 in |
| Histéresis | 20 % o menos de la operación a distancia(con el estándar de detección de objeto) |
| Repetibilidad | A lo largo de la detección de eje, perpendicular a la percepción de eje: 0.04 mm0.002 eno menos |
| Tensión de alimentación | De 12 a 24 V DC +10/-15 % v de onda (P-P 10 % o menos |
| Consumo de corriente | 15 mA o menos |
| Salida | NPN colector abierto transistor - Máxima del disipador de corriente: 100 mA - Tensión aplicada: 30 V CC o menos (entre salida y 0 V) - Tensión Residual: 2 V o menos (a 100 mA disipador de corriente) |
| Salida:la Salida de operación de | Normalmente abierto |
| Salida:la Utilización de la categoría | DC-12 o DC-13 |
| Max. respuesta de frecuencia | 500 Hz |
| Indicador de operación | LED naranja(se ilumina cuando la salida está en ON) |
| Protección | IP68 (IEC), IP68g (JEM) (Nota) Panasonic Electric Works SUNX del IP68 método de prueba 1. Sumerja en 0 m por debajo de 0 ℃+32 ℉el agua de la superficie y dejar actuar durante 30 min. A continuación, sumerja en 0 m por debajo de +70 ℃+158 ℉el agua de la superficie y dejar actuar durante 30 min. 2. Respecto al choque térmico de la prueba en 1 como un ciclo y realizar 20 ciclos. 3. Dejar en agua a una profundidad de 1 m3.281 ften el agua de 500 horas. 4. Después de las pruebas 1 a 3, resistencia de aislamiento, la tensión de withstandability, consumo de corriente, y distancias de detección debe cumplir con el estándar de los valores. (Nota) Si se utiliza el sensor en un entorno donde se va a cortar la salpicadura de las gotas de petróleo, el sensor puede estar deteriorado debido a la adición de sustancias en el aceite. |
| Temperatura ambiente | -25 a +70 ℃-13 a +158 ℉De almacenamiento: - 40 a +85 ℃- 40 a +185 ※ |
| La humedad ambiental | De 45 a 85 % RH, Almacenamiento: 35 a 95 % RH |
| Voltaje withstandability | 1.000 V AC para un min. entre todos los terminales de alimentación conectados juntos y gabinete |
| Resistencia de aislamiento | 50 MΩ o más, con 500 V DC meghómetro entre todos los terminales de alimentación conectados juntos y gabinete |
| Resistencia a la vibración | De 10 a 500 Hz de frecuencia, de 3 mm de0.118 enel doble de amplitud (Max. 20 G) en X, Y y Z las direcciones de dos horas cada una |
| Resistencia a los golpes | 10.000 m/sDosaceleración (1.000 G aprox.) en X, Y y Z las direcciones de tres veces cada uno |
| Rango de detección de la variación:características de Temperatura | Sobre un rango de temperatura ambiente de -25 a +70 ℃ -13 a +158degrees Fahrenheit: Dentro de más o menos el 8% del rango de detección a +23 ℃ +73 ° f |
| Rango de detección de la variación:características del Voltaje | Dentro de más o menos 2 % +10/-15 % de fluctuación de la tensión de alimentación |
| Material | Carcasa: PBT El indicador de la parte: Poliéster |
| Cable | 0.15 mmDos3-core de aceite, al calor y al frío cabtyre cable de 1 m3.281 ftlargo |
| Cable de extensión | Prórroga hasta un total de 100 m328.084 ftes posible con 0,3 mmDoso más, cable. |
| Peso neto | 20 g aprox. |
