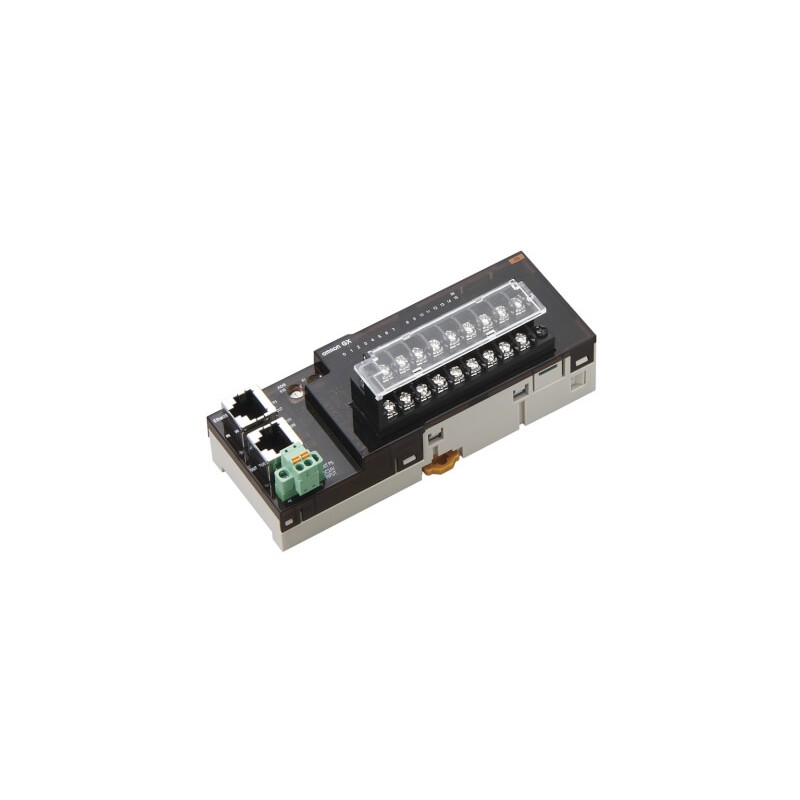

OMRON XWT-ID16 XWT 7002F XWTID16CHN - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

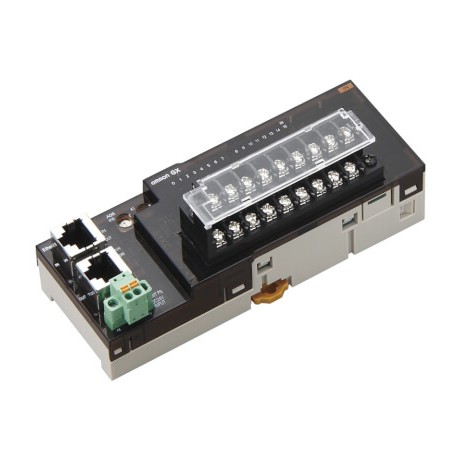

XWT-ID16 XWT 7002F XWTID16CHN OMRON Módulo Expansión 16 Entradas NPN

Referencia: XWT-ID16

Código: XWT 7002F

Número de catálogo: XWTID16CHN

Fabricante: OMRON

Descripción:

Módulo Expansión 16 Entradas NPN

Categorías:

  • Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
  • OMRON > E/S Remotas > Otros E/S Remotas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 447,78 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Características

Cuando la velocidad cuenta: E/S EtherCAT

EtherCAT es una interfaz de red para la automatización industrial que usa cables Ethernet convencionales. Realiza un uso muy eficiente del formato de transmisión Ethernet, en el que cada nodo accede al paquete de transmisión completo al vuelo. De este modo se reduce el retraso en los diferentes esclavos, en un nivel de microsegundos. Gracias a esta naturaleza, la interfaz EtherCAT resulta ideal para realizar tareas de control de movimiento. Omron proporciona soluciones de control de movimiento basadas en PLC o independientes, ambas basadas en EtherCAT. Las unidades E/S de la serie GX cuentan con las entradas y salidas básicas para estos sistemas, incluidas entradas de encoder de alta velocidad, capaces de suministrar información de posición al controlador.

  • Carcasa IP20 de tamaño compacto
  • E/S digitales ampliables
  • Bloques de terminales de E/S extraíbles
  • Tiempo de respuesta de la entrada de alta velocidad configurable

Ordering information

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

16-point NPN input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1611

16-point NPN input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1612

16-point PNP input unit

24 VDC, 6 mA per point

52×135×57

Expandable with one XWT unit

GX-ID1621

16-point PNP input unit

24 VDC, 6 mA per point

52×200×69

3-tier connection for direct sensor wiring

GX-ID1622

16-point relay output unit

2 A per point, max. 8 A per common

52×160×58

with easy-to-replace relays, expandable with one XWT unit

GX-OC1601

16-point NPN output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1611

16-point NPN output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1612

16-point PNP output unit

24 VDC, 0.5 A per point

52×135×57

Expandable with one XWT unit

GX-OD1621

16-point PNP output unit

24 VDC, 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-OD1622

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1611

8-point input + 8-point output unit (NPN)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1612

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×135×57

-

GX-MD1621

8-point input + 8-point output unit (PNP)

24 VDC, input 6 mA, output 0.5 A per point

52×200×69

3-tier connection for direct sensor wiring

GX-MD1622

4-Channel analog input unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 4 ms (4 inputs)

GX-AD0471

2-Channel analog output unit

1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,

52×135×57

Resolution 1/6000, conversion time 2 ms (2 outputs)

GX-DA0271

1-Channel incremental encoder input (24V)

Open collector, up to 125 kHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0211

1-Channel incremental encoder input (line driver)

RS422 signal level, up to 1 MHz

52×215×69

A, B, Z, 2 × Latch, Reset inputs

GX-EC0241

Expansion units

Unit Type

Specification

Size in mm (H×W×D)

Remarks

Order code

8-point PNP input expansion unit

24 VDC, 6 mA per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID08-1

16-point PNP input expansion unit

24 VDC, 6 mA per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-ID16-1

8-point PNP output expansion unit

24 VDC, 0.5 A per point

50×66×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD08-1

16-point PNP output expansion unit

24 VDC, 0.5 A per point

50×94×50

Expansion unit for GX, DRT2 and CRT1 series

XWT-OD16-1

3 port branching uni

24 VDC, 3 x RJ45

90×25×78

EtherCAT junction box for T-branching

GX-JC03

6 port branching unit

24VDC, 6 x RJ45

90×48×78

EtherCAT junction box for star branching

GX-JC06

Note:To order models with NPN (sinking) outputs and corresponding inputs (+V common), omit the “-1” from the model code.

ETIM for 226541 Controladores lógicos programables PLC (EC001599)

CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNivel a
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCC
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaTipo de corriente (entrada) (EF003033)
ValorCC
CaracterísticaTipo de salida digital (EF003601)
ValorNinguno
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaEstándar de radio UMTS (EF008525)
ValorNo
CaracterísticaSoporta el protocolo EtherCAT (EF017564)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaSoporta el protocolo para otros sistemas bus (EF003062)
ValorSí
CaracterísticaSoporta el protocolo SERCOS (EF006657)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaSoporta protocolo KNX (EF003055)
ValorNo
CaracterísticaSoporta el protocolo LON (EF003017)
ValorNo
CaracterísticaSoporta el protocolo SUCONET (EF003060)
ValorNo
CaracterísticaSoporta el protocolo Ethernet/IP (EF007521)
ValorNo
CaracterísticaEstándar de radio GSM (EF008524)
ValorNo
CaracterísticaSoporta el protocolo INTERBUS (EF003054)
ValorNo
CaracterísticaSoporta el protocolo de autopista de datos (EF003058)
ValorNo
CaracterísticaProtección contra cortocircuitos, salidas disponibles (EF003203)
ValorNo
CaracterísticaSoporta el protocolo PROFINET IO (EF007525)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet (EF003059)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaSoporta el protocolo de seguridad INTERBUS (EF006662)
ValorNo
CaracterísticaEntradas digitales configurables (EF008516)
ValorNo
CaracterísticaSalidas digitales configurables (EF008520)
ValorNo
CaracterísticaSoporta el protocolo PROFIsafe (EF007526)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorNo
CaracterísticaCertificado para áreas peligrosas UL Clase III (EF017627)
ValorNo
CaracterísticaSoporta el protocolo PROFIBUS (EF003052)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaCertificado para UL clase II (EF017625)
ValorNo
CaracterísticaCertificado para áreas peligrosas UL clase I (EF017622)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet Safety (EF007520)
ValorNo
CaracterísticaSoporta el protocolo TCP/IP (EF003050)
ValorNo
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorNo
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaSoporta el protocolo Foundation Fieldbus (EF007522)
ValorNo
CaracterísticaSoporta el protocolo SafetyBUS p (EF007527)
ValorNo
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaSoporta el protocolo Modbus (EF003057)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo G (polvos no conductores) (EF017639)
ValorNo
CaracterísticaSoporta el protocolo PROFINET CBA (EF007524)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638)
ValorNo
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo E (polvos metálicos) (EF017637)
ValorNo
CaracterísticaCon interfaz óptica (EF003028)
ValorNo
CaracterísticaSoporta el protocolo CAN (EF003053)
ValorNo
CaracterísticaSoporta el protocolo AS-Interface Safety at Work (EF007519)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo A (acetileno) (EF017632)
ValorNo
CaracterísticaCertificado para áreas peligrosas UL División 2 (EF017629)
ValorNo
CaracterísticaCertificado para áreas peligrosas UL División 1 (EF017628)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo D (propano) (EF017636)
ValorNo
CaracterísticaSoporta el protocolo ASI (EF003051)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo C (etileno) (EF017635)
ValorNo
CaracterísticaCertificado para áreas peligrosas grupo B (hidrógeno) (EF017633)
ValorNo
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor1
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de entradas digitales (EF001992)
Valor16
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de salidas digitales (EF001993)
Valor0
CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor0
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor0
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor0
CaracterísticaTensión de alimentación CC (EF007534)
Valor20.4 V
