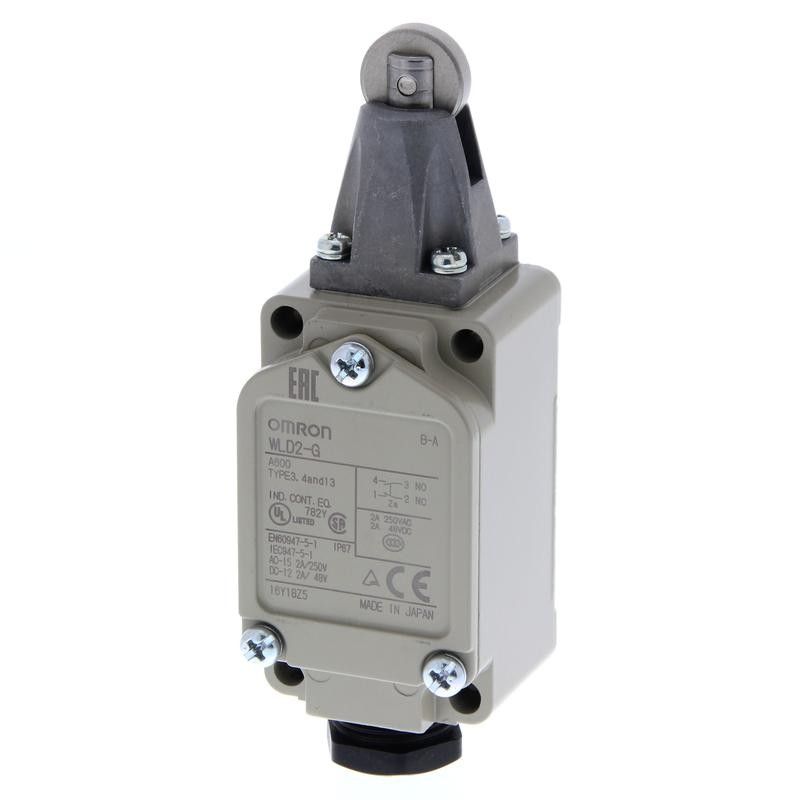

OMRON WLD2-G WL 4004C WLD2G - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

WLD2-G WL 4004C WLD2G OMRON Embolo roldana PG13.5

Referencia: WLD2-G

Código: WL 4004C

Número de catálogo: WLD2G

Fabricante: OMRON

Descripción:

Embolo roldana PG13.5

Categorías:

  • Sensores > Interruptor de posición individual
  • OMRON > Final de Carrera Industrial / Pulsadores > WL

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

  • Mayor durabilidad y mejor desempeño
  • Menor número de piezas
  • Facilidad de cableado
  • Cableado previo y directo
  • Modelos con terminal a tierra aprobados por EN y IEC y que llevan la marca de CE
  • UL,CSA

Especificaciones y modelos disponibles

Ordering Information

Actuator type

Contact Form and features

Connection method

CE Mark

Order code


Roller lever R38

DPDB1

Screw terminal (Pg13,5 conduit with ground terminal)2

Yes

WLCA2-2NG-N


Adjustable roller lever: R25 to 89 mm, pretravel 15°±5°

DPDB, Heat-resistant: 5 to 120°C

WLCA12-THG-N

Adjustable roller lever: R25 to 89 mm, pretravel 15°±5°

DPDB, LED

WLCA12-GLD-N


Roller lever R50, pretravel 15°±5°

DPDB

WLCA2-7G-N

Roller lever R63, pre-travel 15°±5°

DPDB

WLCA2-8G-N


Adjustable rod lever: 25 to 140 mm, pretravel 15°±5°

DPDB, Heat-resistant: 5 to 120°C

WLCL-THG-N

Adjustable rod lever: 25 to 140 mm, pretravel 15°±5°

DPDB, LED,

Pre-wired Connector M12 (Smart Click), with ground terminal

WLCL-2NLD-DGJ-N


Roller lever R38, High sensitive pre-travel 10°+2/-1°

DPDB, LED

WLG2-LDFS-DGJS-N

Specifications

Characteristics

Degree of protection

IP67

Durability3

Mechanical

15,000,000 operations min.4

Electrical

750,000 operations min.5

Operating speed

1 mm/s to 1 m/s (in case of WLCA2-N)

Operating frequency

Mechanical

120 operations/minute min.

Electrical

30 operations/minute min.

Rated frequency

50/60 Hz

Insulation resistance

100 MΩ min. (at 500 VDC)

Contact resistance

25 mΩ max. (initial value for the built-in switch when tested alone)

Dielectric strength

Between terminals of the same polarity

1,000 VAC (600 VAC), 50/60 Hz for 1 min

Between currentcarrying metal part and ground

2,200 VAC (1,500 VAC), 50/60 Hz for 1 min

Between each terminal and non-currentcarrying metal part

2,200 VAC (1,500 VAC), 50/60 Hz for 1 min

Vibration resistance

Malfunction

10 to 55 Hz, 1.5-mm double amplitude

Shock resistance

Destruction

1,000 m/s2 max.

Malfunction

300 m/s2

Ambient operating temperature

-10 to 80°C (with no icing)6

Ambient operating humidity

35% to 95% RH

Weight

Approx. 255 g (in case of WLCA2-N)

Note: 1. The above figures are initial values.

2. The figures in parentheses for dielectric strength are those for the highsensitivity overtravel models.

Ratings

Item

Rated voltage (V)

Non-inductive load (A)

Inductive load (A)

Resistive load

Lamp load

Inductive load

Motor load

NC

NO

NC

NO

NC

NO

NC

NO

Basic switches

AC

125

10

3

1.5

10

5

2.5

250

10

2

1

10

3

1.5

500

10

1.5

0.8

3

1.5

0.8

DC

8

10

6

3

10

6

14

10

6

3

10

6

30

6

4

3

6

4

125

0.8

0.2

0.2

0.8

0.2

250

0.4

0.1

0.1

0.4

0.1

High-sensitivity switches

AC

125

5

-

-

-

250

5

-

-

-

DC

125

0.4

-

-

-

250

0.2

-

-

-


1.DPDB - The double-pole, double-break structure ensures circuit braking.bktvntfxzs.png

2.Models with screw terminals with M20 conduit instead of PG13.5 are available. Contact your OMRON representative.

3.The values are calculated at an operating temperature of 5 to 35°C and an operating humidity of 40% to 70% RH. Contact your OMRON sales representative for more detailed information on other operating environments.

4.Durability is 1,000,000 operations min. for high-sensitivity models. 500,000 operations min. for weather-proof models.

5.Durability is 500,000 operations min. for high-sensitivity models. 500,000 operations min. for weather-proof models.

6.For low-temperature models this is -40 to 40°C (with no icing). For heatresistant models the range is 5 to 120°C.

ETIM for 148955 Sensores (EC000030)

CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCuboide
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
CaracterísticaRevestimiento de la carcasa (EF001601)
ValorBarnizado
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP67
CaracterísticaAlineación del actuador (EF008793)
ValorOtros
CaracterísticaEjecución del elemento accionador (EF006976)
ValorDesatascador
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorNinguno
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConector de 1/2 pulgada
CaracterísticaTipo de interfaz (EF006977)
ValorNinguno
CaracterísticaFunción de conmutación (EF000189)
ValorInterruptor de desconexión rápida
CaracterísticaMaterial de carcasa (EF001596)
ValorMetal
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaFunción de cambio de enclavamiento (EF007447)
ValorNo
CaracterísticaCon indicación de estado (EF001602)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaApertura forzada (EF006694)
ValorNo
CaracterísticaSalida electrónica (EF006987)
ValorNo
CaracterísticaNúmero de contactos inversores (EF008257)
Valor0
CaracterísticaNúmero de contactos normalmente abiertos (EF008256)
Valor1
CaracterísticaCorriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385)
Valor10 A
CaracterísticaCorriente de funcionamiento nominal Ie a CC-13, 125 V (EF007085)
Valor0.8 A
CaracterísticaNúmero de contactos auxiliares relacionados con la seguridad (EF006940)
Valor0
CaracterísticaCorriente de funcionamiento nominal Ie a CC-13, 230 V (EF001386)
Valor0.4 A
CaracterísticaNúmero de contactos normalmente cerrados (EF008255)
Valor1
CaracterísticaCorriente de funcionamiento nominal Ie a CA-15, 125 V (EF007082)
Valor10 A
CaracterísticaAltura del sensor (EF007283)
Valor69 mm
CaracterísticaLongitud del sensor (EF007334)
Valor42 mm
CaracterísticaTemperatura ambiente durante el funcionamiento (EF007515)
Valor-10 °C
