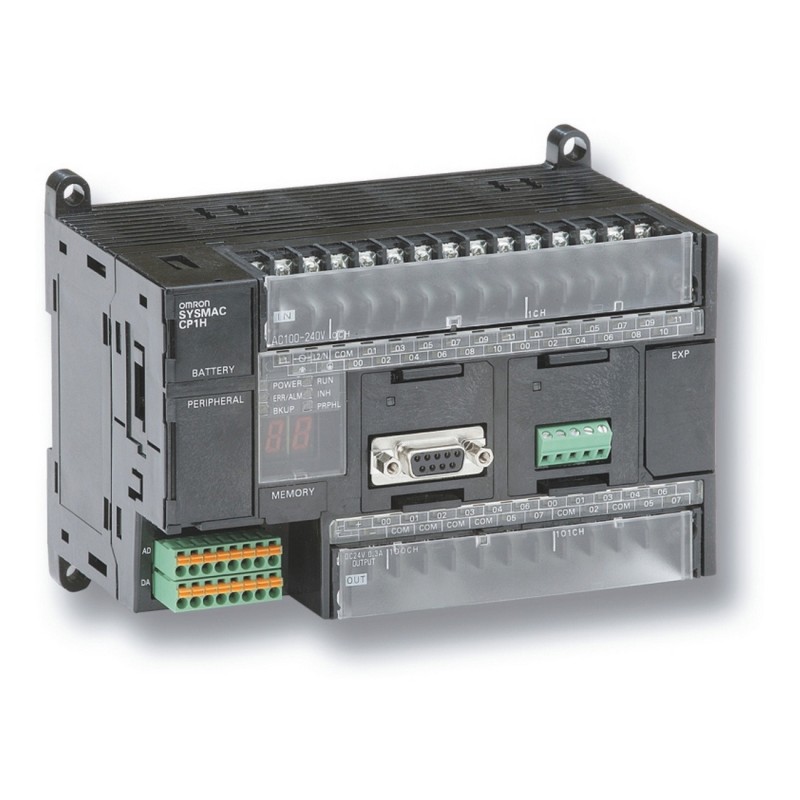

CP1H-Y20DT-D 227443 OMRON Sistemas de Control, CPU 12/8 E/S Salidas NPN Controladores 1 MHz Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CP1H-Y20DT-D 227443 OMRON Sistemas de Control, CPU 12/8 E/S Salidas NPN Controladores 1 MHz

CP1H-Y20DT-D

227443

OMRON

Disponible

Envío el hoy

Sistemas de Control, CPU 12/8 E/S Salidas NPN Controladores 1 MHz

Más detalles


Automatas Programables Plcs

CP1

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Unidades CPU CP1H PLC compacto
El PLC integral
Tabla de selección
Diseñado para máquinas compactas, combina el tamaño de un micro PLC y la potencia de un PLC modular. Cuatro contadores de alta velocidad incorporados y cuatro salidas de pulsos resultan ideales para el control de posición multieje. CP1H-XA incluye
4 entradas analógicas y 2 salidas analógicas integradas. Adecuado para el control
de lazo simple, utilizando la función avanzada de control PID con auto-tuning del PLC. El CP1H se puede ampliar con E/S de CP1W y admite hasta 2 unidades de E/S
especiales CJ1. Esto significa que está abierto a los buses de campo estándar y admite todas las unidades de comunicaciones de la serie CJ1.
• Hasta 1 MHz para entradas/salidas
• Velocidad de ejecución y conjunto de instrucciones compatible con CJ1M
• 4 entradas analógicas y 2 salidas analógicas para el modelo XA
• Puerto USB para facilitar la programación y la configuración
• Admite PROFIBUS-DP, DeviceNet, CAN, Ethernet, EtherNet/IP, PROFINET, Controller Link, Modbus, CompoNet y Compobus/S
CPU CP1H Entradas Salidas N.º máximo
Funciones
Tipo
Fuente de
Puerto
Capacidad
Capaci-
Capacidad
Velocidad Modelo
digital
digital
de puntos
de entrada/salida
de salida
alimentación
PLC
de expansión
dad de
de memoria de
de E/S (expansiones
incluidas)
programa de datos
ejecución
Tipo Y con
12 8 300 4 entradas de encoder
Transistor
20,4 a 26,4 Vc.c. USB Hasta
20.000
32 Kpalabras 0,1 μs CP1H-Y20DT-D
20 puntos de E/S
(2 × 1 MHz +
2 × 100 kHz)
4 salidas de pulsos
(2 × 1 MHz +
2 × 100 kHz)
6 interrupciones/contadores
(NPN)
7 unidades de pasos expansión*1
Tipo X con
40 puntos de E/S
24 16 320 4 entradas de encoder
(100 kHz)
8 interrupciones/contadores
Relé 84 a 264 Vc.a. CP1H-X40DR-A
4 entradas de encoder
(100 kHz)
4 salidas de pulsos
(100 kHz)
8 interrupciones/contadores
Transistor
(NPN)
Transistor
(PNP)
20,4 a 26,4 Vc.c. CP1H-X40DT-D CP1H-X40DT1-D
Tipo XA con
40 puntos de E/S y
E/S analógicas
4 entradas de encoder
(100 kHz)
8 interrupciones/contadores
4 entradas analógicas
(1/12.000)
2 salidas analógicas
(1/12.000)
Relé 84 a 264 Vc.a. CP1H-XA40DR-A
4 entradas de encoder
(100 kHz)
4 salidas de pulsos
(100 kHz)
8 interrupciones/contadores
4 entradas analógicas
(1/12.000)
2 salidas analógicas
(1/12.000)
Transistor
(NPN)
Transistor
(PNP)
20,4 a 26,4 Vc.c. CP1H-XA40DT-D CP1H-XA40DT1-D
*1 La serie CP1H de CPU se puede ampliar con unidades expansoras CP1W (hasta 7 unidades) y unidades de E/S especiales CJ1 (hasta 2 unidades).
Nota: Algunas unidades de expansión cuentan como 2 unidades (por ejemplo, CP1W-AD041, CP1W-DA041, CP1W-TS002 y CP1W-TS102), pero pudiéndose asignar solo 7 unidades de expansión en una configuración CP1H de PLC.
Accesorios
Tipo Observaciones Modelo
Casete de memoria 512.000 palabras (carga/descarga de programa) CP1W-ME05M Cable de programación USB Macho tipo A a macho tipo B (longitud: 1,8 m) CP1W-CN221
Módulo opcional RS-232C D-Sub, 9 pines, hembra (15 m máx.) CP1W-CIF01
Módulo opcional RS-422A/485 Bloque de terminales (50 m máx.) CP1W-CIF11
Tarjeta opcional RS-422A/485 (aislada) Bloque de terminales (500 m máx.) CP1W-CIF12
Módulo opcional Ethernet 100/10Base-TX (Auto-MDIX) CP1W-CIF41
Display de LCD 4 filas × 12 caracteres CP1W-DAM01
Cable de conexión de E/S de expansión Cable de 80 cm para conectar unidades expansoras CP1W CP1W-CN811
Adaptador de unidad expansora CJ1 Unidad para la conexión de unidades de E/S especiales CJ1 CP1W-EXT01
Batería Para recambio CJ1W-BAT01
26
