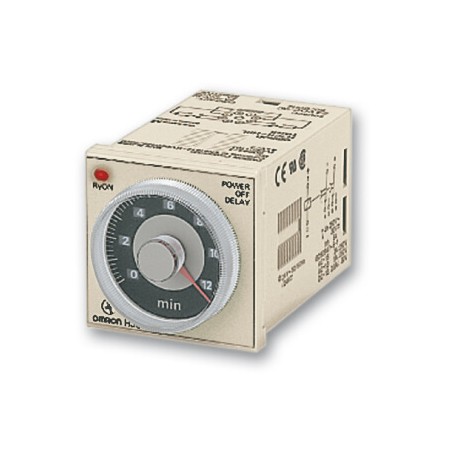

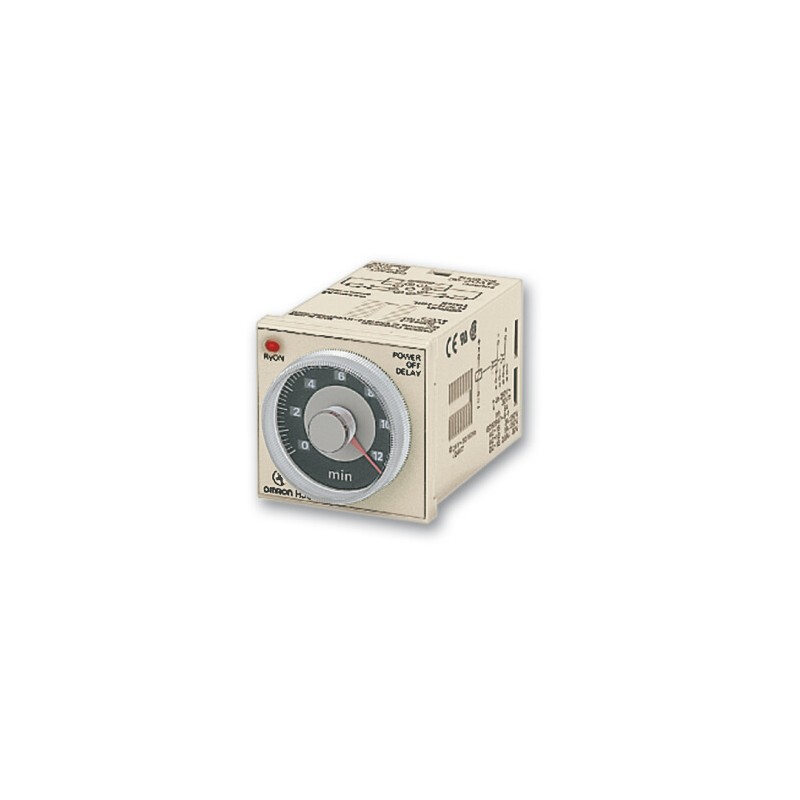

H2F-DC 200-240AC 103194 OMRON Temp. Horario SPDT Carril DIN
H2F-DC 200-240AC
103194
OMRON
Temp. Horario SPDT Carril DIN
Productos descatalogados o bajo cotización
Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON
Más vendidos
▲Más Información
▲Serie de temporizadores multifunción DIN de 48 x 48 mm
Esta elaborada gama de temporizadores de estado sólido le proporciona un temporizador multifuncional, un temporizador doble, un temporizador estrella-triángulo y un temporizador de retardo de apagado.
- Panel frontal/plug-in de 48 x 48 mm
- Modelos de alta/baja tensión (excepto -H y -G)
- De 0,05 s a 300 h (excepto -H y -G)
- DPDT, 5 A a 250 VCA
- Transistor 100mA a 30VDC
Información de pedidos
Salida | Número de pines | Tensión de alimentación | Rango de tiempo | Modo de funcionamiento | Código de pedido |
|---|---|---|---|---|---|
Relé DPDT | 11 | De 100 a 240 VCA/de 100 a 125 VCC | De 0,05 s a 300 h | Retardo de encendido, inicio de parpadeo desactivado, inicio de parpadeo activado, retardo de encendido/apagado de la señal, retardo de apagado de la señal, intervalo | H3CR-A 100-240AC/100-125DC |
De 24 a 48 VCA/de 12 a 48 VCC | H3CR-A 24-48AC/12-48DC | ||||
Transistor | De 24 a 48 VCA/de 12 a 48 VCC | De 0,05 s a 300 h | H3CR-AS 24-48AC/12-48DC | ||
Relé DPDT | 8 | De 100 a 240 VCA/de 100 a 125 VCC | De 0,05 s a 300 h | Retardo de encendido, inicio de parpadeo encendido, | H3CR-A8 100-240AC/100-125DC |
De 24 a 48 VCA/de 12 a 48 VCC | H3CR-A8 24-48AC/12-48DC | ||||
Transistor | De 24 a 48 VCA/de 12 a 48 VCC | De 0,05 s a 300 h | H3CR-A8S 24-48AC/12-48DC | ||
Relé SPDT | De 100 a 240 VCA/de 100 a 125 VCC | H3CR-A8E 100-240AC/100-125DC | |||
De 24 a 48 VCA/VCC | H3CR-A8E 24-48AC/DC | ||||
Relé DPDT | 11 | De 100 a 240 VCA | De 0,05 s a 30 h | Inicio de parpadeo desactivado | H3CR-F 100-240AC/100-125DC |
24 VCA/VCC | H3CR-F 24-48AC/12-48DC | ||||
8 | De 100 a 240 VCA | H3CR-F8 100-240AC/100-125DC | |||
24 VCA/VCC | H3CR-F8 24-48AC/12-48DC | ||||
11 | De 100 a 240 VCA | De 0,05 s a 30 h | Inicio de parpadeo activado | H3CR-FN 100-240AC/100-125DC | |
24 VCA/VCC | H3CR-FN 24-48AC/12-48DC | ||||
8 | De 100 a 240 VCA | H3CR-F8N 100-240AC/100-125DC | |||
24 VCA/VCC | H3CR-F8N 24-48AC/12-48DC | ||||
Contacto con límite de tiempo y contacto instantáneo | De 100 a 120 VCA | Estrella-triángulo | H3CR-G8EL 100-120AC | ||
De 200 a 240 VCA | H3CR-G8EL 200-240AC | ||||
DPDT | 8 | De 100 a 120 VCA | De 0,05 a 12 s | Retardo de apagado | H3CR-H8LS 100-120AC |
De 200 a 240 VCA | H3CR-H8LS 200-240AC | ||||
24 VCA/VCC | H3CR-H8LS 24AC/DC | ||||
De 100 a 120 VCA | De 0,05 a 12 m | H3CR-H8LM 100-120AC | |||
De 200 a 240 VCA | H3CR-H8LM 200-240AC | ||||
24 VCA/VCC | H3CR-H8LM 24AC/DC |
accesorios
Nombre/especificaciones | Código de pedido | |
|---|---|---|
Adaptador de empotrar | Y92F-30 | |
Cubierta protectora | Y92A-48B | |
Toma de conexión frontal | 8 pines, tipo seguro para los dedos, carril DIN | P2CF-08-E |
Toma de conexión frontal | 11 pines, tipo seguro para los dedos, carril DIN | P2CF-11-E |
Enchufe de conexión posterior | 8 pines | P3G-08 |
11 pines | P3GA-11 | |
Nombre/especificaciones | Código de pedido | |
|---|---|---|
Anillo de ajuste de la hora | Establecer una hora específica | Y92S-27 |
Limitación del rango de ajuste | Y92S-28 | |
Cubierta del panel | Gris claro (5Y7/1) | Y92P-48GL |
Negro (N1.5) | Y92P-48GB | |
características técnicas
Precisión del tiempo de funcionamiento | ±0,2% del servicio fijo máx. (±0,2% ±10 ms máx. en una gama de 1,2 s) | |
Influencia del voltaje | ±0,2% del servicio fijo máx. (±0,2% ±10 ms máx. en una gama de 1,2 s) | |
Influencia de la temperatura | ±1% del servicio fijo máx. (±1% ±10 ms máx. en una gama de 1,2 s) | |
Temperatura ambiente | Funcionamiento: −10 a 55 °C (sin formación de hielo), | |
Esperanza de vida | mecánico | 20.000.000 de operaciones mín. (sin carga a 1.800 operaciones/h) |
eléctrico | 100.000 operaciones mín. (5 A a 250 VCA, carga resistiva a 1.800 operaciones/h) | |
Tamaño en mm (H×W×D) | 48×48×66.6 (H3CR-A, -F), 48×48×78 (H3CR-G, -H) | |
Error de configuración | ±5% del servicio fijo ±50 ms | |
Grado de protección | IP40 (superficie del panel) | |
peso | Aprox. 90 g | |
