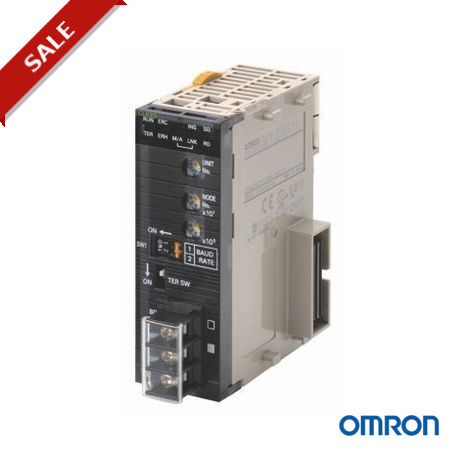

NSJW-CLK21 224113 NSJWCLK21V1 OMRON Tarjeta opcional de ControllerLink para Sysmac One

CJ-serie Controlador de Unidades de Enlace

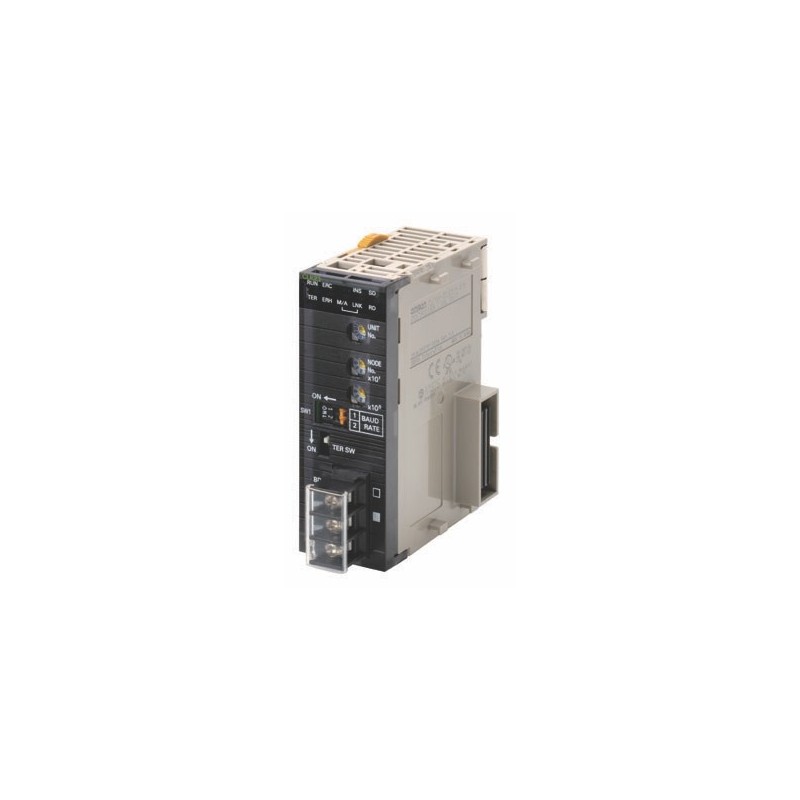

CJ1W-CLK
Nuevo Controlador de las Unidades de Enlace, Ahora con
4,000 Enviar Palabras
• El Controlador de Enlace es un FA de red que puede enviar y recibir grandes cantidades de datos fácilmente y a gran velocidad. El Controlador de Enlace que soporta enlaces de datos que permiten el intercambio de datos entre el Plc y equipos y un servicio de mensajería que permite enviar y recibir datos cuando sea necesario.
• Sistemas puede ser flexible construido mediante el uso de Repetidor de Unidades para permitir derivaciones en T, de larga distancia de cableado, y la conversión de parte de la red de cable de fibra óptica.
Características
CJ1W-CLK23
CSM_CJ1W-CLK_DS_E_6_1
• Gran capacidad de los enlaces de datos que se consigue fácilmente sin necesidad de programación mediante el establecimiento de vínculo de datos de tablas.
• Hasta 20.000 *1 envío/recepción de palabras puede ser ajustado en cada nodo para las Unidades (hasta los 62.000 palabras para el consejo).
• Enlaces de datos se puede realizar con hasta 4.000 *2 palabras por nodo garantizando la concurrencia de datos.
• Definido por el usuario de enlace de datos de las tablas puede ser cambiado mientras que los datos de los enlaces están operativos. *3
• Errores por todo el sistema se puede supervisar mediante el uso de diagnóstico de error de software de soporte y una variedad de indicadores de estado.
*1. Apoyado por la unidad de la versión 1.2 o posterior.
*2. CJ1W-CLK23 y 3G8F7-CLK@3 son compatibles.
*3. Apoyado por CJ1W-CLK23, 3G8F7-CLK@3, y de los modelos que terminan con "-V1".
Configuración Del Sistema
Controlador Alámbrico De Las Unidades De Enlace
Cableado básico (Conexión en Cadena)T-Cableado de Rama, la Conversión Parcial a
UN UN UN
De larga distancia de Cableado
B A
(1)
A 1 km Max. *
B
B Cable Óptico
UNA
B (1)C D
UNA
AA
(2)
(1)
D
(1)
D
C(1) UN
A 1 km Max. * A 1 km Max. *A 1 km Max. *
(1)
B (1)
R: con Cable Controlador de la Unidad de Enlace (1): cable de par Trenzado
B: con conexión de Cable del Controlador de Enlace de la Placa de Soporte(2): cable Óptico
C: Alambre-a-Repetidor Óptico de la Unidad de
D: Cable-a-Cable Repetidor de la Unidad de
*A 500 kbits/s
