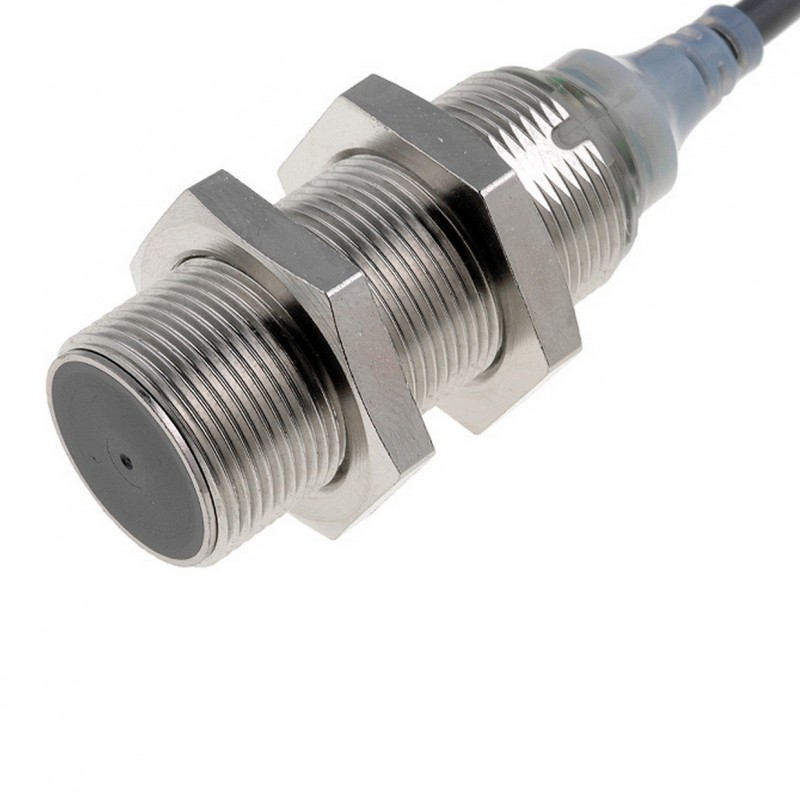

E2A-M18KS08-WP-B2 2M 103675 OMRON Corto 3h Enr 8mm M18 PNP NC Cable 2m Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E2A-M18KS08-WP-B2 2M 103675 OMRON Corto 3h Enr 8mm M18 PNP NC Cable 2m

E2A-M18KS08-WP-B2 2M

103675

OMRON

Disponible Envío el hoy

Corto 3h Enr 8mm M18 PNP NC Cable 2m

Más detalles


E2A

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $43.35
Precio unitario: $43.35

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Los clientes que adquirieron este producto también compraron:

Más Información



Características

Sensor inductivo cilíndrico en carcasa de latón y acero inoxidable

Para modelos de acero inoxidable de alta calidad, ver E2EH. Para modelos de c.c. 2 hilos, ver E2A c.c. 2 hilos.

  • Distancia de detección estándar (simple) o ampliada (doble)
  • IP67 e IP69k para la más alta protección en ambientes húmedos
  • Nivel de calidad garantizado mediante un proceso de fabricación especializado
  • Modelos de c.c. de 3 hilos (NA, NC), 4 hilos (NA+NC) y 2 hilos
  • Amplia gama de aplicaciones gracias a su concepto modular

Housing

prox mechanical robustness prod

Protección contra rotura del cable (tensión)

cable breakage protection prod

Protección contra rotura del cable (curvatura)

high mechanical resistance prod

Alta resistencia mecánica

Reliability

high electro-magnetic noise immunity prod

Alta inmunidad frente a ruido electromagnético

high vibration resistance prod

Alta resistencia a vibraciones

IP69k

IP69k según DIN40 050/9

En la prueba para conseguir IP69K según DIN 40 050 parte 9 se simula limpieza con vapor y alta presión. Durante la prueba 14-16 l/min de agua a 80ºC se rocía sobre el sensor desde diferentes ángulos con 8000-10000 kPa. El sensor no tiene que sufrir los efectos nocivos del agua a alta presión en apariencia y funcionalidad.

Ordering information

Pre-wired

Size



Sensing distance

Thread length (overall length)

Output
configuration

Order code (for pre-wired types with 2 m PVC cable)

Operation mode NO

Operation mode NC

DC 4-wire (NO+NC-PNP models)

M8

¢

-

2.0 mm

27 (40) mm

PNP1

E2A-S08KS02-WP-B1 2M2

E2A-S08KS02-WP-B2 2M2

E2A-S08LS02-WP-B3 2M3

-

¢

4.0 mm

21 (40) mm

PNP1

E2A-S08KN04-WP-B1 2M2

E2A-S08KN04-WP-B2 2M2

E2A-S08LN04-WP-B3 2M3

M12

¢

-

4.0 mm

34 (50) mm

PNP1

E2A-M12KS04-WP-B1 2M

E2A-M12KS04-WP-B2 2M

E2A-M12KS04-WP-B3 2M

-

¢

8.0 mm

27 (50) mm

PNP1

E2A-M12KN08-WP-B1 2M

E2A-M12KN08-WP-B2 2M

E2A-M12KN08-WP-B3 2M

M18

¢

-

8.0 mm

39 (59) mm

PNP1

E2A-M18KS08-WP-B1 2M

E2A-M18KS08-WP-B2 2M

E2A-M18KS08-WP-B3 2M

-

¢

16.0 mm

29 (59) mm

PNP1

E2A-M18KN16-WP-B1 2M

E2A-M18KN16-WP-B2 2M

E2A-M18KN16-WP-B3 2M

M30

¢

-

15.0 mm

44 (64) mm

PNP1

E2A-M30KS15-WP-B1 2M

E2A-M30KS15-WP-B2 2M

E2A-M30KS15-WP-B3 2M

-

¢

20.0 mm4

29 (64) mm

PNP1

E2A-M30KN20-WP-B1 2M

E2A-M30KN20-WP-B2 2M

E2A-M30KN20-WP-B3 2M

Connector types (M12)E2A_rev02-4.png

Size



Sensing distance

Thread length (overall length)

Output
configuration

Order code (for M12 connector types)

Operation mode NO

Operation mode NC

DC 4-wire (NO+NC-PNP models)

M8

¢

-

2.0 mm

27 (43) mm

PNP1

E2A-S08KS02-M1-B12

E2A-S08KS02-M1-B22

E2A-S08LS02-M3-B35

-

¢

4.0 mm

21 (43) mm

PNP1

E2A-S08KN04-M1-B12

E2A-S08KN04-M1-B22

E2A-S08LN04-M3-B35

M12

¢

-

4.0 mm

24 (48) mm

PNP1

E2A-M12KS04-M1-B1

E2A-M12KS04-M1-B2

E2A-M12KS04-M1-B3

-

¢

8.0 mm

27 (48) mm

PNP1

E2A-M12KN08-M1-B1

E2A-M12KN08-M1-B2

E2A-M12KN08-M1-B3

M18

¢

-

8.0 mm

39 (53) mm

PNP1

E2A-M18KS08-M1-B1

E2A-M18KS08-M1-B2

E2A-M18KS08-M1-B3

-

¢

16.0 mm

29 (53) mm

PNP1

E2A-M18KN16-M1-B1

E2A-M18KN16-M1-B2

E2A-M18KN16-M1-B3

M30

¢

-

15.0 mm

44 (58) mm

PNP1

E2A-M30KS15-M1-B1

E2A-M30KS15-M1-B2

E2A-M30KS15-M1-B3

-

¢

20.0 mm4

29 (58) mm

PNP1

E2A-M30KN20-M1-B1

E2A-M30KN20-M1-B2

E2A-M30KN20-M1-B3

DC 2-Wire models

Size



Sensing distance

Thread length (overall length)

Body material

Operation mode

Order code (for pre-wired types with 2 m PVC cable)

DC 2-wire (NO)

M8

¢

-

2.0 mm

27 (40) mm

Stainless steel

NO

E2A-S08KS02-WP-D1 2M

-

¢

4.0 mm

21 (40) mm

E2A-S08KN04-WP-D1 2M

M12

¢

-

4.0 mm

34 (50) mm

Brass-nickel plated

E2A-M12KS04-WP-D1 2M

-

¢

8.0 mm

27 (50) mm

E2A-M12KN08-WP-D1 2M

M18

¢

-

8.0 mm

39 (59) mm

E2A-M18KS08-WP-D1 2M

-

¢

16.0 mm

29 (59) mm

E2A-M18KN16-WP-D1 2M

M30

¢

-

15.0 mm

44 (64) mm

E2A-M30KS15-WP-D1 2M

-

¢

20.0 mm

29 (64) mm

E2A-M30KN20-WP-D1 2M

Gold-plated pins models

Size



Sensing distance

Thread length
(overall length)

Output configuration

Connection

Body material

Operation mode

Order code

M8

¢

-

2 mm

27 (40) mm

NPN

Connector M8 3 pin: gold-plated

Stainless steel

NO

E2A-S08KS02-M5-C1-4

¢

-

49 (62) mm

E2A-S08LS02-M5-C1-4

M12

¢

-

4 mm

34 (48) mm

PNP

Connector M12 4 pin: gold-plated

Brass-nickel plated

E2A-M12KS04-M1-B1-4

-

¢

8 mm

E2A-M12KN08-M1-B1-4

*1NPN models are available. For ordering replace “-B1”, “-B2“, “-B3”or “-D1” by “-C1”, “-C2” or “-C3”.

*2M8 sized housings are only available in stainless steel (SUS 303).

*3Longer housing with thread length 49 mm and overall length 62 mm.

*4Models with longer sensing distances of 30 mm and 35 mm are available.

*5Models with M8 4-pin connector and thread length 49 mm and overall length 61 mm.

Specifications

(Exemplary for shielded versions.)

Item

M8

M12

M18

M30

E2A-S08KS

E2A-M12KS

E2A-M18KS

E2A-M30KS

Sensing distance

2 mm±10%

4 mm±10%

8 mm±10%

15 mm±10%

Response frequency

1,500 Hz

1,000 Hz

500 Hz

250 Hz

Power supply voltage
(operating voltage)

12 to 24 VDC. Ripple (p-p): 10% max. (10 to 32 VDC)

Protective circuits

Power supply reverse polarity protection, surge suppressor, short-circuit protection

Output reverse polarity protection, power supply reverse polarity protection, surge suppressor,
short-circuit protection

Ambient temperature

Operating

-40 to 70°C

Storage

-40 to 85°C (with no icing or condensation)

Degree of protection

IP67 after IEC 60529; IP69K after DIN 40050 part 9

Material

Case

Stainless steel

Brass-nickel plated

Sensing surface

PBT

Optional features

Refer to complete datasheet or contact your OMRON representative for the below optional features

Sensing module and body

-single sensing distance (ideal for compatibility with previous machine generations)

-Long body (ideal for mounting through thicker constructions)

Connection

-M8 4-pin (for ordering replace -M1 by -M3 e.g. E2A-S08KS02-M3-B1)

-M8 3-pin (for ordering replace -M1 by -M5 e.g. E2A-S08KS02-M5-B1)

-PUR cable

-Pigtails with M8 or M12 plugs

Output

-400 mA max. load current (ideal for switching higher load currents directly)

-DC 2-wire (ideal for reduced wiring; leakage current can be used to detect cable breakage)

-DC 4-wire (NO+NC output - ideal for reduced stock for spare parts; antivalent signal can be used to detect cable breakage)


Datasheet - PDF
