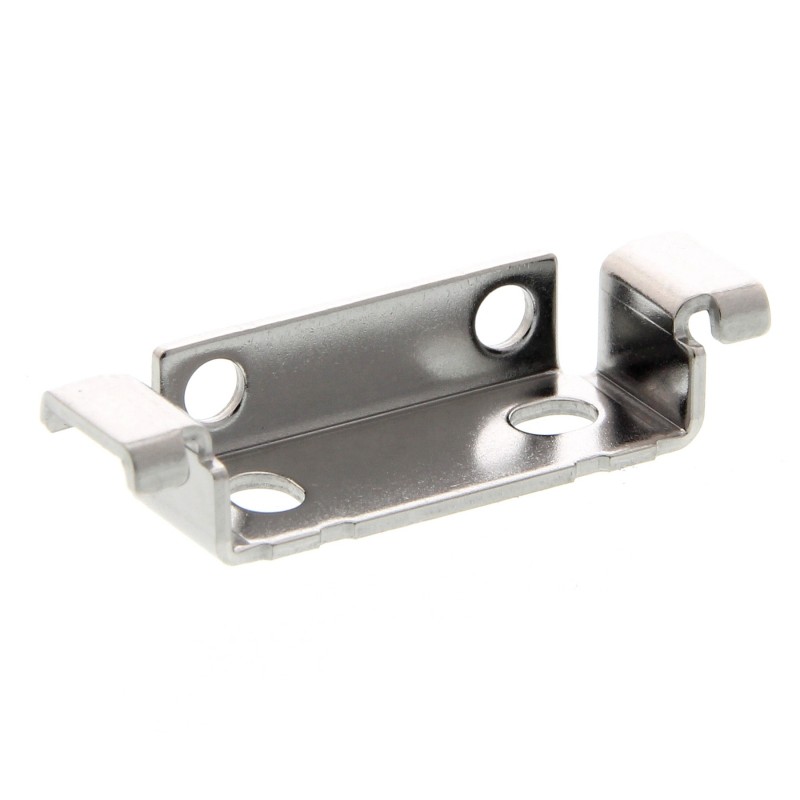

E39-L143 E3X 1088F E39L143 OMRON Soporte de montaje para E3X-NA/DA-N/S

Sensor de proximidad inductivo para posicionamiento de alta precisión
E2C-EDA
• 1 resolución en µm
• Teching de distancia de alta precisión
Modelos disponibles
Sensores
Sensores
Tipo Aspecto Distancia de detección Precisión de repeti- ción
Modelo
Protegido 3 de diá.×18 mm
0,6 mm
1 μm E2C-EDR6-F (Ver nota 2).
Cilíndricos
5,4 de diá.×18 mm
1 mm
1 μm E2C-ED01-@ (Ver notas 1, 2, y 3).
8 de diá.×22 mm 2 μm E2C-ED02-@ (Ver notas 1, 2, y 3).
2 mm
Roscados
M10×22 mm 2 μm E2C-EM02-@ (Ver notas 1, 2, y 3).
2 mm
Planos
30×14×4,8 mm 2 μm E2C-EV05-@ (Ver notas 1, 2, y 3).
5 mm
No protegido M18×46,3 mm 5 μm E2C-EM07M-@ (Ver notas 1, 2, y 3).
Roscados
7 mm
Resistentes al calor
Roscados
M12×22 mm 2 μm E2C-EM02H (Ver nota 2).
2 mm
Nota 1. Se suministra un tubo espiral de protección con los modelos cuyo sufijo acaba en -S (por ejemplo: E2C-ED01-S).
2. Hay disponibles dos longitudes de cable. (3 diá. tipo corte libre, tipo resistente al calor: sólo longitud estándar).
Longitud total del tipo longitud estándar: 2,5 m, Longitud desde la cabeza del sensor al preamplificador: 2,0 m (por ejemplo: E2C-ED01) Longitud total del tipo corte libre: 3,5 m, Longitud desde la cabeza del sensor al preamplificador: 0,5 m para modelos cuyo sufijo acabe en -F (por ejemplo: E2C-ED01F).
3. Los modelos cuyo sufijo acaba en -S que viene con tubo espiral de protección y los modelos del tipo corte libre cuyo sufijo acaba en -F
son productos fabricados bajo pedido.
E2C-EDA
D-83
