OMRONSensores de ProximidadOTROS SENSOR PROXIMIDADE2S-Q23 1M E2S 7022M E2SQ231MOMS OMRON Miniatura Cuadrado Frontal 3h NoEnr 2,5mm NPN NA Cable 1m

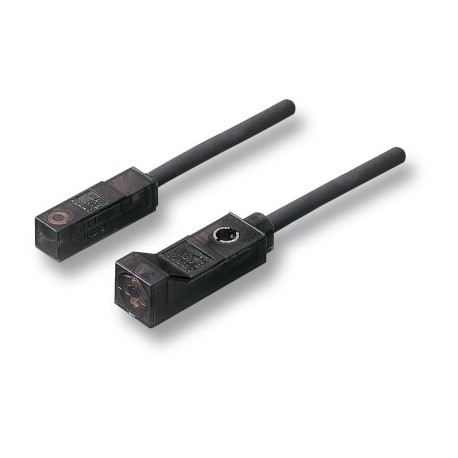

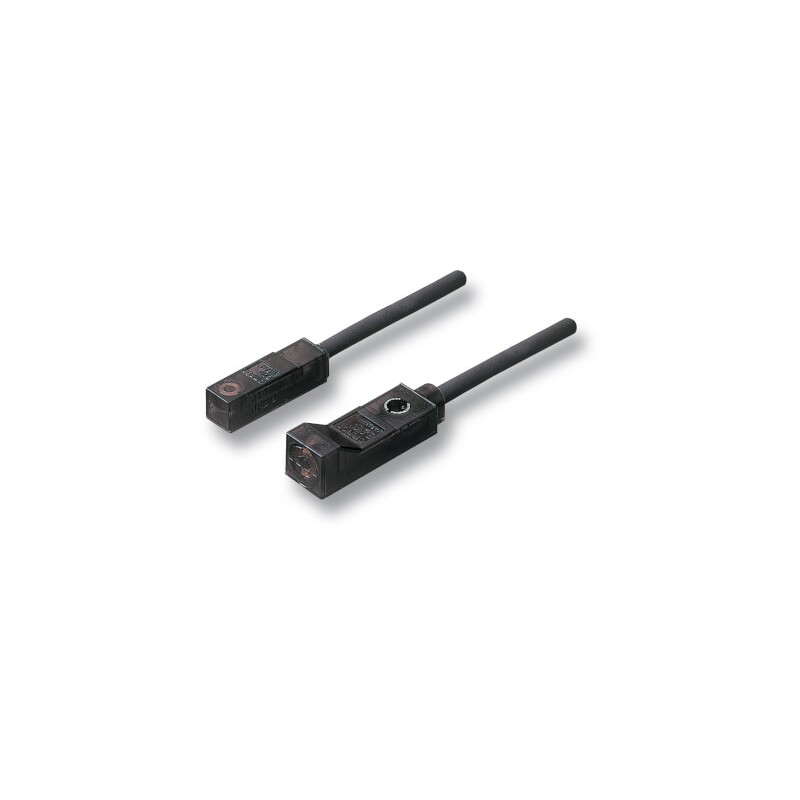

OMRON E2S-Q23 1M E2S 7022M E2SQ231MOMS - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E2S-Q23 1M E2S 7022M E2SQ231MOMS OMRON Miniatura Cuadrado Frontal 3h NoEnr 2,5mm NPN NA Cable 1m

Referencia: E2S-Q23 1M

Código: E2S 7022M

Número de catálogo: E2SQ231MOMS

Fabricante: OMRON

Descripción:

Miniatura Cuadrado Frontal 3h NoEnr 2,5mm NPN NA Cable 1m

Categorías:

  • Sensores > Interruptor inductivo de proximidad
  • OMRON > Sensores de Proximidad > Otros Sensor Proximidad

Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 80,63 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Características

Sensor inductivo cuadrado en miniatura

Para la detección de pequeños objetos y con carcasa plástica, vea EE-SX97.

  • Carcasa en miniatura con rangos de detección largos
  • Superficies de detección frontal y lateral
  • Montaje sencillo con un solo tornillo
  • IP67

Ordering information

DC 2-wire

Size in mm

(H × W × D)



Sensing distance

Sensing face

Order code (pre-wired types with 1 m cable length)



Operation mode NO

Operation mode NC

19 × 6 × 6

-

¢

1.6 mm

¢

-

E2S-W11 1M

E2S-W12 1M

-

¢

E2S-Q11 1M

E2S-Q12 1M

23 × 8 × 8

2.5 mm

¢

-

E2S-W21 1M

E2S-W22 1M

-

¢

E2S-Q21 1M

E2S-Q22 1M

DC 3-wire

Size in mm

(H × W × D)



Sensing distance

Sensing face

Output specifications

Order code (pre-wired types with 1m cable length)



Operation mode NO

Operation mode NC

19 × 6 × 6

-

¢

1.6 mm

¢

-

NPN

E2S-W13 1M

E2S-W14 1M

-

¢

E2S-Q13 1M

E2S-Q14 1M

27 × 8 × 8

2.5 mm

¢

-

E2S-W23 1M

E2S-W24 1M

-

¢

E2S-Q23 1M

E2S-Q24 1M

19 × 6 × 6

1.6 mm

¢

-

PNP

E2S-W15 1M

E2S-W16 1M

-

¢

E2S-Q15 1M

E2S-Q16 1M

23 × 8 × 8

2.5 mm

¢

-

E2S-W25 1M

E2S-W26 1M

-

¢

E2S-Q25 1M

E2S-Q26 1M

Specifications

Item

E2S-W1

E2S-Q1

E2S-W2

E2S-Q2

Sensing distance

1.6 mm±10%

2.5 mm±15%

Response frequency

1 kHz min.

Power supply voltage (operating voltage)

12 to 24 VDC (10 to 30 VDC), ripple (p-p): 10% max.

Protective circuits

Surge suppressor; power supply reverse polarity protection

Ambient temperature

Operating

-25 to 70°C

Storage

-40 to 85°C (with no icing or condensation)

Degree of protection

IEC60529 IP67

Material

Case

Polyarylate

ETIM for 231599 Sensores (EC002714)

CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaTipo de tensión (EF000187)
ValorCC
CaracterísticaForma de construcción de la carcasa (EF004008)
ValorCuboide
CaracterísticaGrado de protección (NEMA) (EF011959)
ValorOtros
CaracterísticaRevestimiento de la carcasa (EF001601)
ValorOtros
CaracterísticaCondición de instalación mecánica para el sensor (EF004041)
ValorNo plano
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNivel a
CaracterísticaEjecución de interfaz para comunicación relacionada con la seguridad (EF003956)
ValorNinguno
CaracterísticaTipo de actuación (EF006949)
ValorObjetivo metálico
CaracterísticaEjecución de la función de conmutación (EF003963)
ValorContacto de cierre
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorCable
CaracterísticaTipo de interfaz (EF006977)
ValorNinguno
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaEjecución de la salida de conmutación (EF003962)
ValorNPN
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaEn cascada (EF000507)
ValorSí
CaracterísticaCon función de supervisión de dispositivos de aguas abajo (EF004052)
ValorNo
CaracterísticaResistente a la presión (EF007106)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaNúmero de salidas de contacto seguras (EF003952)
Valor0
CaracterísticaNúmero de salidas de semiconductor con función de señalización (EF003945)
Valor1
CaracterísticaNúmero de salidas de semiconductor seguras (EF003951)
Valor0
CaracterísticaAnchura del sensor (EF007094)
Valor8.9 mm
CaracterísticaAltura del sensor (EF007283)
Valor8.4 mm
CaracterísticaDistancia de conmutación (EF003647)
Valor2.5 mm
CaracterísticaLongitud del sensor (EF007334)
Valor26 mm
CaracterísticaFrecuencia de conmutación (EF003587)
Valor1000 Hz
CaracterísticaNúmero de salidas relacionadas con el contacto con función de señalización (EF003946)
Valor0
CaracterísticaTensión de alimentación (EF004127)
Valor10 V
CaracterísticaVoltaje nominal de suministro piloto de piloto para CC (EF003980)
Valor12 V
