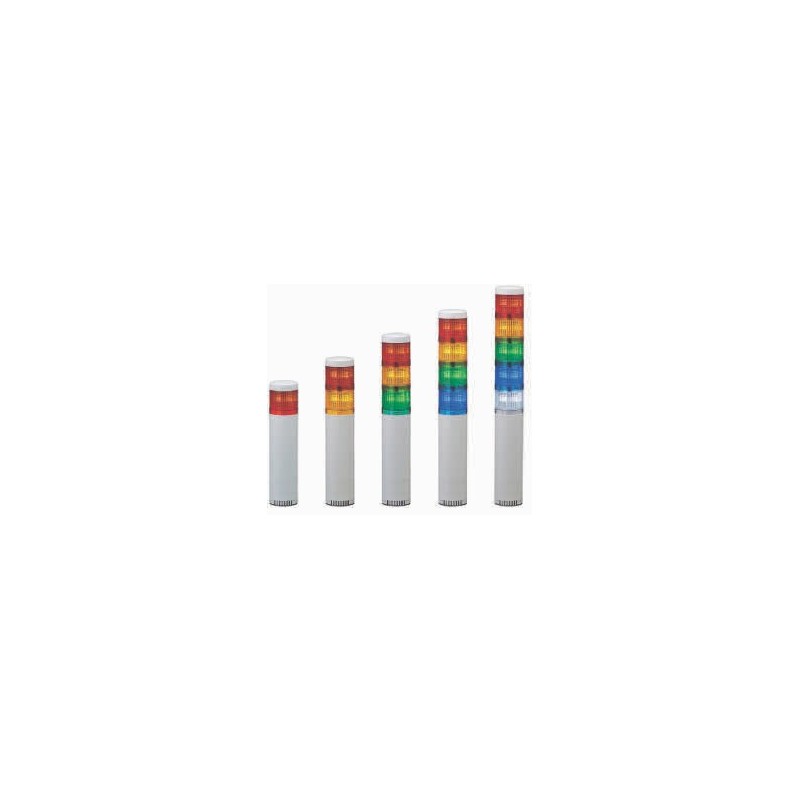

Baliza de señalización modular versátil con ensamblaje cableado fácil para cada necesidad.
Series LU5: el sistema modular de tamaño mediano proporciona lentes híbridas en corte prisma para una mejora de la visibilidad desde cualquier dirección y distancia
y dos patrones seleccionables de sonido de hasta 85 dB. Sus principales características son los módulos LED intercambiables y el cableado de colores coordinados para una alineación sencilla.
• Diámetro: 50 mm
• Módulos base disponibles en blanco marfil y plateado
• En la torre de luz pueden utilizarse hasta 5 módulos LED
• Los módulos del mismo color funcionan en terminales diferentes
• Dos alarmas seleccionables por el usuario integradas en el modulo base con volumen ajustable hasta 85 dB a 1 m
Tabla de selección
Módulo LED Módulo básico
LU5-E-R
LU5-02UFB
1 2 1 2 3
1. E: Unidad LED
2. Color de LED R: rojo
Y: amarillo
G: verde
B: azul
C: transparente/blanco
1. Tensión nominal
02: 24 Vc.c.
2. Color de la unidad Blanco: blanco marfil U: color plata
3. Tipo
blanco: Encendido continuo
FB: Encendido continuo o intermitente con alarma sonora
Tabla de selección
Módulo LED
Color del módulo Consumo Tensión nominal Tensión de operación Rango de temperatura de servicio
Masa Modelo
Rojo 52 mA/1,25 W 24 Vc.c. Tensión nominal ±10% (21,6~26,4 V) –30°C~+60°C 44 g ±10% LU5-E-R Amarillo LU5-E-Y Verde 42 mA/1,0 W LU5-E-G Azul LU5-E-B Borrar LU5-E-C
Módulo básico
Tipo Alarma flash Consumo Tensión nominal
Tensión de operación
Rango de temperatura de servicio
Masa Colector abierto
Modelo
Cuerpo estándar Continuo 1,2 W 24 Vc.c. Tensión nominal
–30°C~+60°C 182g ±10% PNP/NPN LU5-02*1
2 sonidos/luz de parpadeo
*1 Blanco marfil: negro, plateado: añadir “U”
±10% (21,6~26,4 V)
200g ±10% LU5-02FB*1
Piezas opcionales
Tipo Material Modelo
Tipo Altura Material Modelo
Soporte para montaje en pared
Aleación de aluminio fundido SZ-017
Resina ABS SZ-020
Polo 100 mm Aluminio Polo-100A21
300 mm Aluminio Polo-300A21
Soporte superior Metal SZ-60NPT SZ-60U
800 mm Aluminio Polo-800A21
Soporte para montaje
Aleación de aluminio fundido SZ-016A SZ-70B
Características
El módulo LED se puede apilar y volver a configurar incluso después de su instalación
IP 65: Las juntas tóricas implementadas previenen la entrada de líquidos de forma que la torre puede usarse en condiciones de humedad.
415
LU5 Dispositivos de señalización
Dimensiones Diagrama de cableado
Ø50
Tipo de LU5
Altura (mm)
1 luz: 211
2 luces: 252
3 luces: 293
4 luces: 334
5 luces: 375
LU5-02FB
24 Vc.c.
Nº 1
Rojo
Unidad de LED roja
Nº 2
Naranja Unidad de LED amarilla
Dimensión de montaje
Nº 3
Nº 4
Verde
Azul
Unidad de LED verde
Unidad de LED azul
Para luz continua y zumbador
Frontal (zumbador)
Nº 5
Blanco Unidad de LED clara/blanca
Orificio de montaje
3-Ø4
Nº 6
Nº 7
Gris
Negro
Alarma 1
Alarma 2
Nº 8 Amarillo COM
Entrada de cable
Ø13
120°
Nº 9
Nº 10
Gris
Negro
COM intermitente
Alimentación para intermitencia
Para intermitentes
3-M3 Grosor máx. de panel 10
Etiqueta con referencia
Placa de orificio de montaje
(mm)
Cable rígido: 0,8 a 1,2 mm de diá. Cable trenzado (flexible):
0,3–1,25 mm2 (AWG 22-18)
Fusible 1A Alimen- tación
416
LU5 Dispositivos de señalización
Cómo solicitarlos
Unidades LED
Modelo
Color de la unidad
Tensión nominal
Rango de tensión de operación
LU5-E-R
LU5-E-Y LU5-E-G LU5-E-B LU5-E-C
24 Vc.c.
Tensión nominal±10% (21,6~26,4 V)
Consumo
Rango de temperatura de operación
Masa
52 mA/1,25 W 42 mA/1,0 W
–30°C~+60°C
44 g ±10%
ROJO AMARILLO VERDE AZUL CLARO/BLANCO
Unidades BASE
Modelo
Color
Cuerpo estándar/cuerpo corto
Tensión nominal
LU5-02
Estándar
24 Vc.c.
LU5-02FB
Rango de tensión de operación
Tensión nominal ±10% (21,6~26,4 V)
Zumbador
Consumo de corriente
Consumo
- * Zumbador 1
- 50 ±10 mA
- 1,2 ±0,25 W
**Zumbador 2
24 ±10 mA
0,58 ±0,25 W
Nivel de sonido
Ciclo de intermitencia
Rango de temperatura de operación
-
-
–30°C~ +60°C
Máx.: 85 ±5 dB (a 1 m)
6 ±12 parpadeos por minuto
Dirección de montaje Grado de protección Masa
Colector abierto
182 g ±10%
De pie, solo uso interior
IP65
PNP/NPN
200 g ±10%
*Zumbador 1: Sonido continuo **Zumbador 2: Sonido intermitente
Blanco marfil Color plata (U)
Piezas opcionales
417
LU5 Dispositivos de señalización
Piezas opcionales
Soporte superior
SZ-60NPT (para polo NPT de ½”)
Soporte superior
SZ-60-U
Polo
Polo de acero
Modelo
Altura
POLO-800S21
800 mm
POLO-300S21
300 mm
POLO-100S21
100 mm
Polo de aluminio
21,7 mm
Modelo
Altura
POLO-800A21
800 mm
POLO-300A21
300 mm
POLO-100A21
100 mm
Soporte para montaje
Soporte para montaje en pared
SZ-016A
(Para polo de Ø21,7 mm)
SZ-70-B
(Solo para polo de aluminio de Ø21,7 mm)
SZ-020
(Para polo de Ø21,7 mm)
SZ-017
(Para polo de Ø21,7 mm)
Especificaciones
Tamaño 50 mm de diámetro
Opciones de tensión de entrada
24 Vc.c.
Funciones disponibles • Solo constante
• Continuo, intermitente, alarmas
Opciones de montaje Solo montaje directo, incluye 3 tuercas de montaje
Estilos de cuerpo • Estilo de componente, provisto de terminales de cable
• Se puede intercambiar y apilar después de la fecha de compra
Colores de cuerpo Beis
Niveles 1-5 módulos pueden apilarse
Colores del módulo Rojo/Amarillo/Verde/Azul/Claro
Alarmas (solo estilo FB) • Alarma 1: seleccionable, único tono, alarma continua, 85 dB (a 1 m)
• Alarma 2: seleccionable, de un único tono, intermitente (pitido lento) alarma, 85 dB (a 1 m)
Valores nominales • CE
• Homologación UL (EE UU)
• Homologación UL (Canadá)
• ROHS
Protección • IP-65
• Tipo 4/4X/13 (solo uso interior)
Opciones de control • Cierre de contactos en seco como interruptores o contactos de relés
• Transistor de colector abierto (NPN o PNP) para 24 Vc.c.
• Control de tensión directo para 24 Vc.c., solo funciones continuas y de alarma
418
