LME Dispositivos de señalización
distribuido por Omron
Tabla de selección
LME-502UFBW-C-RYGBC-Z
La baliza de señalización LED versátil, rentable y eficiente en el uso de energía para cada necesidad

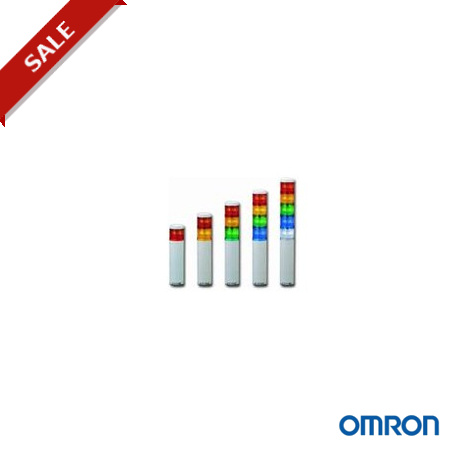

La serie de luces indicadoras LME ofrece la última tecnología LED. De 1 a 5 módulos
pueden ordenarse en niveles. El sistema de reflexión dual original para una difusión mejorada de la luz genera una iluminación brillante y distinta al mismo tiempo que
ahorra energía (pendiente de patente).
Las balizas de señalización LME ofrecen un doble aislamiento con una resistencia
ultravioleta superior y lentes de resina AS translúcidas para conseguir una mayor vida útil y fiabilidad en el entorno de aplicación.
Colores disponibles rojo, amarillo, verde, azul y claro/blanco.
Todos los colores se encuentran disponibles como módulos de lente transparente
• Diámetro: 60 mm
• 2 alarmas seleccionables incorporadas con volumen ajustable hasta 90 dB a 1 m para tipo FB
• Versiones especiales con cable versátiles y cable de conexión flexible de 3 m
• Compatible con NPN/PNP
• IP 65
1. Pila
1 2 3 4 5 6 7 8
4. Tipo
7. Color de LED
1 ~ 5
2. Tensión nominal
02: 24 Vc.a./c.c.
3. Color de cuerpo Blanco: blanco marfil N: color negro U: color plata
Blanco: Encendido continuo
FB: Encendido continuo o luz intermitente con alarma sonora
5. Montaje
Blanco: Montaje de polo
K: Montaje de polo (con SZ-020) W: Montaje directo
6. Conexión
C: cable preparado de 3 m
R: rojo
Y: amarillo
G: verde
B: azul
C: transparente/blanco
8. Color de lentes
Blanco: lentes de color
Z: lentes transparentes
Tabla de selección
Número de pilas Montaje Modelo Tensión nominal Consumo Colector abierto Modelo
Luz continua Encendido continuo con alarma sonora
1 Montaje de polos LME-102 24 Vc.a./c.c. 2,2 W NPN/PNP LME-102-C LME-102-FB-C Montaje directo 24 Vc.a./c.c. LME-102W-C LME-102-FBW-C
2 Montaje de polos LME-202 24 Vc.a./c.c. 3,4 W LME-202-C LME-202-FB-C Montaje directo 24 Vc.a./c.c. LME-202W-C LME-202-FBW-C
3 Montaje de polos LME-302 24 Vc.a./c.c. 3,8 W LME-302-C LME-302-FB-C Montaje directo 24 Vc.a./c.c. LME-302W-C LME-302-FBW-C
4 Montaje de polos LME-402 24 Vc.a./c.c. 4,2 W LME-402-C LME-402-FB-C Montaje directo 24 Vc.a./c.c. LME-402W-C LME-402-FBW-C
5 Montaje de polos LME-502 24 Vc.a./c.c. 4,6 W LME-502-C LME-502-FB-C
Montaje directo 24 Vc.a./c.c. LME-502W-C LME-502-FBW-C
Piezas opcionales
Tipo Material Modelo
Tipo Altura Material Modelo
Soporte para montaje en pared
Soporte para montaje
Aleación de aluminio fundido SZ-017
Resina ABS SZ-020
PBT/resina ABS SZ-028
Aleación de aluminio fundido SZ-016A Aleación de aluminio fundido SZ-010
Polo 100 mm Aluminio Polo-100A21
Acero Polo-100S21
300 mm Aluminio Polo-300A21
Acero Polo-300S21
800 mm Aluminio Polo-800A21
Acero Polo-800S21
424
LME Dispositivos de señalización
Dimensiones Diagrama de cableado
Tipo de LME
1 60
Tipo LME-W
1 60
Tipo 24 Va.c.lc.c. Altura (mm)
1 luz: 150,0
2 luces: 191,2
3 luces: 232,4
4 luces: 273,6
5 luces: 314,8
LME(-W )lLME(-W )-S·QlLMS [Continuous type] (tipo continuo)
• 24 Vc.a.lc.c.
Para un encendido continuo
LED R rojo
LED Y naranja LED G verde LED B azul
LED C blanco
Amarillo Fusible
1A
Alimentación
Tabique
Grosor máx. 5
3-M4 24 Va.c.lc.c.: 1400*
1 21,7
1.100*
1 22
*LME-U: 3000
81 M4 × 12
60
20
4,5
2- 1 11
Características
Módulos LED intercambiables
Fácil de agregar y eliminar
Sistema dual de reflexión
· Secuencia de color intercambiable: fácil de añadirlextraer, hasta 5 módulos de colores incluso después de su instalación.
· Nota: los módulos LED del mismo color de una baliza de señalización se iluminarán simultáneamente.
Si se cambia el número de módulos de LED, hay que adquirir un eje central.
El cableado continúa siendo el mismo
cada color del módulo LED corresponde al color de cable conductor.
El original sistema de reflejo dual de PATLITE con sus exclusivas lentes de corte en prisma híbridas y 5 módulo LED de color crean brillo, se hacen distinguir e incluso iluminan.
Para llamar la atención
sobre determinadas condiciones, hay disponibles dos alarmas, seleccionables por el usuario, integradas en
el módulo básico con volumen ajustable hasta
85 dB a 1 m.
Especificaciones
Tamaño 60 mm de diámetro
Opciones de tensión de entrada
• 24 Vc.a./Vc.c.
Funciones disponibles • Solo constante
• Continuo, intermitente, alarmas
Opciones de montaje • Montaje de polos: con un poste de aluminio de 300 mm, soporte circular de plástico
• Montaje directo: incluye 3 tuercas de montaje
Estilo de cuerpo • Preinstalado, precableado
• Se puede intercambiar y apilar después de la fecha de compra
Color de cuerpo Beis (opcional: negro o plateado)
Niveles 1-5 módulos pueden apilarse
Colores del módulo Rojo/amarillo/verde/azul/blanco claro (para aplicaciones de luz solar: se encuentran disponibles módulos de lentes transparentes en todos los colores)
Alarmas (solo estilo FB) • Alarma 1: seleccionable, de un único tono, intermitente (pitido rápido) alarma, 85 dB (a 1 m)
• Alarma 2: seleccionable, de un único tono, intermitente (pitido lento) alarma, 85 dB (a 1 m)
Valores nominales • CE
• Reconocimiento de componentes UL (EE UU)
• Reconocimiento de componentes UL (Canadá)
• ROHS
Protección • IP-65 (LME, LME-W)
• IP-54 (LME-FB, LME-FBW)
• Tipo 4/4X/13 (para uso interno, solo montaje directo)
Opciones de control • Cierre de contactos en seco como interruptores o contactos de relés
• Transistor de colector abierto (NPN o PNP para 24 Vc.c.)
• Control de tensión directo para 24 Vc.c., solo funciones continuas y de alarma
