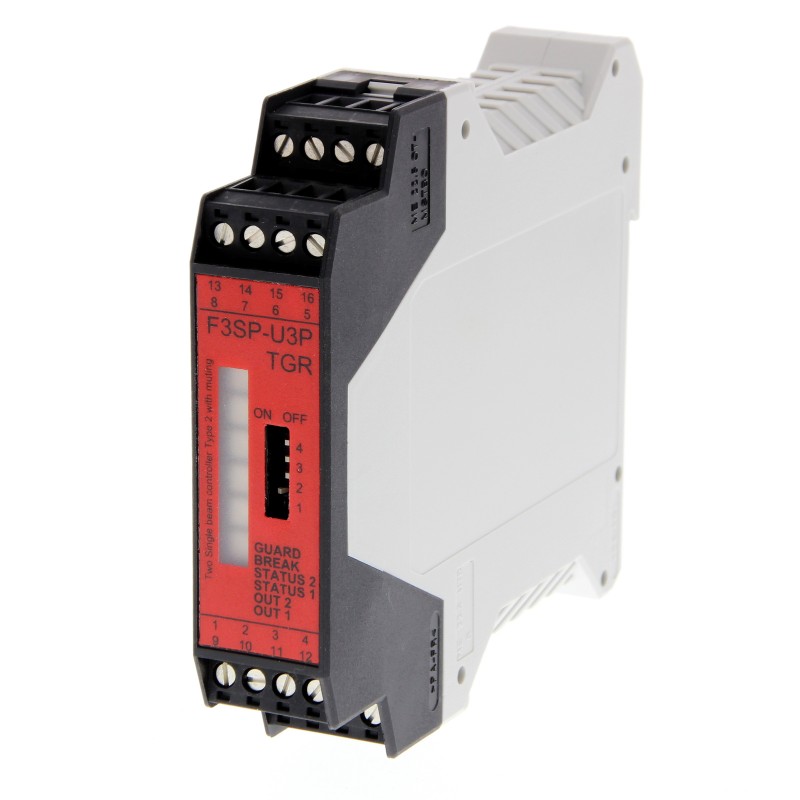

F3SP-U3P-TGR 149979 OMRON Controlador de Muting 2 Fotocélulas DIN 22,5mm

E3FS Sensores de seguridad
Sensor de seguridad monohaz en carcasa compacta
El E3FS de tamaño M18 es un sensor monohaz de seguridad de tipo 2 con un rango de operación de hasta 10 m. Las carcasas de plástico o metálicas, el cable o conector M12 ofrecen flexibilidad de aplicación junto con una unidad de control F3SP-U3P
o F3SP-U5P.
• Distancia de detección de hasta 10 m
• LED para facilitar la alineación y el diagnóstico
• Modelos con cable o con conector M12
• Carcasa de plástico o metálica
• Sensor de tipo 2 que cumple con la norma EN 61496-1
Tabla de selección
Sensor de seguridad monohaz (tipo 2) Controlador para sensores de seguridad monohaz
Material de
Distancia de operación Modelo
Sensores Contactos de salida Ancho Modelo
la carcasa
Plástico 0 a 10 m Con cable E3FS-10B4
Conector E3FS-10B4-P1
Latón niquelado Con cable E3FS-10B4-M Conector E3FS-10B4-M1-M
De 1 a 2
Sensores de seguridad monohaz
1 a 4
Sensores de seguridad monohaz
2 NA 2,5 A 22,5 mm F3SP-U3P-TGR
45 mm F3SP-U5P-TGR
Especificaciones
Sensores
Método de detección Barrera
Controlador F3SP-U3P-TGR, F3SP-U5P-TGR
Tensión de alimentación (Vs) 24 Vc.c. ±10% (fluctuación p-p 10% máx.)
Ángulo de apertura efectiva (EAA) ±5° (a 3 m)
Consumo de corriente Emisor: 50 mA máx.
Receptor: 25 mA máx.
Distancia de detección 10 m
Objeto detectable estándar Objeto opaco: 11 mm mín. de diámetro
Tiempo de respuesta 2,0 ms (solamente E3FS)
Salida de control Salida transistor PNP, corriente de carga: 100 mA máx.
Entrada de prueba (emisor) 21,5 a 24 Vc.c.: emisor OFF (corriente entregada: 3 mA máx.) Abierto o 0 a 2,5 V: emisor ON (corriente de fuga: 0,1 mA máx.)
Intensidad de luz ambiente Lámpara incandescente: 3.000 lx máx. (intensidad de luz en la superficie del receptor) Luz solar: 10.000 lx máx. (intensidad de luz en la superficie del receptor)
Temperatura ambiente En servicio: de –20°C +55°C Almacenamiento: De –30°C a +70°C (sin formación de hielo ni condensación)
Grado de protección IP67 (IEC 60529)
Fuente de luz LED Infrarrojo
Protección Protección contra cortocircuito de la salida, protección contra inversión de polaridad
Controladores
Elemento F3SP-U3P F3SP-U5P
Número de sensores Sensor de seguridad monohaz de 1 a 2 Sensor de seguridad monohaz de 1 a 4
Ancho 22,5 mm 45 mm Entrada de exclusión (muting) 2 entradas 4 entradas Función relativa de seguridad Función de omisión (override)
Conexión de lámpara de exclusión (muting)
Sistema de enclavamiento (reset manual y automático)
Tensión de alimentación 24 Vc.c. ±10%
Consumo 420 mA máx.
Contactos de salida 2 NA de 2,5 A (protegidos por fusible), 115 Vc.a. máx. 2 NA de 2,5 A (protegidos por fusible), 250 Vc.a. máx.
Indicadores 6 LED de estado y diagnóstico
Grado de protección IP20 (IEC 60529)
Conexionado 16 terminales de tornillo,
bloques desmontables de 4 pines
Tiempo de respuesta 30 ms
Temperatura ambiente Operación: de –10°C +55°C
Material de la carcasa Plástico, con montaje en carril DIN
32 terminales de tornillo,
bloques desmontables de 4 pines
