> >>G3PE-515B-3 DC12-24 325923 OMRON 15A 200-480Vca Trifásico Montaje Tornillo Con disip.
Anterior producto Siguiente producto

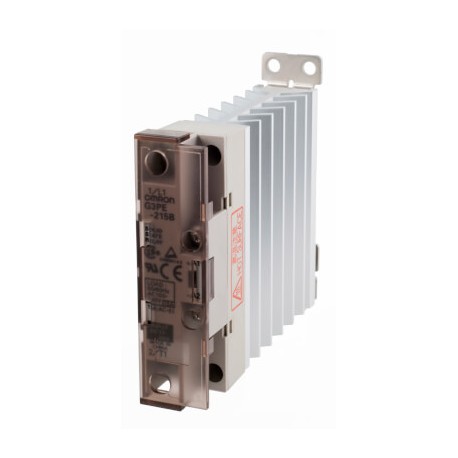

G3PE-515B-3 DC12-24 325923 OMRON 15A 200-480Vca Trifásico Montaje Tornillo Con disip. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

G3PE-515B-3 DC12-24 325923 OMRON 15A 200-480Vca Trifásico Montaje Tornillo Con disip.

G3PE-515B-3 DC12-24

325923

OMRON

Disponible Envío el hoy

15A 200-480Vca Trifásico Montaje Tornillo Con disip

Más detalles


Productos descatalogados o bajo cotización

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Características

G3PE: SSR compacto industrial de Omron con resistencia excepcional a sobretensión

El G3PE cuenta con un original circuito contra sobretensión que proporciona una resistencia excepcional a sobretensiones y protege el dispositivo semiconductor contra las tensiones superiores a 30kV.

  • Monofásico y trifásico, tensión de salida de 15-45
  • Tensiones de salida de 100-240 Vc.a. y 200-480 Vc.a
  • Modelos disponibles sin paso por cero
  • Rigidez dieléctrica de sobretensión mejorada para los circuitos de salida
  • Tapa del terminal con protección de los dedos
  • Montado en carril DIN o con tornillos

Ordering information

Phases

Rated voltage
(operating voltage)

Rated output load

Permissible I2t
(half 60 Hz wave)

Applicable heater capacity
AC1: resistive load)

Size in mm (H×W×D)

Number of poles

Order code

1

100 to 240 VAC
(75 to 264 VAC)

15 A (at 40°C)

121 A2s

3 kW (at 200 VAC)

100×22.5×100

1

G3PE-215B DC12-24

25 A (at 40°C)

260 A2s

5 kW (at 200 VAC)

1

G3PE-225B DC12-24

35 A

1,260 A2s

7 kW (at 200 VAC)

100×44.5×100

1

G3PE-235B DC12-24

45 A

9 kW (at 200 VAC)

1

G3PE-245B DC12-24

200 to 480 VAC
(180 to 528 VAC)

15 A (at 40°C)

128 A2s

6 kW (at 400 VAC)

100×22.5×100

1

G3PE-515B DC12-24

25 A (at 40°C)

1,350 A2s

10 kW (at 400 VAC)

1

G3PE-525B DC12-24

35 A

14 kW (at 400 VAC)

100×44.5×100

1

G3PE-535B DC12-24

45 A

6,600 A2s

18 kW (at 400 VAC)

1

G3PE-545B DC12-24

3

200 to 480 VAC
(180 to 528 VAC)

15 A (at 40°C)

260 A2s

12.5 kW (at 480 VAC)

100×80×155

3

G3PE-515B-3N DC12-24

2

G3PE-515B-2N DC12-24

25 A (at 40°C)

20.7 kW (at 480 VAC)

120×80×155

3

G3PE-525B-3N DC12-24

100×80×155

2

G3PE-525B-2N DC12-24

35 A

1,260 A2s

29 kW (at 480 VAC)

140×80×155

3

G3PE-535B-3N DC12-24

120×80×155

2

G3PE-535B-2N DC12-24

45 A

37.4 kW (at 480 VAC)

140×110×155

3

G3PE-545B-3N DC12-24

140×80×155

2

G3PE-545B-2N DC12-24

Specifications

Rated input voltage

12 to 24 VDC

Operating voltage range

9.6 to 30 VDC

Rated input current (impedance)

7 mA max. (zero cross models); 15 mA max. (models without zero cross)

Zero cross function

Yes

Must operate voltage

9.6 VDC max.

Must release voltage

1 VDC min.

Isolation method

Phototriac coupler

Operation indicator

Yes (yellow)

Load voltage range

200 to 480 VAC models: 180 to 528 VAC

100 to 240 VAC models: 75 to 264 VAC

Operate time

1/2 of load power source cycle +1 ms max.

Release time

1/2 of load power source cycle +1 ms max.

Leakage current

10 mA (at 200 VAC)

Ambient temperature

Operating: -30 to 80°C

Datasheet - PDF

▲
Título: Tamaño: Tipo:
G3PE-515B-3 DC12-24 325923 g3pe_single_phase_solid_state_relays_for_heaters_datasheet_en.pdf 2 Mbytes G3PE-515B-3 DC12-24 325923 g3pe_single_phase_solid_state_relays_for_heaters_datasheet_en.pdf
