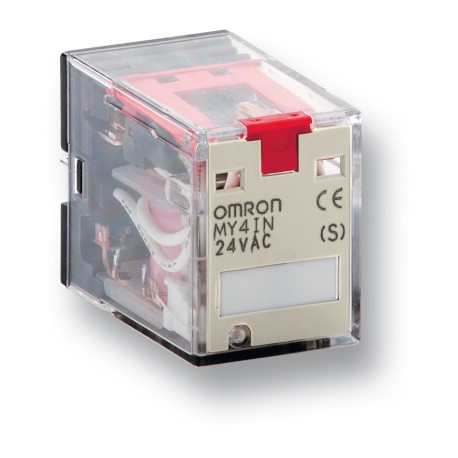

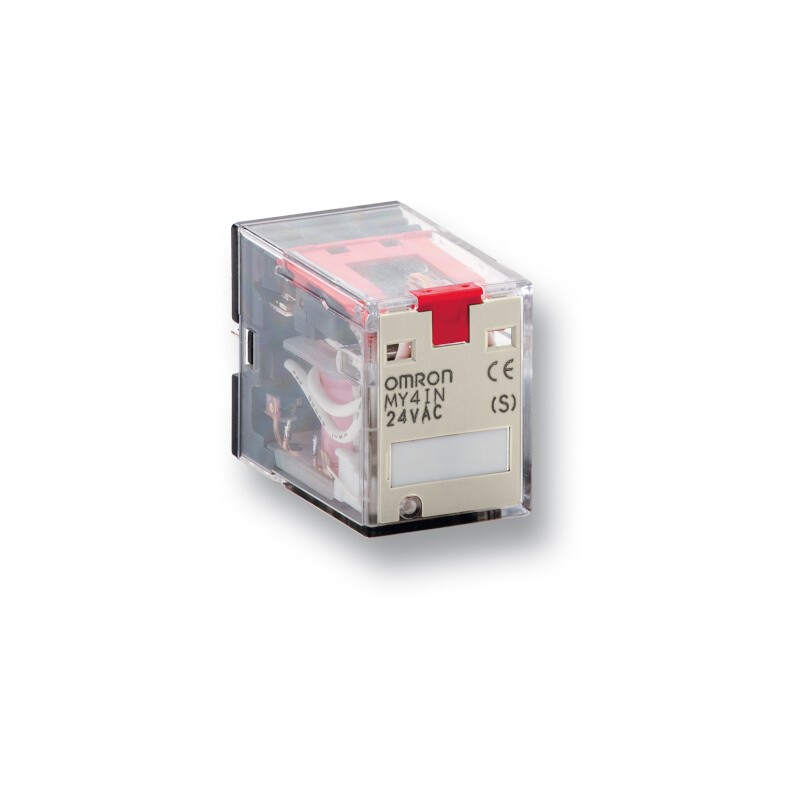

MY2 24VAC (S) 103514 OMRON DPDT 5A Enchuf./soldar Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MY2 24VAC (S) 103514 OMRON DPDT 5A Enchuf./soldar

MY2 24VAC (S)

103514

OMRON

Disponible Envío el hoy

DPDT 5A Enchuf./soldar

Más detalles


MY-S

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

Precio total: $6.16
Precio unitario: $6.16

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Características

Versátil plug-in de relé que establece la norma

Más de 1 mil millones de piezas de este mini-relé de potencia se han fabricado desde su introducción y se han utilizado con éxito en muchas aplicaciones diferentes. Contactos bifurcados están disponibles opcionalmente para lograr fiables y de bajo conmutación de la corriente durante toda la vida eléctrica. Gama completa de sockets que cubre el montaje por tornillo, caja abrazadera y el tornillo de menos de abrazadera de método.

  • DPDT tipo 10 A / 4PDT tipo 5
  • Mecánica de la bandera, indicador LED y momentáneo / cerradura testbutton opcional
  • Carcasa transparente
  • De baja potencia de conmutación (1 mA a 5 VCC) / Bifurcada 4PDT (0.1 mA a 1 VCC)
  • De tornillo de menos de terminales de abrazadera de enchufes disponibles

Información de pedido

Formulario de contacto

Diodo

LED
indicador

Con cerradura de botón de prueba

Código de pedido ( ___ = el voltaje de la bobina + AC/DC)

Común de la bobina de voltajes<>

DC

CA

DPDT

no

no

no

MY2___(S)

-

12, 24

12, 24, 48/50, 110/120, 220/240

DPDT

MY2N___(S)

-

12, 24

24, 110/120, 220/240

DPDT

MY2N-D2___(S)

-

Veinticuatro

-

DPDT

no

MY2IN___S)

-

12, 24, 48

12, 24, 110/120, 220/240

DPDT

-

MY2IN1___(S)

12, 24

-

DPDT

MY2IN-D2___(S)

-

Veinticuatro

-

DPDT

-

MY2IN1-D2___(S)

Veinticuatro

-

4PDT

no

no

no

MY4___(S)

-

12, 24, 48, 100/110, 125

12, 24, 48/50, 110/120, 220/240

4PDT

MY4N___(S)

-

12, 24, 48, 100/110

24, 110/120, 220/240

4PDT

MY4N-D2___(S)

-

12, 24

-

4PDT

no

MY4IN___(S)

-

12, 24, 48

12, 24, 48/50, 110/120, 220/240

4PDT

-

MY4IN1___(S)

12, 24, 48

-

4PDT

MY4IN-D2___(S)

-

Veinticuatro

-

4PDT

-

MY4IN1-D2___(S)

A las 24, 48

-

  • Nota•MY4 también disponible con contactos bifurcados => ejemplo MY4Z
  • •MY2 y MY4 110/120 VCA, 220/240 tipos también disponible con la supresión => ejemplo MY4N-CR

Zócalos y accesorios

Terminales de entrada separados de los terminales de salida

Código de pedido

De tornillo de menos de la abrazadera

Abrazadera de caja

Para el tipo

Zócalo

Clip

La barra de la cruz
Tipo CA

La barra de la cruz
DC tipo

Nombre de la placa

Zócalo

De Metal clip de resorte

De plástico clip de sujeción

Etiqueta

MY2

PYF08S

PYCM-08S

PYDM-08SR

PYDM-08SB

R99-11

PYF14-ESS

PYC-0

PYC-35

PYCTR1

MY4

PYF14S

PYCM-14S

PYDM-14SR

PYDM-14SB

R99-11

PYF14-ESS

PYC-0

PYC-35

PYCTR1

Combinado terminales de entrada/salida

Código de pedido

Terminal de tornillo

Abrazadera de caja

Código de pedido

Zócalo

Clip

(juego = 2 piezas)

Clip para MY2IN

(juego = 2 piezas)

Zócalo

De Metal clip de resorte

De plástico clip de sujeción

Etiqueta

MY2

PYF08A-N

PYC-A1

PYC-E1

PYF14-ESN

PYC-0

PYC-35

PYCTR1

MY4

PYF14A-N

PYC-A1

PYF14-ESN

PYC-0

PYC-35

PYCTR1

Para la nueva inserción, además de la tecnología de socket ir a

Especificaciones

Bobina de calificaciones

Tensión nominal

Debe operar de tensión

Hay que liberar la tensión

Max. voltaje

Consumo de energía (aprox.)

% de la tensión nominal

CA

6 V, 12 V, 24 V, V 48/50

El 80% max

30% min.

110%

1.0 a 1.2 VA (60 Hz)

110/120 V, 220/240 V

0.9 a 1.1 VA (60 Hz)

DC

6 V, 12 V, 24 V, 48 V, 100/110 V

10% min.

0,9 W

Clasificaciones de contacto

Elemento

2-polo

4-polos

4-pole (bifurcado)

Carga resistiva
(cosϕ = 1)

Carga inductiva
(cosϕ = 0.4; L/R = 7)

Carga resistiva
(cosϕ = 1)

Carga inductiva
(cosϕ = 0.4; L/R = 7)

Carga resistiva
(cosϕ = 1)

Carga inductiva
(cosϕ = 0.4; L/R = 7)

Carga nominal

5 a a 250 VAC

2 a a 250 VAC

3 a a 250 VAC

0.8 a a 250 VAC

3 a a 250 VAC

0.8 a a 250 VAC

5 a a 30 VDC

2 a a 30 VDC

3 a a 30 VDC

1.5 a a 30 VDC

3 a a 30 VDC

1.5 a a 30 VDC

Nominal llevar por la corriente

10 Un

5 Un

Max. tensión de conmutación

250 VAC, 125 VDC

250 VAC, 125 VDC

Max. corriente de conmutación

10 Un

5 Un

Max. potencia de conmutación

2,500 VA, 300 W

1,250 VA, 300 W

1,250 VA, 150 W

500 VA, 150 W

1,250 VA, 150 W

500 VA, 150 W

Tasa de fracaso (valor de referencia)

5 VDC a 1 mA

1 VDC a 1 mA

1 VDC a 100 µA

Vida mecánica

AC: 50,000,000 operaciones min., DC: 100.000.000 de operaciones mín.

20.000.000 de operaciones mín.

Vida eléctrica

500,000 operaciones min.

200,000 operaciones min.

100.000 operaciones mín.

Datos técnicos

Elemento

2-polo

4-polos

Material Del Contacto:

Ag

AgNi + Au

Tiempo de funcionamiento de la

20 ms máx.

Tiempo de liberación

20 ms máx.

Fuerza dieléctrica

De 2.000 VAC

Temperatura ambiente

De funcionamiento: -55 a 70°C (sin formación de hielo)

Tamaño en mm (H×W×D)

28×21.5×36

Dimensión de relé + socket

Tipo de

Tamaño en mm (H×W×D)

PYF08S + MYS

90 x 23.2 x 38.2

PYF08A-E + MYS

76×23×31

PYF08A-N + MYS

73×22×30

PYF14S + MYS

89.2×31×36.5

PYF14A-E + MYS

76×29.5×31

PYF14A-N + MYS

73×29.5×30

PYF14-ESN + MYS

82×27×80 (incl. de plástico clip de sujeción PYC-35)

PYF14-ESS + MYS

83×27×82 (inc. de plástico clip de sujeción PYC-35)


1.Otra bobina voltajes disponibles. Por favor, consulte las especificaciones.

<>
