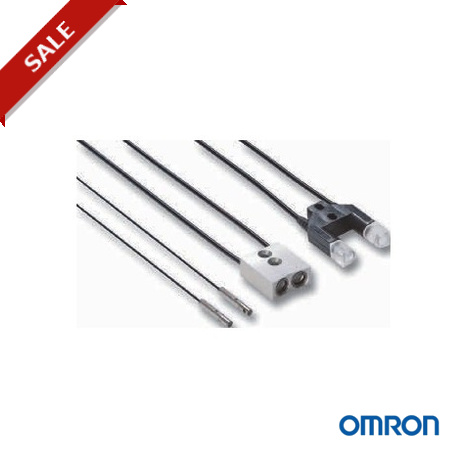

E32-EL24-1 245695 OMRON Reflexión directa limitada 2,4mm

E32 aplicación especial Cabezales de detección de fibra

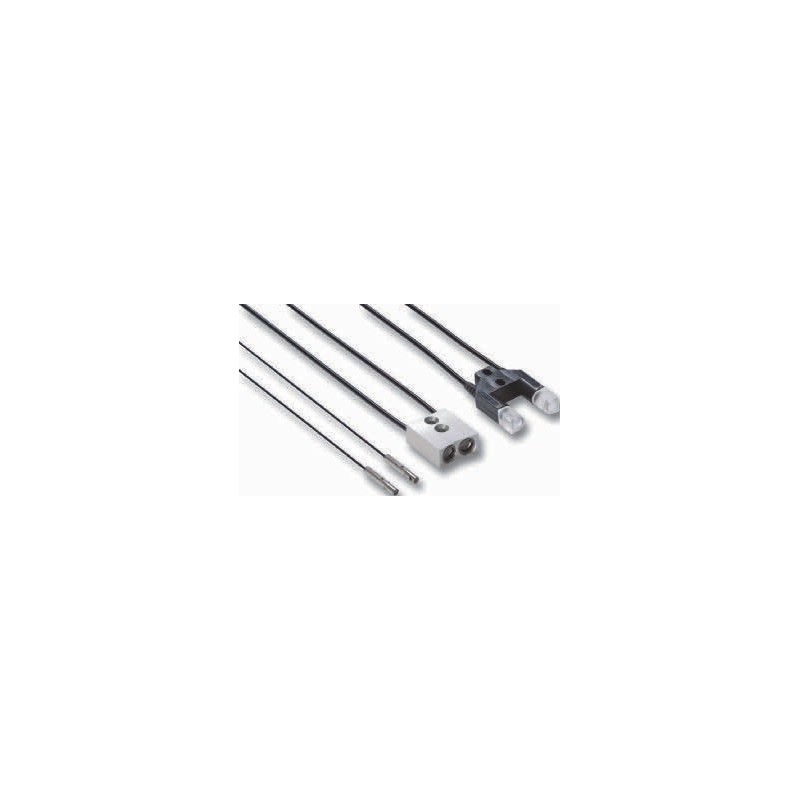

Cabezales de fibra para aplicaciones especiales
Para aplicaciones especiales, los cabezales de fibra ofrecen la mayor estabilidad en las tareas de detección y se adaptan a las necesidades de cualquier entorno.
• Detección de objetos especiales (líquidos, etiquetas en plásticos, etc.)
• Los cabezales de fibra están optimizados para la realización de tareas especiales
(obleas, cristal plano, etc.)
Tabla de selección
Tipo de sensor Tamaño Distancia de detección (en mm)*1
E3X-HD E3NX-FA
Comentario Modelo
Forma de herradura 36 × 24 × 8 mm 10 – E32-G14
Mapeado de oblea 3 mm diá. 3.800 4.000 – E32-T22S
3 mm diá. 2.600 3.900 – E32-T24S
3 mm diá. 1.780 2.650 – E32-A03 2M
2 mm 680 1.000 – E32-A04 2M
Sensor de nivel de líquidos
6 mm diá. contacto con líquidos Contacto con nivel de líquidos
15 × 23,5 × 5 mm tubo Detección de nivel de líquidos a través de un tubo o envase transparente
E32-D82F1 4M E32-D36T 2M
Detección de cristal 21 × 16,5 × 4 mm 8 Carcasa metálica E32-A10 2M
20,5 × 14 × 3.8 mm 15 Carcasa de plástico E32-L16-N 2M
Detección de cristal
25 × 18 × 5 mm 1–5 Resiste al calor hasta
E32-L64 2M
en entornos calurosos
36 × 18 × 5.5 mm 5–18
300°C
E32-L66 2M
Detección de cristal
en procesos húmedos
38,5 × 39 × 17.5 mm 8 a 20 (recomendado 11) Resiste al calor hasta 85°C E32-L11FS 2M
Detección de etiquetas 20 × 20 × 5 mm 7,2±1,8 – E32-L25L
18 × 20 × 4 mm 4±2 – E32-L24L
*1 Distancia de detección medida en el modo estándar
34 × 25 × 8 mm 2,4 Punto muy preciso
(detección de 100 μm)
E32-EL24-1 2M
250
E32 aplicación especial Cabezales de detección de fibra
Especificaciones
Elemento E32-D82F1
E32-L11FS
E32-G14 E32-A10 E32-L16-N E32-L66 E32-L64
Radio de curvatura admisible R40 R25
Corte a medida Sí No Temperatura ambiente –40°C a 70°C –40°C a 300°C Material Sensor PFA ABS ABS PVC Acero inoxidable
Fibra PMMA Vidrio
Funda Recubrimiento de polietileno Revestimiento en espiral de acero inoxidable
Grado de protección IEC 60529 IP67 IEC 60529 IP30 IEC 60529 IP40 IEC 60529 IP40 IEC 60529 IP50
Elemento E32-EL24-1 E32-T24S E32-L24L E32-L25L
E32-A04 E32-D36T E32-A03 E32-T22S
Radio de curvatura admisible R10 R4 R1
Corte a medida Sí
Temperatura ambiente –40°C a 70°C
Material Sensor Latón niquelado y aluminio
Fibra PMMA
Acero inoxidable Latón niquelado Acero inoxidable ABS Latón niquelado
Funda Recubrimiento de polietileno
Recubrimiento de PVC
Recubrimiento de polietileno Recubrimiento de PVC
Recubrimiento de polietileno
Recubrimiento de PVC
Grado de protección IEC 60529 IP67 IEC 60529 IP50 IEC 60529 IP67 IEC 60529 IP50 IEC 60529 IP67
Los cabezales de fibra de reflexión sobre objeto permiten conseguir una detección estable del cristal plano en entornos estándar, calurosos o mojados. Las formas y materiales se optimizan para proporcionar la mejor relación calidad-precio en función de los requisitos.
Para la detección de diferencias de altura muy pequeñas, como etiquetas o láminas en las aplicaciones en las que el espacio resulta esencial, los sensores de reflexión sobre objetos de
pequeño tamaño permiten obtener una detección fiable con una resolución de hasta 100 μm.
251
